5.12.13.6. Utilizzo delle parti in NX

5.12.13.6.1. Struttura della parte in NX utilizzando la struttura del percorso e la funzione "Stock".

In NX Routing Mechanical, è possibile creare una struttura di percorso con punti di inizio, fine e nodi (porte/ancoraggi ) e poi racchiuderli con tubi, ad esempio utilizzando la funzione stock. Sul lato CNS, le porte corrispondono ai punti di connessione. Le parti esportate da PARTsolutions si comportano come parti native di NX e possono essere integrate direttamente negli assiemi.

Esempio

Aprire un nuovo documento di routing
1. File -> Nuovo

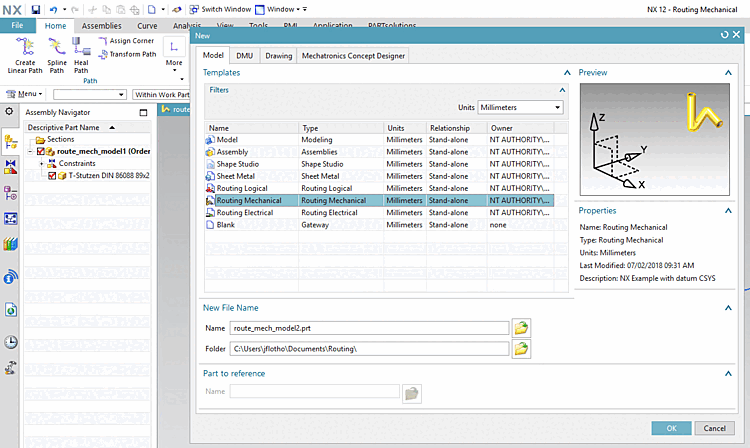

2. Selezionare Routing meccanico nell'omonima finestra di dialogo e confermare con OK.
Figura 5.1403.

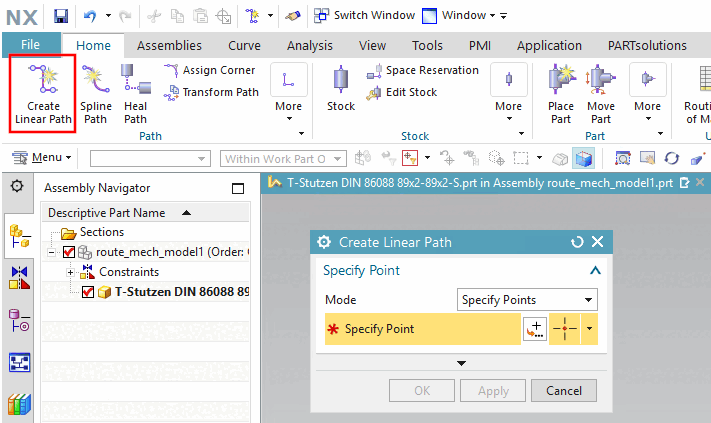

Fare clic su Crea percorso lineare.

Figura 5.1404.

Determinare i punti, ad esempio con la finestra di dialogo Punti.

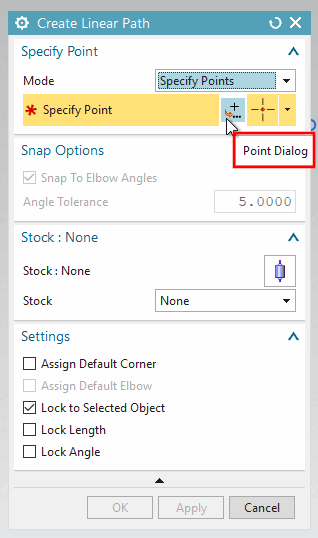

Figura 5.1405. Dialogo con il Punto Aperto

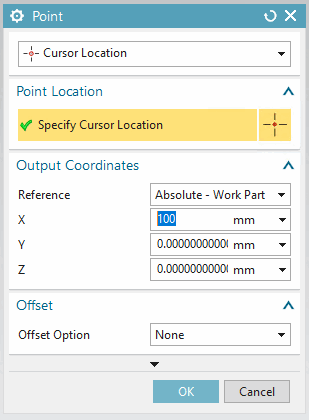

Figura 5.1406. Punto dialogo aperto

Confermare con Applica e OK e chiudere la finestra di dialogo.
Risultato del percorso:

Figura 5.1407.

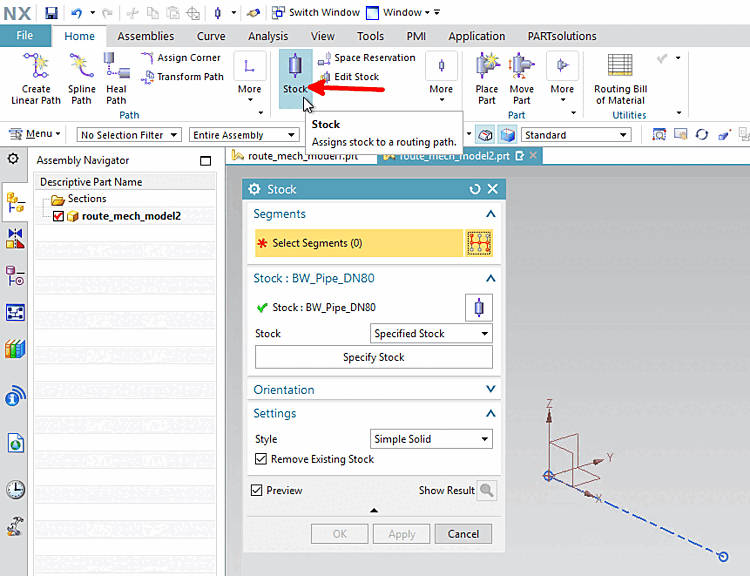

Cliccare su Stock (misura).

Figura 5.1408.
-> Si apre l'omonima finestra di dialogo.

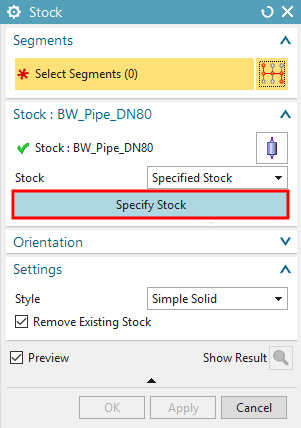

Fare clic su Specificare lo stock.

Figura 5.1409.
-> Si apre la finestra di dialogo Specifica elemento.

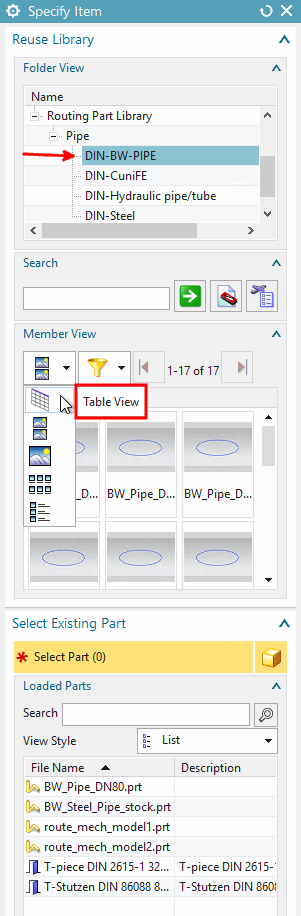

Specificare l'articolo

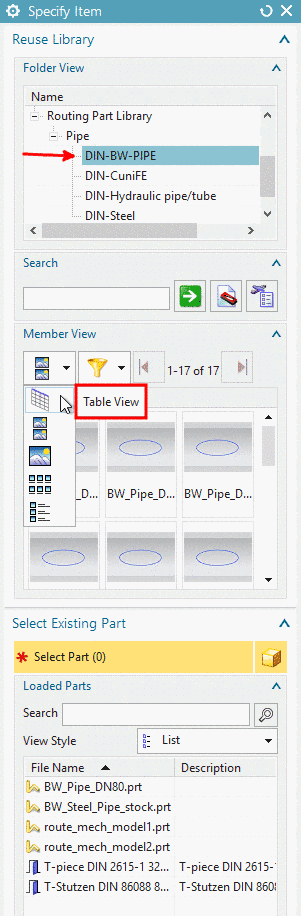

Figura 5.1410.
1. Nella Vista cartelle, aprire l'elemento Libreria parti di routing -> Tubo.
2. Selezionare ad esempio DIN-BW-PIPE.
3. Selezionare, ad esempio, la Vista tabella.
4. Selezionare ad esempio BW_Pipe_DN80.
5. Confermare con OK.

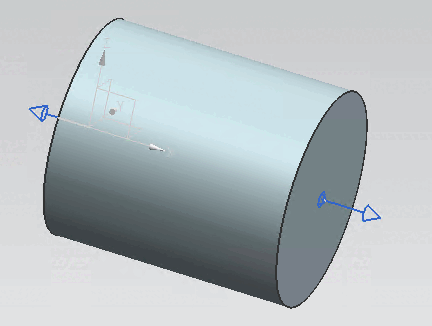

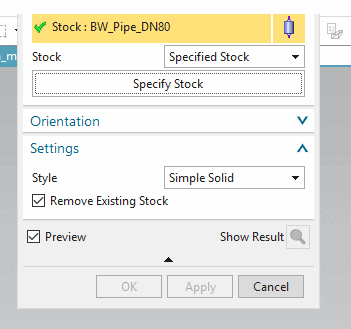

  Figura 5.1411. Risultato

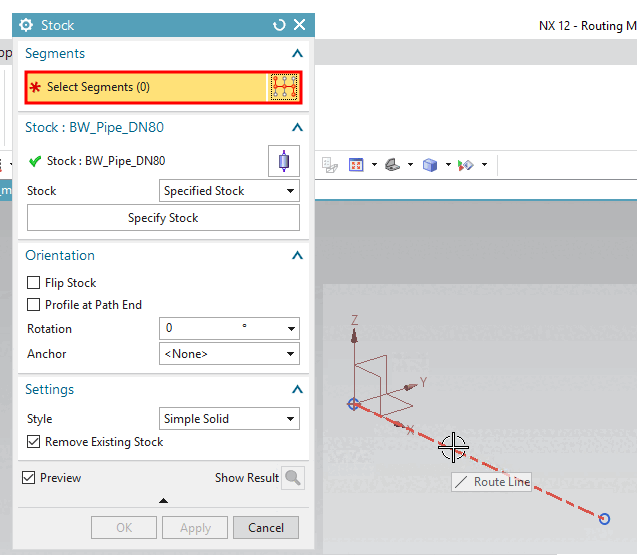

Fare clic su Seleziona segmenti e poi sul percorso desiderato con il cursore.

Figura 5.1412.
-> Risultato

Figura 5.1413.
