5.12.13.6.1. Construction de pièces dans NX à l'aide d'une structure de chemin et d'une fonction "stock".

Dans NX Routing Mechanical, il est possible de créer une structure de chemin avec des points de départ, des points d'arrivée et des nœuds (ports/anchors ), puis de les envelopper par exemple avec des tuyaux à l'aide de la fonction Stock. Côté CNS, les ports correspondent à des points d'attache. Les pièces exportées de PARTsolutions se comportent comme des pièces NX natives et peuvent être intégrées directement dans des assemblages.

Exemple

  1. Ouvrir un nouveau document de routage

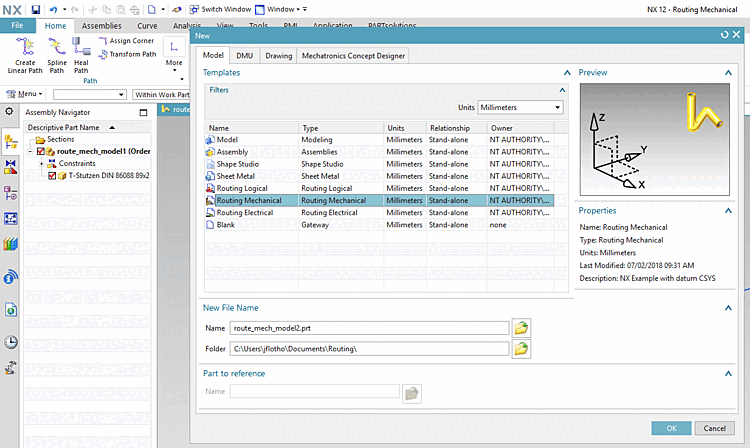

    1. Fichier -> Nouveau

    2. Dans la boîte de dialogue du même nom, sélectionner Routing Mechanical et confirmer avec OK.

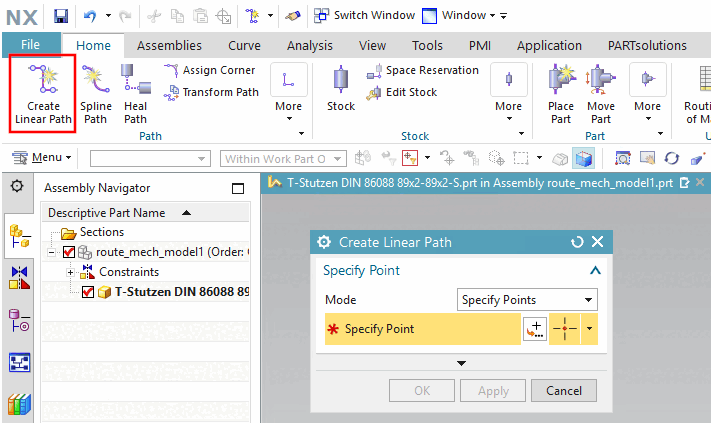

  2. Cliquez sur Create Linear Path.

    Déterminez des points, par exemple avec Point Dialog.

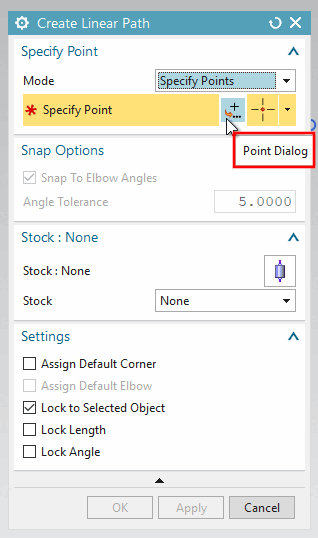

    Ouvrir le dialogue Point

    Ouvrir le dialogue Point

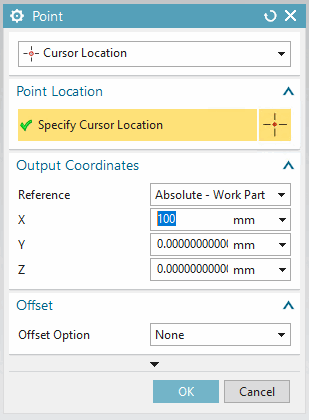

    Dialogue Point ouvert

    Dialogue Point ouvert

    Confirmer avec Apply et OK et fermer le dialogue.

    Résultat du chemin :

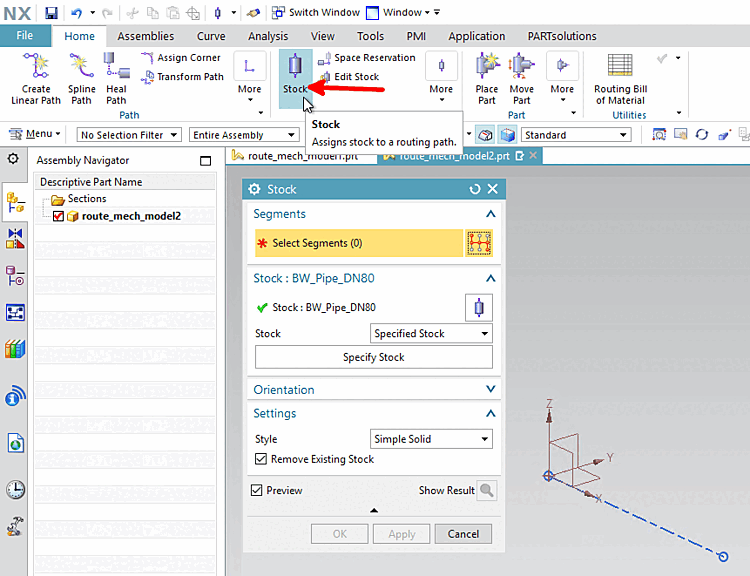

  3. Cliquez sur Stock (en français "Mesure").

    -> La boîte de dialogue du même nom s'ouvre.

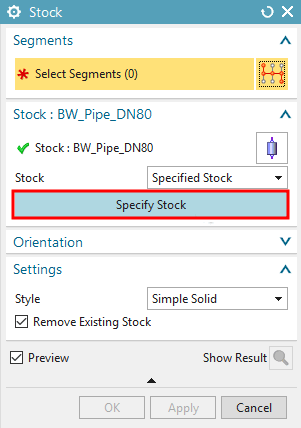

  4. Cliquez sur Specify Stock (en français : "Indiquer les dimensions").

    -> La boîte de dialogue Specify Item s'ouvre.

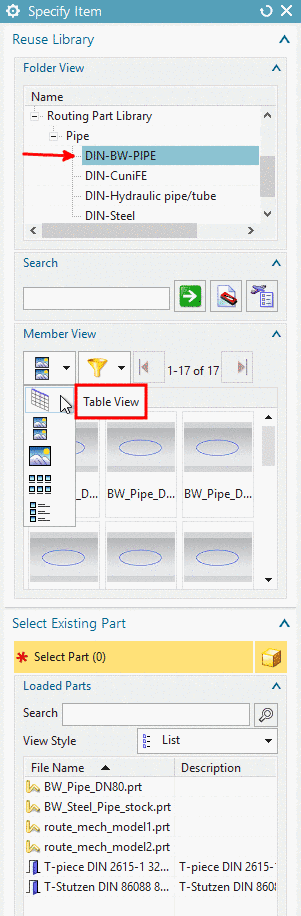

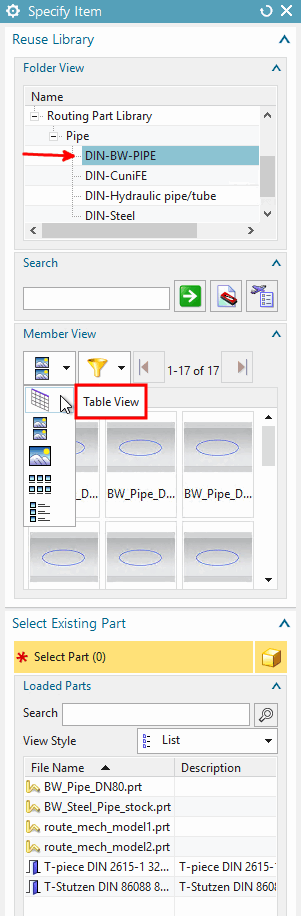

  5. Spécifier l'article

    1. Dans la vue des dossiers, ouvrez l'item Routing Part Lib rary -> Pipe.

    2. Sélectionnez par exemple DIN-BW-PIPE.

    3. Sélectionnez par exemple Table View.

    4. Sélectionnez par exemple BW_Pipe_DN80.

    5. Confirmez en cliquant sur OK.

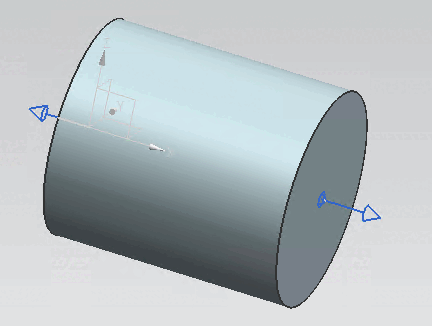

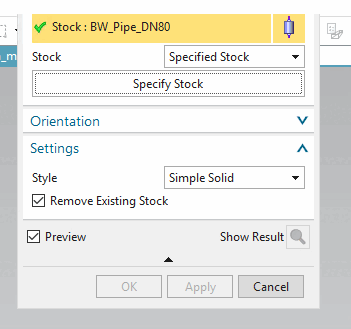

      Résultat

      Résultat

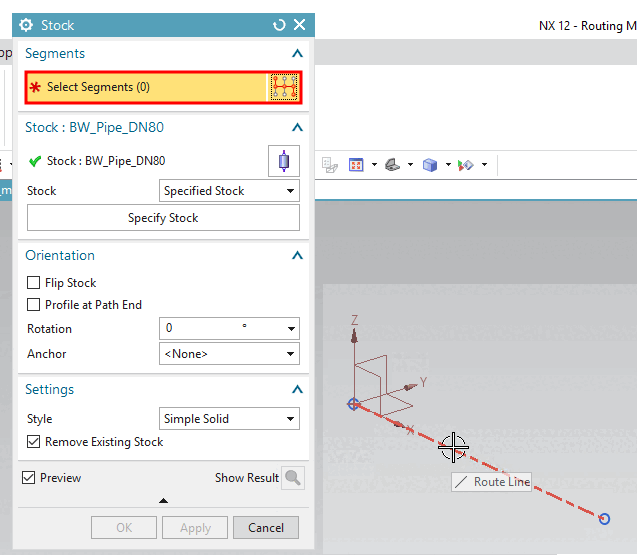

  6. Cliquez sur Select Segments, puis placez le curseur sur le chemin souhaité.

    -> Résultat
