5.12.13.6.2. PARTsolutions Placer manuellement le composant

Ce qui suit décrit comment insérer un composant PARTsolutions avec des moyens NX standard. Ici, dans l'exemple, la pièce insérée est reliée à une pièce créée manuellement (voir Section 5.12.13.6.1, « Construction de pièces dans NX à l'aide d'une structure de chemin et d'une fonction "stock". »).

Le composant PARTsolutions se comporte comme un composant NX natif créé manuellement.

  1. Cliquez sur Place Part.

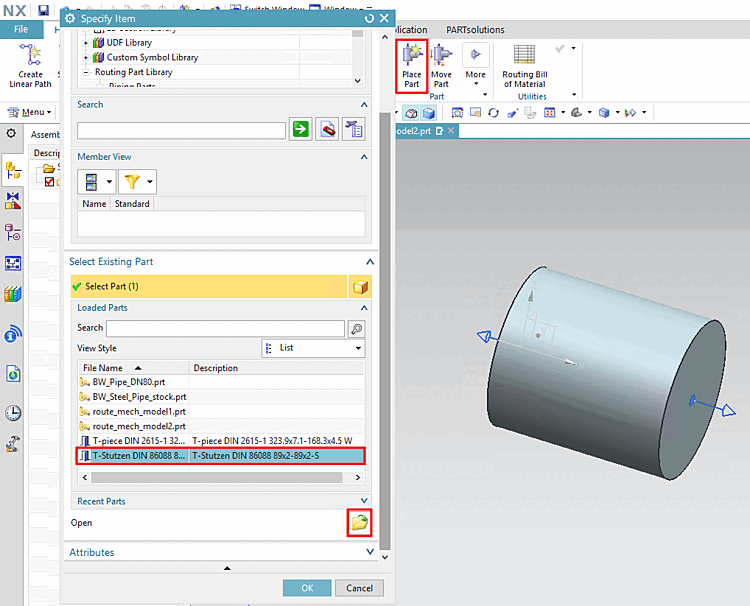

    -> La boîte de dialogue Specify Item s'ouvre.

  2. Cliquez sur Open pour ouvrir n'importe quelle pièce via l'explorateur ou sélectionnez une pièce dans la liste sous Loaded Parts.

    Confirmez en cliquant sur OK.

    -> La boîte de dialogue Place Part s'ouvre.

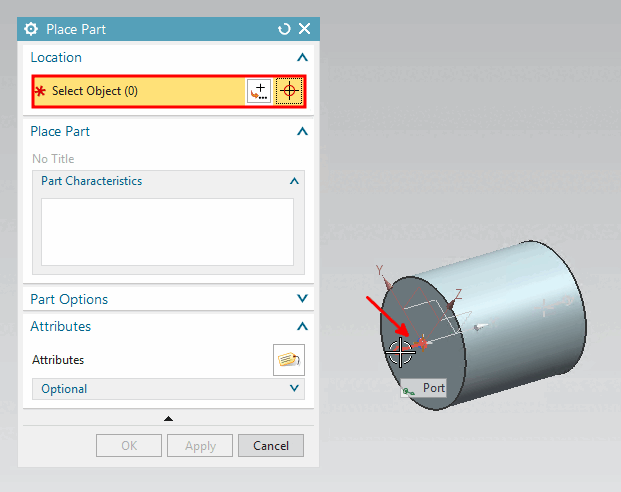

  3. Déplacez le curseur sur le port souhaité et confirmez en cliquant avec le bouton gauche de la souris.

    -> Le composant est inséré.

    [Remarque]Remarque

    Pour insérer, les ports et les ancres peuvent être[a] peuvent être utilisés. Le Té inséré en contient par exemple un. Les points d'ancrage sont automatiquement placés dans l'interface.

    [a] Les points d'ancrage sont calculés automatiquement. Dans le cas d'une pièce en T, par exemple, au point d'intersection du chemin de la conduite principale et de la conduite secondaire.

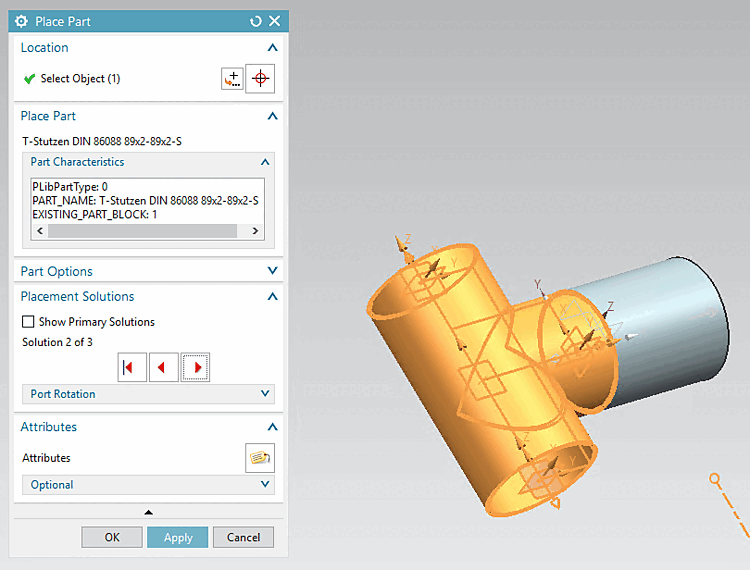

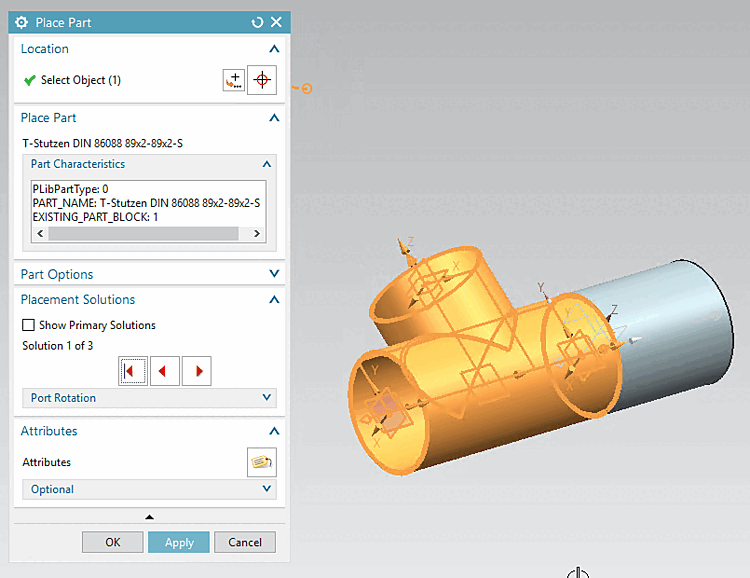

  4. En cliquant sur les touches fléchées rouges, vous pouvez passer en revue les solutions possibles.
