2.2.9.1. Cartographie des matériaux sans intégration ERP

Pour PARTsolutions sans intégration ERP, une colonne supplémentaire "virtuelle" CNSMAT s'affiche. Avant d'exporter les pièces, vous y sélectionnez le matériau souhaité.

La boîte de dialogue "Saisir une valeur [Enter value]" s'ouvre après avoir cliqué dans la colonne CNSMAT.

La boîte de dialogue "Saisir une valeur [Enter value]" s'ouvre après avoir cliqué dans la colonne CNSMAT.

L'aperçu suivant illustre les relations :

  • Préparatifs

    • Pour que la colonne CNSMAT soit affichée dans le tableau, vous devez activer l'option Afficher la sélection des matériaux [Show material selection] sous PARTdataManager -> Extras -> Paramètres [Preferences] -> Tableau [Table].

      Afficher la sélection de matériaux [Show material selection] Afficher la sélection de matériaux

      Afficher la sélection de matériaux [Show material selection]

    • Fichiers de configuration relatifs à PARTsolutions

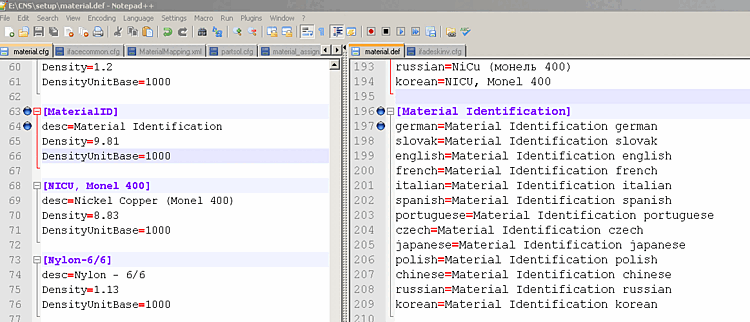

      Gauche : $CADENAS_SETUP/material.cfg - Droite : $CADENAS_SETUP/material.def

      Gauche : $CADENAS_SETUP/material.cfg - Droite : $CADENAS_SETUP/material.def

      1. $CADENAS_SETUP/material.cfg

        Les paramètres qui peuvent être sélectionnés dans la colonne CNSMAT Les matériaux PARTsolutions sont disponibles dans le fichier de configuration material.cfg déposé.

        Vous pouvez également ajouter votre propre matériel à tout moment, conformément à la structure prédéfinie.

        Le nom du bloc entre crochets contient le terme générique.

        Les clés contiennent les informations suivantes :

        • desc : terme par défaut. Il s’agira de dans le PARTdataManager Si aucune traduction n’est stockée dans le fichier material.def are.

        • Density : Densité

        • DensityUnitBase (unité de densité) : L'unité de base pour la densité

      2. $CADENAS_SETUP/material.def

        Ce fichier contient les termes de traduction des matériaux. Ces termes sont affichés dans le PARTdataManager.

        [Important]Important

        Le nom du bloc est ici PAS le terme générique de ce matériel de la material.cfg, mais la valeur définie dans l’entrée « desc » est.

  • Dans le PARTdataManager, avant l'exportation, ouvrez la boîte de dialogue Entrer une valeur [Enter value] en cliquant dans le champ correspondant de la colonne CNSMAT.

    La boîte de dialogue "Saisir une valeur [Enter value]" s'ouvre après avoir cliqué dans la colonne CNSMAT.

    La boîte de dialogue "Saisir une valeur [Enter value]" s'ouvre après avoir cliqué dans la colonne CNSMAT.

    La désignation du matériau traduite à l'aide du fichier material.def s'affiche.

  • Fichiers de configuration relatifs au système de CAO (ici, à titre d'exemple, pour Inventor)

    Assurez-vous que tous les matériaux PARTsolutions utilisés sont correctement mappés sur les matériaux correspondants du système CAO.

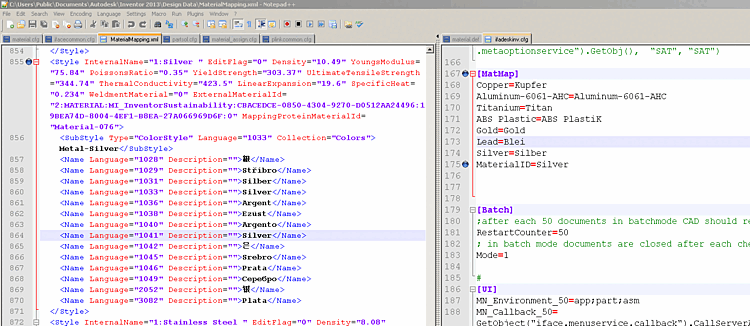

    A gauche de la page : Inventor/Design Data/MaterialMapping.xml - A droite : $CADENAS_SETUP/ifadeskinv.cfg

    A gauche de la page : Inventor/Design Data/MaterialMapping.xml - A droite : $CADENAS_SETUP/ifadeskinv.cfg

    1. $CADENAS_SETUP/If<cadname>.cfg

      Dans le bloc [MatMap], le nom du matériau PARTsolutions (à gauche du signe d'égalité réelle) est lié au nom du matériau CAO (à droite du signe d'égalité réelle).

      [Important]Important

      Dans ce cas, le nom du matériau PARTsolutions provient à nouveau du fichier material.cfg et cette fois-ci PAS la description, mais le terme générique (nom de bloc entre crochets).

    2. Documents publics \ AutoDesk \ Inventor \ Design Data - MaterialMapping.xml

      Le fichier XML Inventor avec tous les Matériaux de l’inventeur. Vous trouverez ici les Nom du matériau Inventor que vous pouvez utiliser dans $CADENAS_SETUP/ifadeskinv.cfg dans le Bloc [MatMap]. Le nom interne peut être utilisé directement comme Tel est marqué :

      <Style InternalName= „<NUMBER>:<MATERIALNAME> “

      Vous pouvez également exporter une pièce vers Inventor, y appeler les iPropriétés et vérifier ici, sur la page d'onglet "Physique", quels matériaux sont disponibles dans la zone de liste et obtenir la désignation exacte à cet endroit.

  • Consulter les propriétés physiques dans PARTdataManager

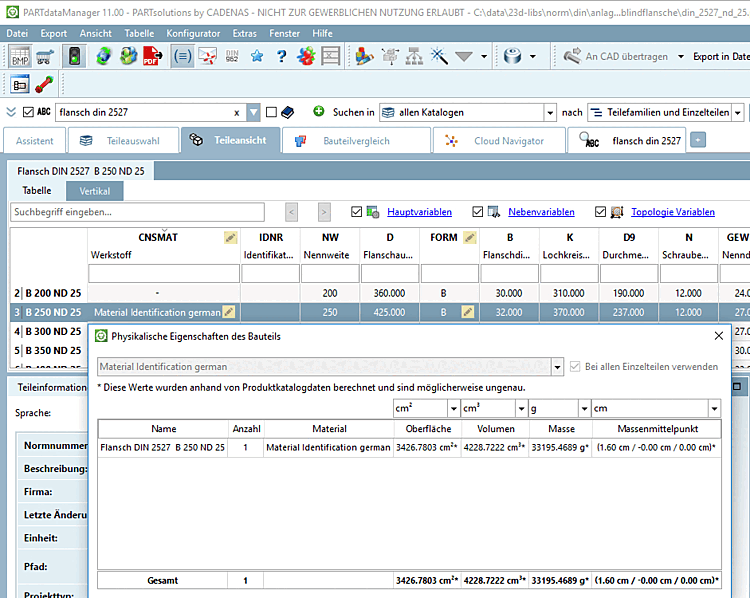

    PARTdataManager -> Menu Outils [Extras] -> Propriétés physiques du composant [Physical properties of the part]

    Dans la mesure où vous avez indiqué les valeurs correspondantes dans les fichiers de configuration PARTsolutions susmentionnés pour un matériau que vous avez ajouté vous-même, la densité et les autres propriétés physiques sont maintenant calculées correctement dans PARTdataManager.

  • Attribut de matériau dans le système de CAO

    Exemple à l'aide d'Inventor : Inventor iProperties -> onglet "Défini par l'utilisateur

    L'illustration suivante montre sous CNS_CNSMAT le terme de traduction correspondant (ici, dans l'exemple, le terme allemand) de l'article.

    Inventor iProperties -> onglet "Personnalisé" -> CNS_CNSMAT

    Inventor iProperties -> onglet "Personnalisé" -> CNS_CNSMAT

  • Propriétés physiques de la pièce transférée dans le système de CAO

    Exemple à l'aide d'Inventor : Inventor iProperties -> onglet "Physique".

    L'illustration suivante montre que le matériau PARTsolutions a été correctement mappé sur le matériau Inventor et que la masse a été calculée à l'aide des valeurs du matériau d'Inventor.

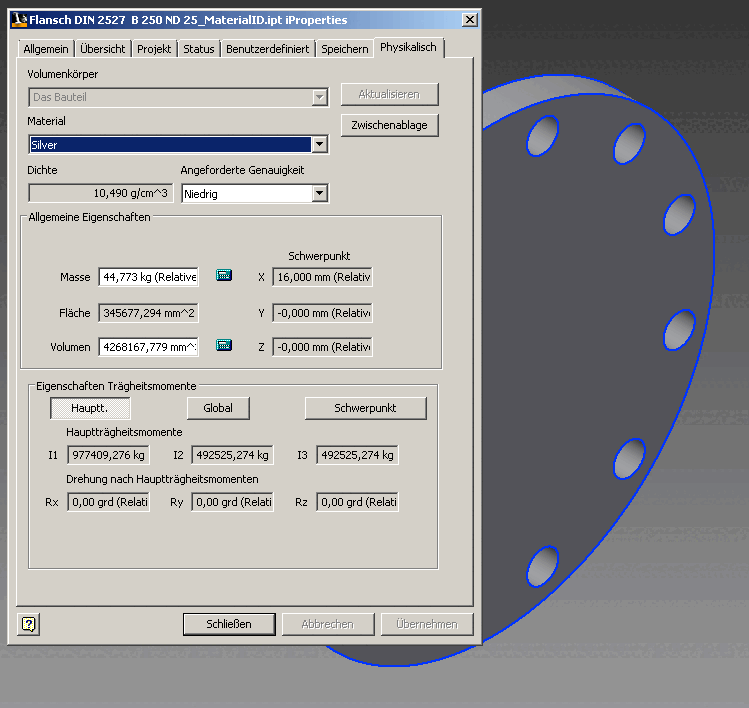

    Inventor iProperties -> onglet "Physique

    Inventor iProperties -> onglet "Physique
