2.2.9.2. Cartographie des matériaux avec intégration ERP

Dans PARTsolutions avec intégration ERP, le matériau est affiché ou sélectionné par défaut dans la colonne MAT_NAME.

L'aperçu suivant illustre les relations :

  • Préparatifs

    Fichiers de configuration relatifs à PARTsolutions

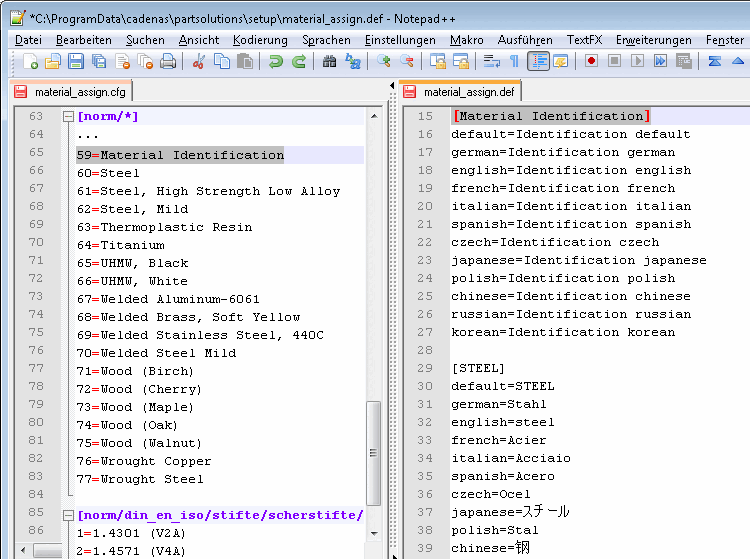

    Gauche : $CADENAS_SETUP/material_assign.cfg - Droite : $CADENAS_SETUP/material_assign.def

    Gauche : $CADENAS_SETUP/material_assign.cfg - Droite : $CADENAS_SETUP/material_assign.def

    1. $CADENAS_SETUP/material_assign.cfg

      Nouveau numéro d’identification pouvant être sélectionné dans la boîte de dialogue Nouveau numéro d’identification [new ident-no.] Les matériaux PARTsolutions sont stockés dans le fichier de configuration material_assign.cfg .

      Vous pouvez également ajouter votre propre matériel à tout moment si nécessaire, conformément à la structure prédéfinie.

      Les blocs définissent pour quels catalogues/répertoires/sous-répertoires/projets l'indication est valable.

      Créez vos propres blocs si nécessaire.

      Insérez vos propres matériaux avec un numéro séquentiel.

    2. $CADENAS_SETUP/material_assign.def

      Le fichier contient les termes de traduction des matériaux.

      [Important]Important

      Le nom du bloc dans material_assign.def est identique au concept de ce matériau de la material_assign.cfg.

      Lors de la sélection dans la boîte de dialogue Nouveau numéro d'identification [new ident-no.], le terme de traduction s'affiche.

      Le terme non traduit s'affiche dans le tableau des caractéristiques.

      Dans la CAO, le terme non traduit est également affiché.

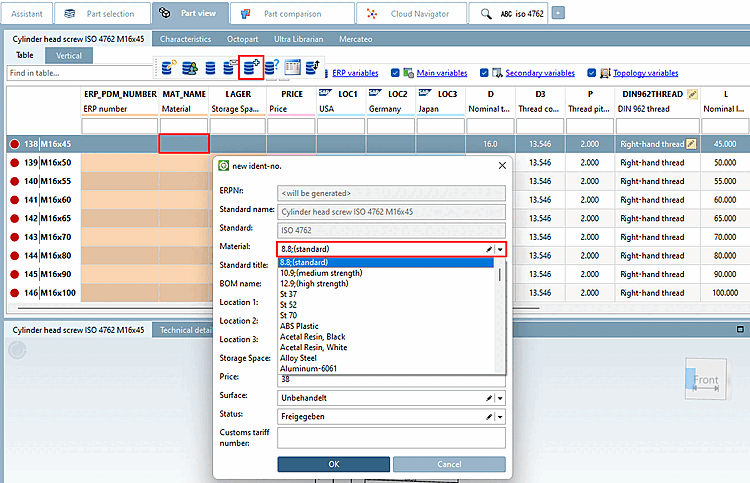

  • Si la pièce à exporter vers la CAO se trouve dans le PARTdataManager ne ERP_PDM_NUMBER pas encore et n’a pas de matériel, cliquez sur Ajouter un enregistrement à la base de données de liens [Add dataset to link database] ouvrez la boîte de dialogue dans la barre d’outils ERP Nouveau numéro d’identification [new ident-no.]. Dans la zone de liste sous matériau [Material], les valeurs de material_assign.cfg ou le valeurs traduites de material_assign.def Affiché.

  • Fichiers de configuration relatifs au système de CAO (ici, à titre d'exemple, pour Inventor)

    Assurez-vous que tous les matériaux PARTsolutions utilisés sont correctement mappés sur les matériaux correspondants du système CAO.

    1. $CADENAS_SETUP/if<cadname>.cfg

      • Ouvrez le fichier de configuration spécifique de votre système de CAO dans l'éditeur de texte.

        Dans le bloc [MatMap], le nom du matériau PARTsolutions (à gauche du signe d'égalité réelle) est lié au nom du matériau CAO (à droite du signe d'égalité réelle).

        [Important]Important

        Le Le nom du matériau PARTsolutions est le Terme de material_assign.cfg.

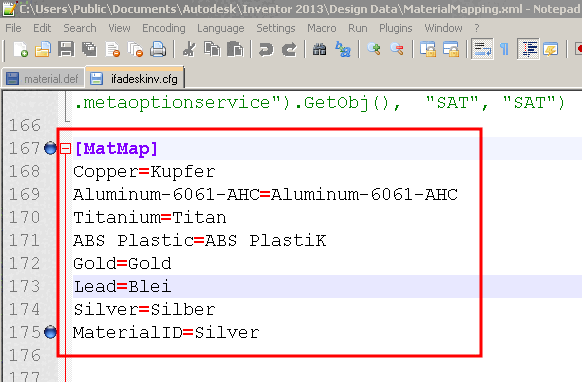

        Édition [MatMap] dans l'éditeur de texte

        Édition [MatMap] dans l'éditeur de texte

      • Ou alors, effectuez les réglages dans PARTadmin.

        Ouvrez le fichier de configuration spécifique de votre système de CAO et le bloc [MatMap].

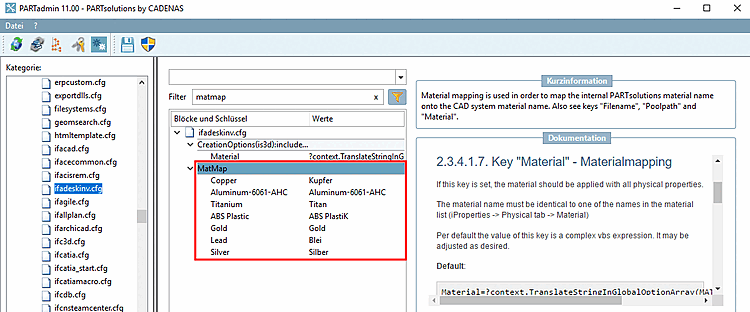

        Édition [MatMap] dans PARTadmin -> catégorie Fichiers de configuration : le nom de la clé est le nom du matériau PARTsolutions, la valeur de la clé est le nom du matériau du système de CAO.

        Édition [MatMap] dans PARTadmin -> catégorie Fichiers de configuration : le nom de la clé est le nom du matériau PARTsolutions, la valeur de la clé est le nom du matériau du système de CAO.

    2. Déterminez le nom des matériaux dans votre système de CAO.

      Exemple à l'aide d'Inventor :

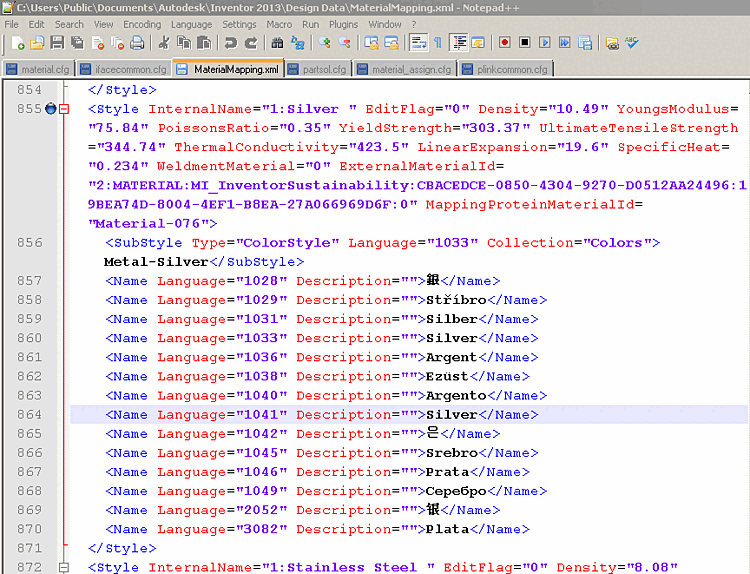

      Ouvrir "Documents publics \ AutoDesk \ Inventor \ Design Data - MaterialMapping.xml".

      C’est l’inventeur Fichier XML avec tous les matériaux disponibles dans Inventor. Vous trouverez ici le nom du matériau interne de l’Inventor que vous avez entré dans $CADENAS_SETUP/ifadeskinv.cfg dans le Bloc [MatMap]. Le nom interne peut être utilisé directement comme Tel est marqué :

      <Style InternalName= „<NUMBER>:<MATERIALNAME> “

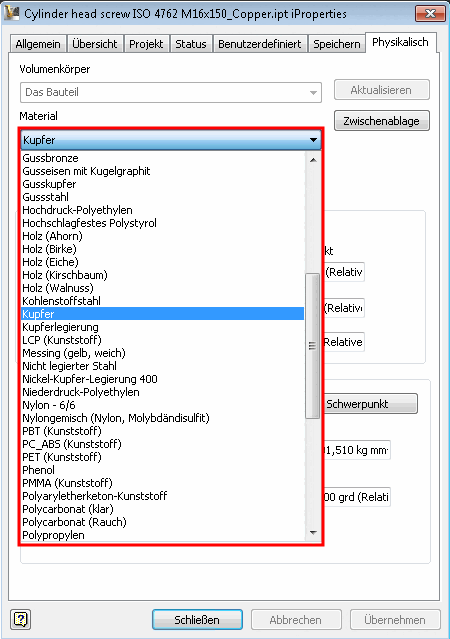

      Vous pouvez également exporter une pièce vers Inventor, y appeler les iPropriétés et vérifier ici, sur la page d'onglet "Physique", quels matériaux sont disponibles dans la zone de liste et obtenir la désignation exacte à cet endroit.

  • Consulter les propriétés physiques dans PARTdataManager

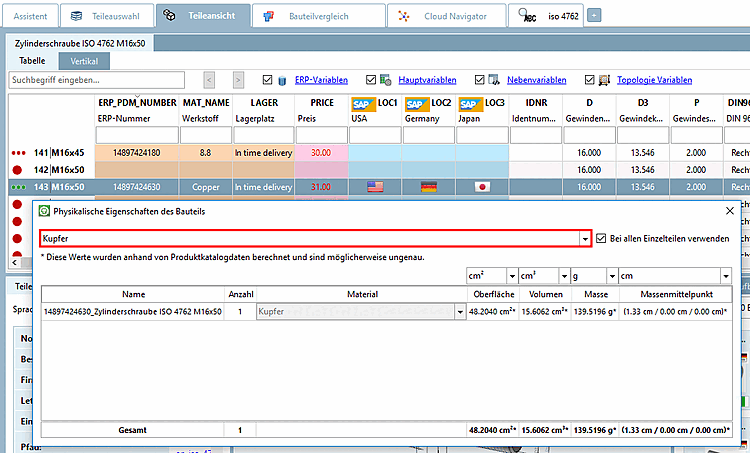

    PARTdataManager -> Menu Outils [Extras] -> Propriétés physiques du composant [Physical properties of the part]

    Si vous material.cfg (PAS material_assign.cfg ) à la les matériaux ont stocké les valeurs de densité souhaitées, sont affichés dans le PARTdataManager le Propriétés sous Propriétés physiques du composant. [Physical properties of the part] Dans la zone de liste, sélectionnez l’icône matériau souhaité.

  • Attribut de matériau dans le système de CAO

    Exemple à l'aide d'Inventor : Inventor iProperties -> onglet "Défini par l'utilisateur

    L'illustration suivante montre sous MAT_NAME le nom de l'article non traduit.

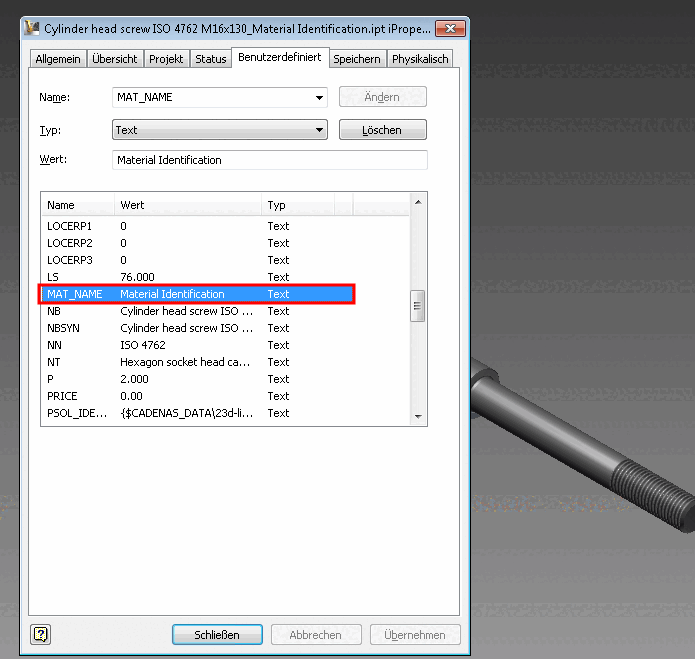

    Inventor iProperties -> onglet "Personnalisé" -> MAT_NAME

    Inventor iProperties -> onglet "Personnalisé" -> MAT_NAME

  • Propriétés physiques de la pièce transférée dans le système de CAO

    Exemple à l'aide d'Inventor : Inventor iProperties -> onglet "Physique".

    L'illustration suivante montre que le matériau PARTsolutions a été correctement mappé sur le matériau Inventor et que la masse a été calculée à l'aide des valeurs du matériau d'Inventor.

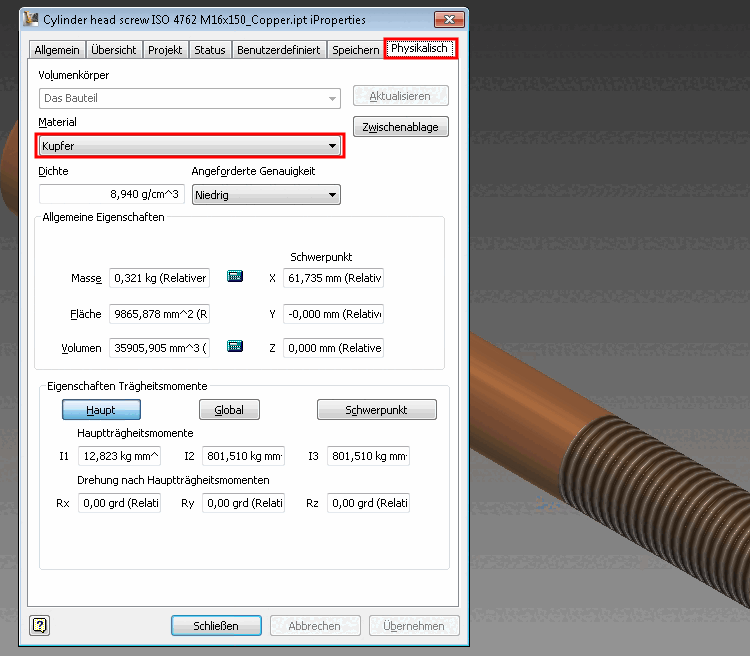

    Inventor iProperties -> onglet "Physique

    Inventor iProperties -> onglet "Physique
