2.2.9. Mappatura dei materiali

2.2.9.2. Mappatura dei materiali con integrazione ERP

In PARTsolutions con integrazione ERP, il materiale viene visualizzato o selezionato nella colonna MAT_NAME per impostazione predefinita.

Figura 2.39.

La seguente panoramica illustra le relazioni:

Preparazione

File di configurazione relativi a PARTsolutions

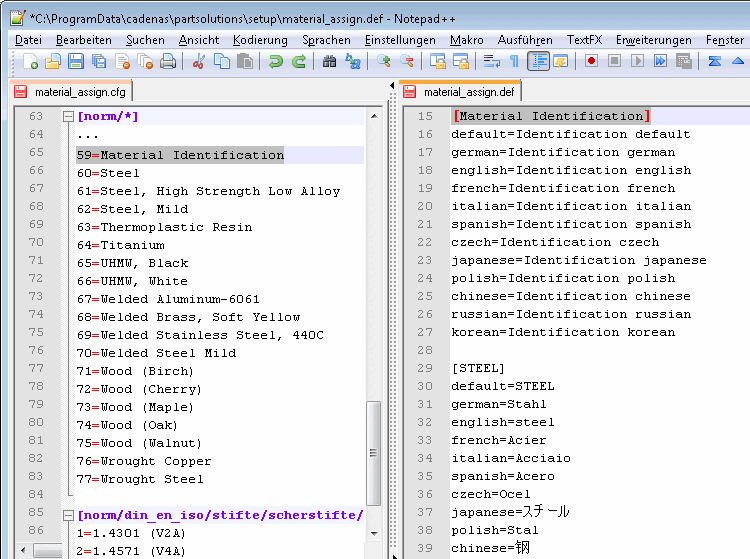

Figura 2.40. A sinistra: $CADENAS_SETUP/material_assign.cfg - A destra: $CADENAS_SETUP/material_assign.def

$CADENAS_SETUP/material_assign.cfg
Il nuovo numero di identificazione che può essere selezionato nella finestra di dialogo Nuovo numero di identificazione [new ident-no.] I materiali PARTsolutions vengono memorizzati nel file di configurazione material_assign.cfg .
Se necessario, è possibile aggiungere i propri materiali in qualsiasi momento secondo la struttura predefinita.
I blocchi definiscono i cataloghi/directory/sottodirectory/progetti a cui si applica la specifica.
Se necessario, creare i propri blocchi.
Aggiungete i vostri materiali con numeri consecutivi.

$CADENAS_SETUP/material_assign.def

Il file contiene i termini di traduzione dei materiali.

Importante

Il nome del blocco in material_assign.def è identico al concetto di questo materiale di cui al material_assign.cfg.

Il termine di traduzione viene visualizzato nella finestra di dialogo Nuovo numero identificativo [new ident-no.].

Il termine non tradotto viene visualizzato nella tabella degli attributi delle caratteristiche.

Il termine non tradotto viene visualizzato anche in CAD.

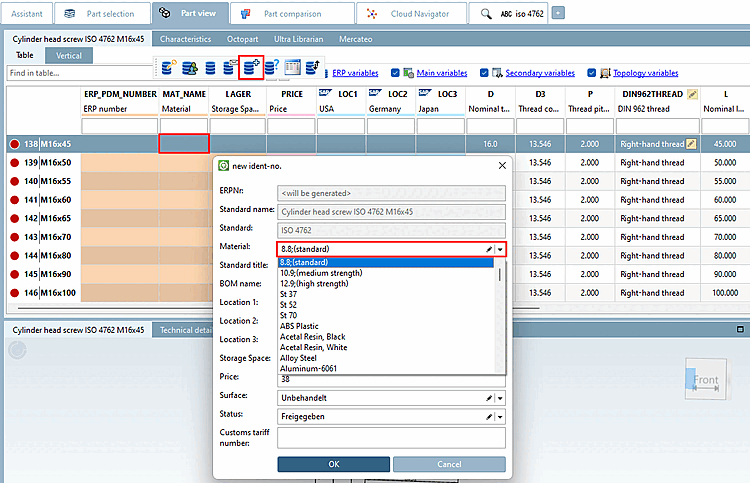

Se la parte da esportare in CAD si trova nella PARTdataManager non ERP_PDM_NUMBER ancora e non dispone di materiale, fare clic su Aggiungi record per collegare il database [Add dataset to link database] aprire la finestra di dialogo nella barra degli strumenti ERP Nuovo numero di identificazione [new ident-no.]. Nella casella di riepilogo sotto materiale [Material], i valori di material_assign.cfg o il valore Valori tradotti da material_assign.def Visualizzato.

Figura 2.41.
File di configurazione relativi al sistema CAD (qui un esempio per Inventor)
Assicurarsi che tutti i materiali PARTsolutions utilizzati siano correttamente mappati sui corrispondenti materiali del sistema CAD.
1. $CADENAS_SETUP/if<cadname>.cfg
  - Aprire il file di configurazione specifico del sistema CAD nell'editor di testo.
    Nel blocco [MatMap], il nome del materiale PARTsolutions (a sinistra del segno di uguale effettivo) è collegato al nome del materiale CAD (a destra del segno di uguale effettivo).

    Importante
    Le Il nome del materiale PARTsolutions è il non tradotto Termine da material_assign.cfg.

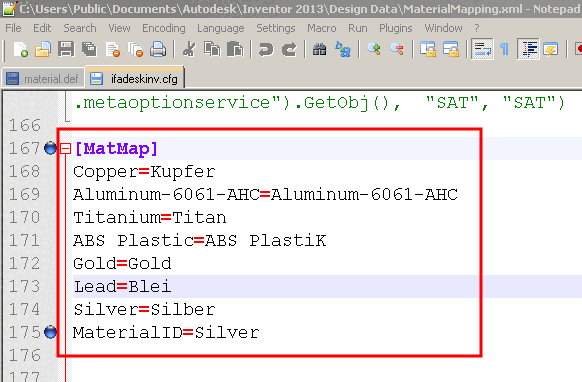

    Figura 2.42. [MatMap] modifica nell'editor di testo
  - In alternativa, effettuare le impostazioni in PARTadmin.
    Aprire il file di configurazione specifico del sistema CAD e aprire il blocco [MatMap].

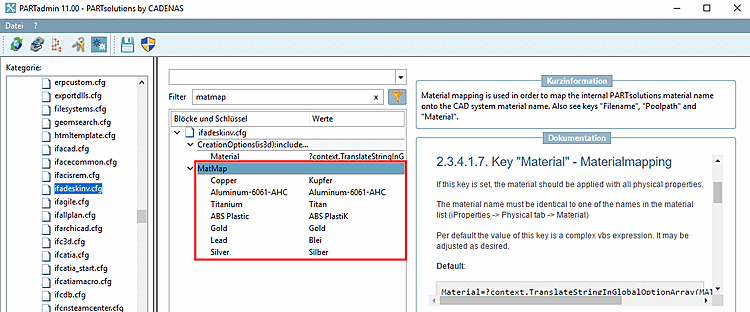

    Figura 2.43. Modifica [MatMap] nella categoria PARTadmin -> File di configurazione: il nome della chiave è il nome del materiale PARTsolutions, il valore della chiave è il nome del materiale del sistema CAD.
2. Determinare i nomi dei materiali nel sistema CAD.
  Esempio di utilizzo di Inventor:
  Aprire "Documenti pubblici \ AutoDesk \ Inventor \ Dati di progettazione - MaterialMapping.xml".

  Figura 2.44.

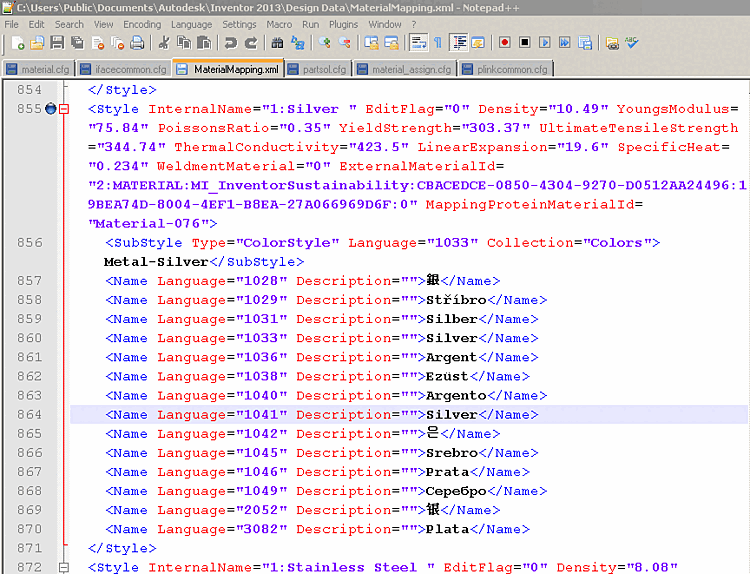

  Questo è l'inventore XML con tutti i materiali disponibili in Inventor. Qui troverai il nome del materiale interno di Inventor immesso in $CADENAS_SETUP/ifadeskinv.cfg nella cartella Blocca [MatMap]. Il nome interno può essere utilizzato direttamente come tale è contrassegnato:
```
<Style InternalName= „<NUMBER>:<MATERIALNAME> “
```

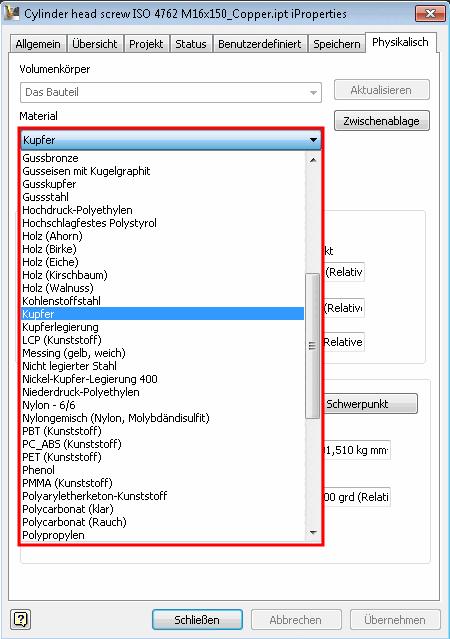

  In alternativa, è possibile esportare una parte in Inventor, richiamare le iProperties e guardare la pagina della scheda "Fisica" per vedere quali materiali sono disponibili nel campo elenco e ottenere la designazione esatta.

  Figura 2.45.
Cercare le proprietà fisiche nel PARTdataManager
PARTdataManager -> Menu Extra [Extras] -> Proprietà fisiche del componente [Physical properties of the part]

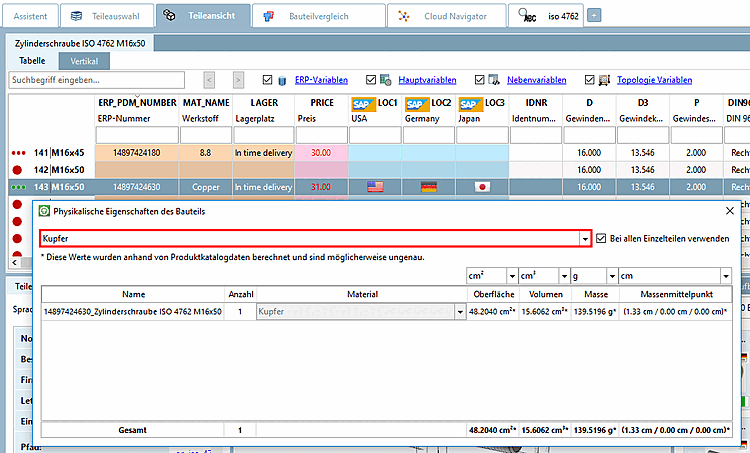

Se si material.cfg (NON material_assign.cfg ) al materiali hanno memorizzato i valori di densità desiderati, vengono visualizzati nel PARTdataManager il fisico Proprietà in Proprietà fisiche del componente. [Physical properties of the part] Nella casella di riepilogo, selezionare l'icona materiale desiderato.

Figura 2.46.
Attributo del materiale nel sistema CAD
Esempio di utilizzo di Inventor: pagina della scheda iProperties di Inventor -> "Definito dall'utente".
La figura seguente mostra il nome del materiale non tradotto sotto MAT_NAME.

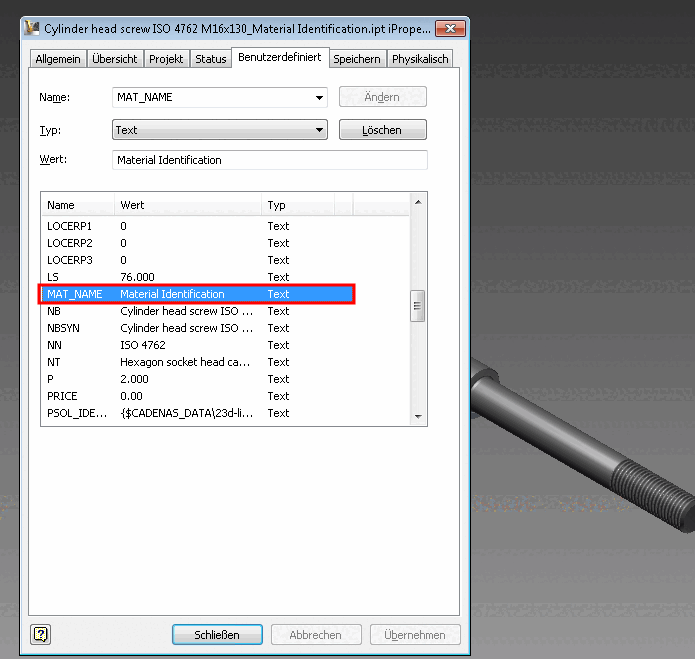

Figura 2.47. iProperties di Inventor -> Pagina della scheda "Definiti dall'utente" -> MAT_NAME
Proprietà fisiche del componente trasferito nel sistema CAD
Esempio di utilizzo di Inventor: pagina iProperties di Inventor -> scheda "Fisico".
La figura seguente mostra che il materiale PARTsolutions è stato mappato correttamente sul materiale di Inventor e la massa è stata calcolata in base ai valori del materiale di Inventor.

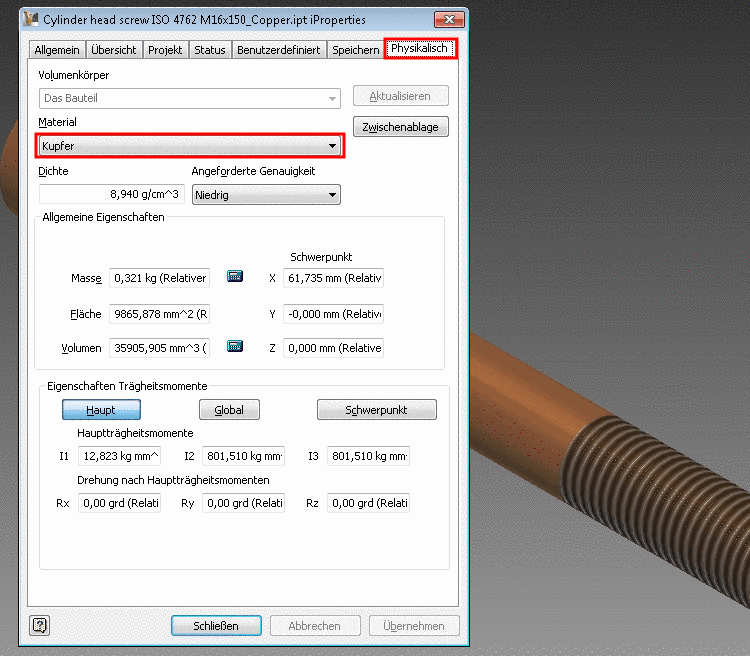

Figura 2.48. Pagina iProperties di Inventor -> Scheda "Fisica
