2.3.7.2.3.  Clé "EnableMCD" - Concepteur mécatronique

Le concepteur mécatronique de NX prend en charge les simulations.

[Remarque]Remarque

Si vous utilisez NX Series < 1852, la fonctionnalité MCD ne sera pas disponible en raison d'un problème NX.

Dans ce cas, mettez à jour vers une version >= 1852.

Pour que les fonctions soient pleinement disponibles, les paramètres correspondants doivent être activés.

  • EnableMCD = 1

    Activation de base du concepteur mécatronique

  • CreateMCDCAMProfiles = 1

  • CreateMCDContainers = 1

La condition préalable est que les informations physiques et cinématiques correspondantes aient été mises à disposition du côté de la modélisation. Voir à ce sujet Section 3.6, « Simulation » in eCATALOGsolutions - Manuel d'utilisation.

Simulations dans NX

  1. Démarrez NX et cliquez dans le menu PARTsolutions sur Insérer pièce.... [Insert part...]

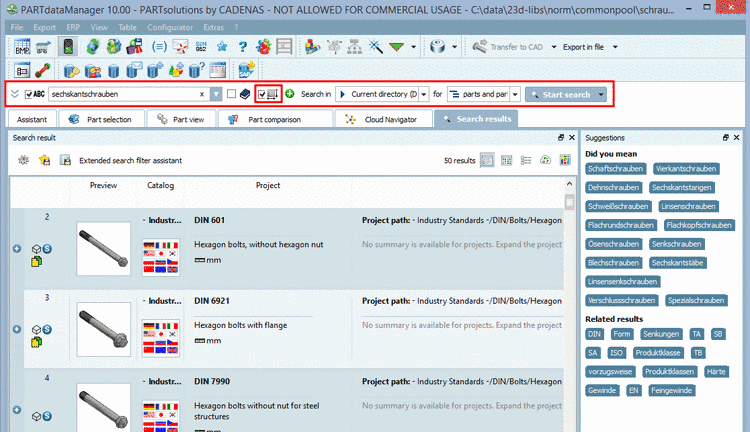

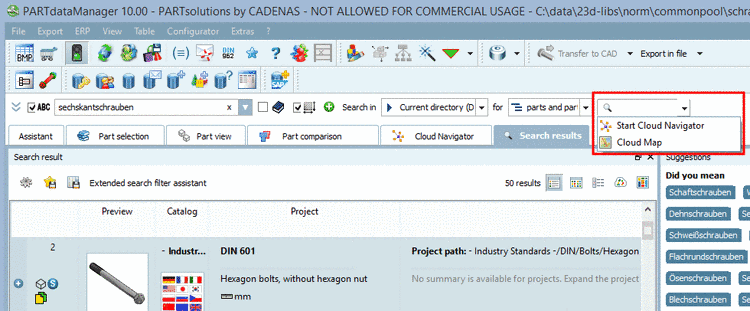

  2. Cliquez sur le bouton Transférer à la CAO [Transfer to CAD] (NX ** ) dans le PARTdataManager.

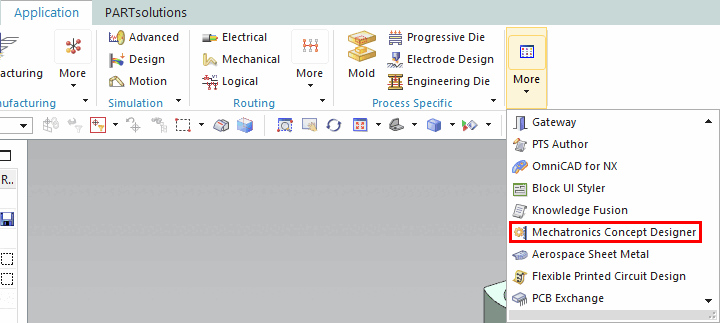

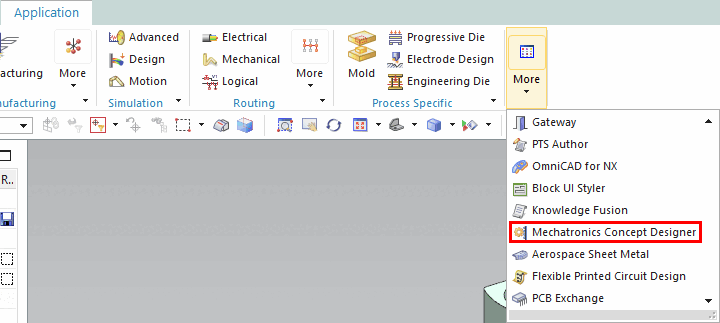

  3. Allez dans Application -> Autres -> Mechatronics Concept Designer.

  4. Ouvrez l' éditeur de séquence en cliquant sur l'icône à gauche du menu (il est alors préférable de détacher la fenêtre du docking et de la placer en bas de NX).

  5. Cliquez sur Ajouter une opération dans le menu contextuel de Root:

  6. La boîte de dialogue Operation apparaît. N'effectuez aucune modification pour le moment.

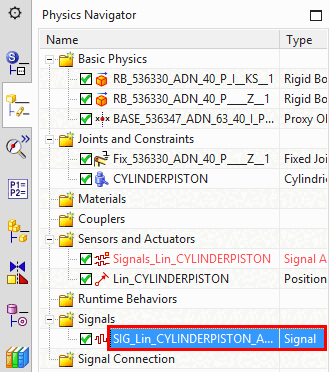

    Cliquez à gauche dans le navigateur physique sur l'item sous Signals ou Couplers (ici dans l'exemple Signals) que vous souhaitez ajouter sur l' échelle de temps:

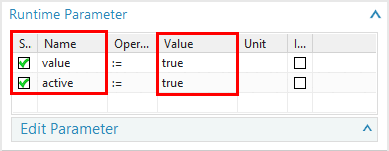

  7. Activez ensuite les paramètres de durée d'exécution dans la fenêtre Operation et confirmez en cliquant sur OK.

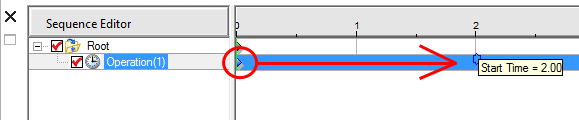

  8. Déplacez le "jalon" vers le point où le signal/coupleur doit être déclenché.

  9. Appuyez sur le bouton « Démarrer » pour démarrer la simulation.

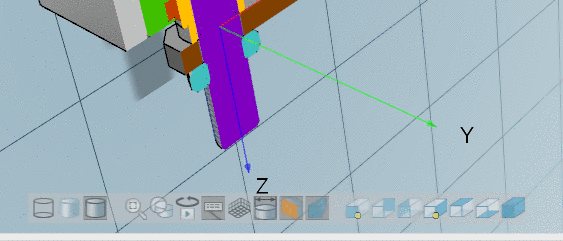

    -> Au bout de 2 secondes, le piston sort du cylindre - conformément aux valeurs réglées précédemment.

    [Remarque]Remarque

    Si vous utilisez des profils de mouvement, vous devez d'abord désactiver toutes les cases à cocher de Signal et Coupler pour que MCD fonctionne correctement.
