Si toutes les arêtes périphériques d'une face ont été arrondies/biseautées à l'aide de la fonction de fusion, la fonction Créer une nouvelle esquisse sur la face sélectionnée [Generate sketch on selected face] ne peut plus être utilisée sur cette face. Cela se reconnaît à l'absence d'affichage d'un système de coordonnées.^[83]

exemple :

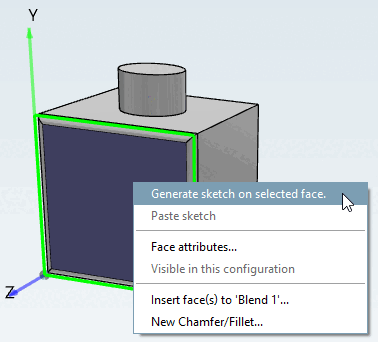

Les 4 arêtes ont été arrondies par fusion : "Créer une nouvelle esquisse sur la face sélectionnée [Generate sketch on selected face]" non applicable dans cette situation

S'il existe au moins une arête "libre", il est possible d'utiliser la fonction Créer une nouvelle esquisse sur la face sélectionnée [Generate sketch on selected face].

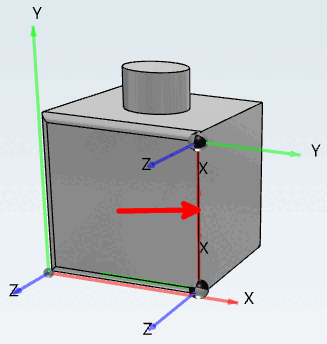

Un bord "libre

Si une arête a été traitée par esquisse (arrondie ou chanfreinée) et les 3 autres par fusion, la fonction Créer une nouvelle esquisse sur la face sélectionnée [Generate sketch on selected face] peut être appliquée.

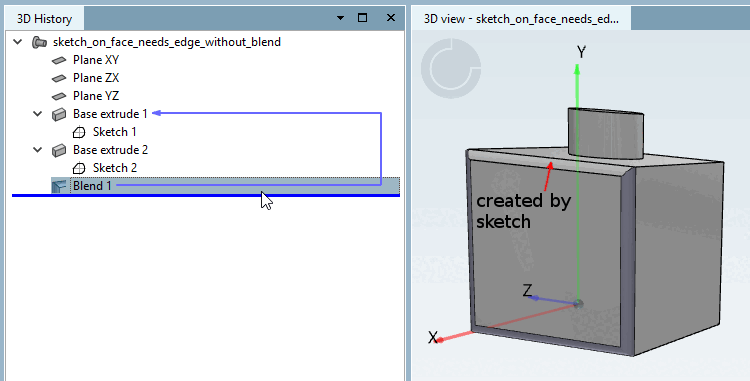

Une arête par sketch
