2.3.7.8. NX : fonctionnalité "Remplacer la position

Une fois à l’intérieur du fichier de configuration, la touche CreateFlexibleAssemblies ifugnx.cfg définie sur 1 et qu’un ensemble (catalogue) est inséré dans un autre ensemble (utilisateur) , les données de position des sous-composants dans l’assemblage cible (Utilisateur). Cela permet à l’utilisateur de déplacer les sous-composants sans modifier l’assemblage du catalogue.

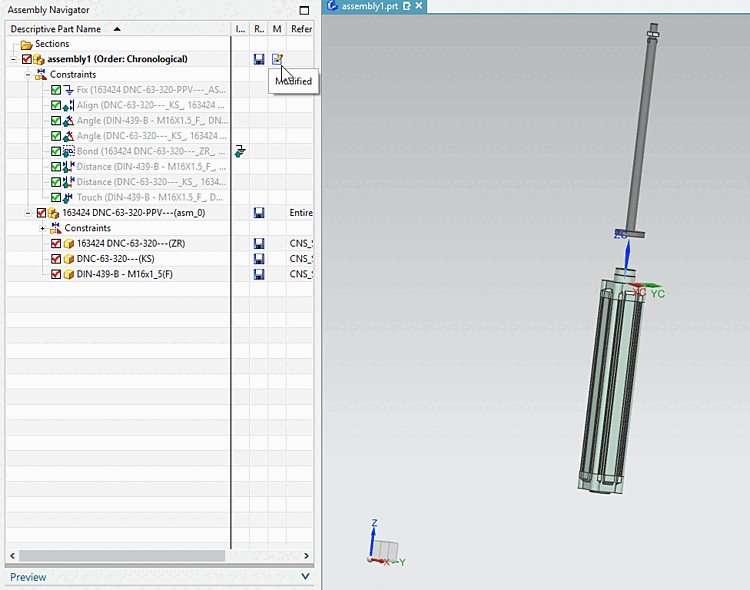

La tige de piston a été sortie du cylindre en ne modifiant que l'assemblage utilisateur.

La tige de piston a été sortie du cylindre en ne modifiant que l'assemblage utilisateur.

Indications :

  • Cette fonction n'est appliquée que pendant le placement. Elle n'a aucun effet sur l'exportation.

  • Cette fonction n'a aucun effet sur les pièces détachées.

  • Cette fonctionnalité ne fonctionne correctement qu'à partir de NX 10.
