2.3.7.8. NX: funzionalità "Sovrascrivi posizione

Una volta dentro del file di configurazione, la chiave CreateFlexibleAssemblies ifugnx.cfg impostata su 1 e un assembly (catalogo) viene inserito in un altro assembly (User) , i dati di posizione dei sottocomponenti nell'assieme di destinazione (Utente). Ciò consente all'utente di spostare i sottocomponenti senza modificare l'assieme del catalogo.

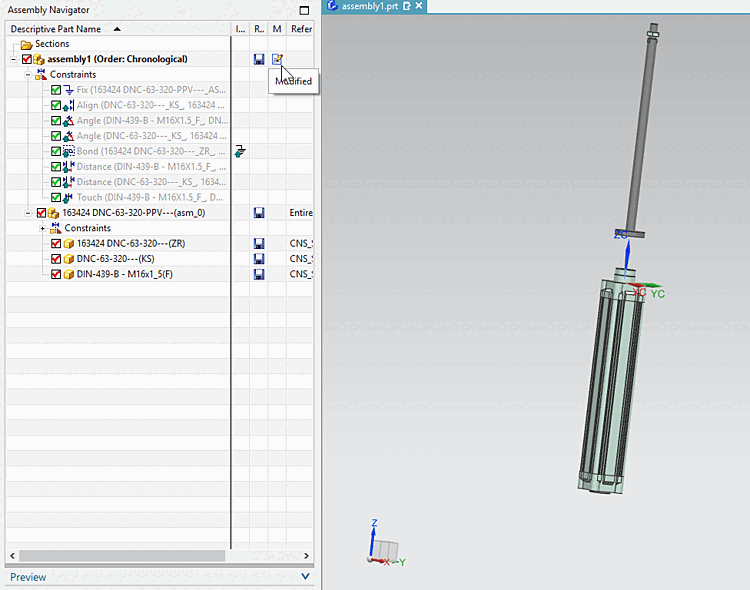

Lo stelo del pistone è stato spostato fuori dal cilindro, modificando solo il gruppo utente.

Figura 2.147. Lo stelo del pistone è stato spostato fuori dal cilindro, modificando solo il gruppo utente.

Note:

  • Questa funzione viene utilizzata solo durante il posizionamento. Non ha alcun effetto sull'esportazione.

  • Questa funzione non ha effetto sui singoli pezzi.

  • Questa funzione funziona correttamente solo da NX 10 in poi.
