3.5.4.6.  Correction de la direction des points de connexion BIM

[Remarque]Remarque

Notez que les points d'attache ne doivent plus être marqués via Classification Revit -> Revit family template mapping (RVT_CP), mais via Classification CNS -> Placement Coordinatesystem (CNS_CP).

La fonction Correction de la direction des points d'assemblage BIM [Correction of the direction of the BIM connection points] permet de modifier l'orientation des points d'assemblage Revit (180° uniquement).

Prérequis : Sous \libs\all\plugins devez utiliser les fichiers cpcorrect.cfg, cpcorrect.def et cpcorrect.vbb être disponibles.

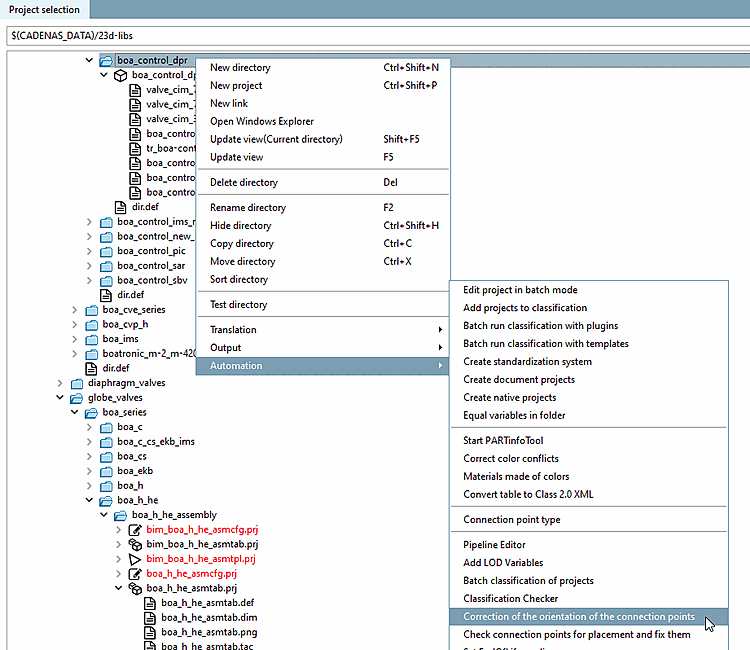

  1. Appelez la fonction au-dessus de n'importe quel répertoire de catalogue.

    Boîte de dialogue "Correction de la direction des points de connexion BIM [Correction of the direction of the BIM connection points]

    Boîte de dialogue "Correction de la direction des points de connexion BIM [Correction of the direction of the BIM connection points]

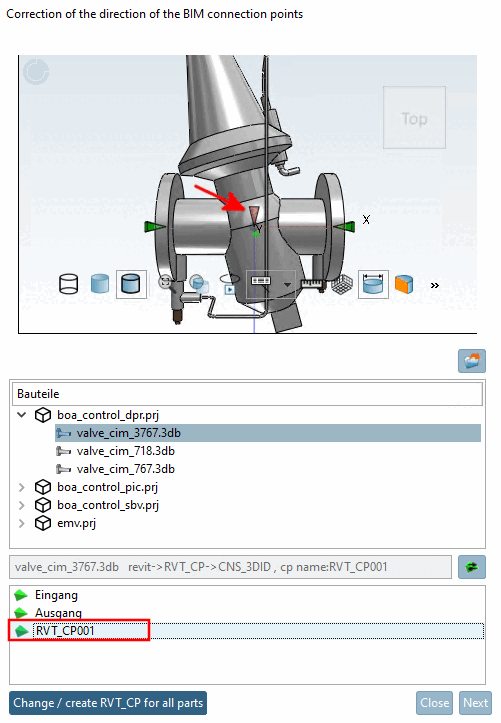

  2. Les éléments de construction trouvés sont listés et le point d'assemblage Revit déterminé est déjà sélectionné.

    Boîte de dialogue "Correction de la direction des points de connexion BIM [Correction of the direction of the BIM connection points]

    Boîte de dialogue "Correction de la direction des points de connexion BIM [Correction of the direction of the BIM connection points]

  3. Vérifier l'orientation du point d'attache.

    Si nécessaire, vous pouvez modifier l’orientation du point de connexion marqué en rouge en cliquant sur l’icône direction du point de connexion Reculez de [Reverse connection point direction] 180°.

  4. Pour enregistrer, cliquez sur le bouton Modifier / créer RVT_CP pour toutes les pièces [Change / create RVT_CP for all parts].
