3.5.4.6.  Correzione della direzione dei punti di connessione BIM

[Nota]Nota

Si noti che i punti di connessione non devono più essere etichettati tramite Revit Classification -> Revit family template mapping (RVT_CP), ma tramite CNS Classification -> Placement Coordinate System (CNS_CP).

È possibile utilizzare la funzione di correzione della direzione dei punti di connessione BIM [Correction of the direction of the BIM connection points] per modificare l'orientamento dei punti di connessione di Revit (solo a 180°).

Prerequisito: sotto \libs\all\plugins deve utilizzare i file cpcorrect.cfg, cpcorrect.def e cpcorrect.vbb essere disponibili.

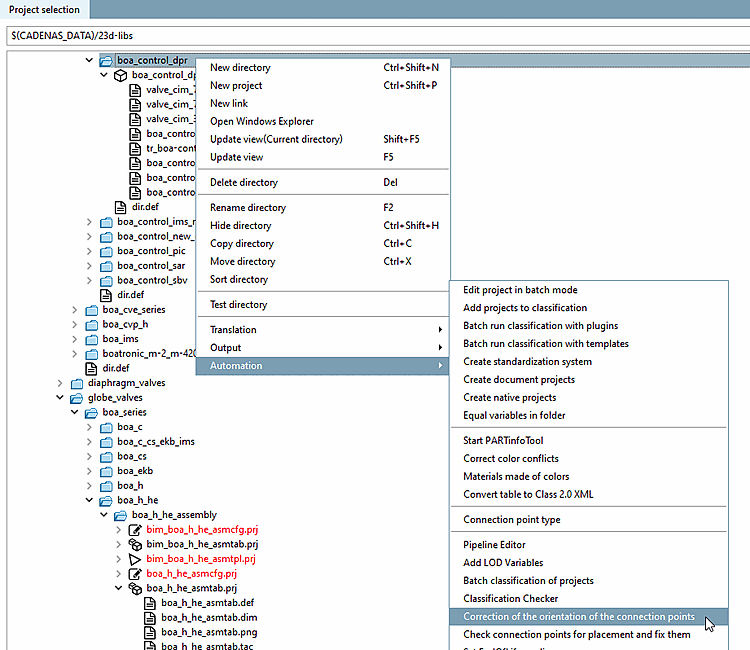

  1. Richiamare la funzione attraverso una qualsiasi directory del catalogo.

    "Finestra di dialogo "Correzione della direzione dei punti di connessione BIM [Correction of the direction of the BIM connection points]

    Figura 3.158. "Finestra di dialogo "Correzione della direzione dei punti di connessione BIM [Correction of the direction of the BIM connection points]

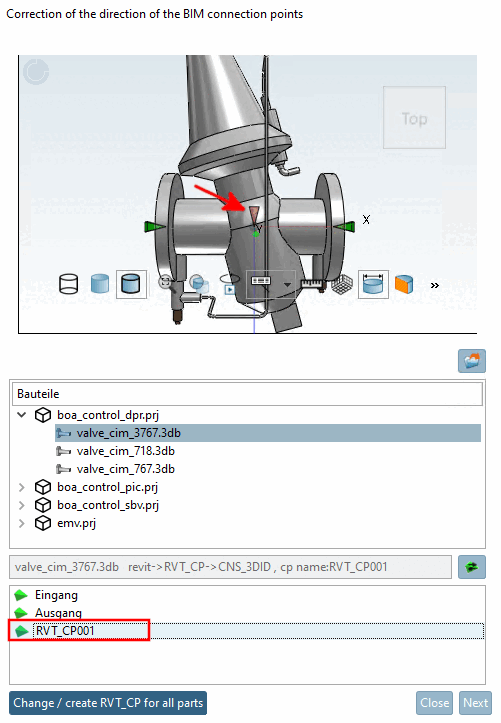

  2. I componenti trovati sono elencati e il punto di connessione Revit determinato è già selezionato.

    "Finestra di dialogo "Correzione della direzione dei punti di connessione BIM [Correction of the direction of the BIM connection points]

    Figura 3.159. "Finestra di dialogo "Correzione della direzione dei punti di connessione BIM [Correction of the direction of the BIM connection points]

  3. Controllare l'orientamento del punto di connessione.

    Se necessario, è possibile modificare l'orientamento del punto di connessione contrassegnato in rosso facendo clic sull'icona direzione del punto di connessione Invertire di [Reverse connection point direction] 180°.

  4. Per salvare, fare clic sul pulsante Modifica/Crea RVT_CP per tutte le parti [Change / create RVT_CP for all parts].
