1.6.1.1.2. PARTadmin : Barre d'outils configurable en vue 3D

Via options de paramètres du nouveau fichier de configuration sous $CADENAS_USER/3Dtoolbar.cfg peuvent être utilisées pour boutons individuels en 3D La vue peut être activée et désactivée.

Les réglages dans le bloc [DEFAULT] se rapportent à la vue 3D de tous les modules et fonctions (PARTdataManager [vue 3D standard, comparaison de composants], PARTdesigner [pièce unique et assemblage] PARTproject [vue standard, éditer le matériel de rendu, classifications]).

Exemples:

  • Le Boutons couleurs Désactiver [Disable colors] est masqué par défaut. Débit par exemple, la fonction Measure est utilisée Il est très utile, surtout dans le cas de composants noirs, de Couleurs.

    Pour ce faire, activez la clé "PANEL3D_NOCOLOR". Vous pouvez maintenant désactiver la couleur à tout moment si vous le souhaitez.

    PANEL3D_NOCOLOR=1 -> Button eingeblendet

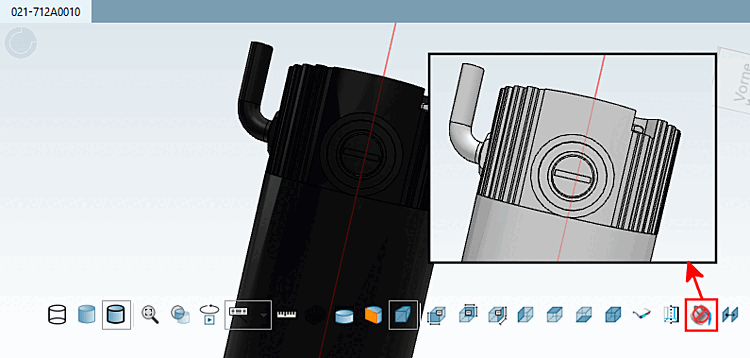

    Désactiver les couleurs [Disable colors]

    Désactiver les couleurs [Disable colors]

  • Si certaines fonctions standard ne sont pas du tout nécessaires, elles peuvent être masquées.

Configurer des panneaux spécifiques

Pour configurer un panneau spécifique, des préparations sont nécessaires au niveau des fichiers.

  1. Commentez le bloc pour le panneau souhaité.

    Exemple : Barre d'outils standard PARTdataManager

    #[DatamanagerMainPane] -> [DatamanagerMainPane]

  2. Copiez la configuration par défaut et collez-la en dessous.

    Configuration par défaut

    [DEFAULT]
PANEL3D_LINE=1
PANEL3D_SHADE=1
PANEL3D_SHADE_LINE=1
PANEL3D_ZOOM=1
PANEL3D_MAG_GLASS=1
PANEL3D_ANIMATION=1
PANEL3D_TEXT=1
PANEL3D_MEASURE=1
PANEL3D_DIMENSIONGRID=1
PANEL3D_CUSTOMDIMEN=1
PANEL3D_CUT=1
PANEL3D_FREE_CUT=1
PANEL3D_PERSPECTIVE=1
PANEL3D_FRONT=1
PANEL3D_BACK=1
PANEL3D_RIGHT=1
PANEL3D_LEFT=1
PANEL3D_TOP=1
PANEL3D_BOTTOM=1
PANEL3D_ISOMETRIC=1
PANEL3D_REDGREEN=1
PANEL3D_COSMETICS=1
PANEL3D_NOCOLOR=1
PANEL3D_RULEBOUNDARIES=1

    Exemple : Barre d'outils standard PARTdataManager

    [DatamanagerMainPane]
PANEL3D_LINE=1
PANEL3D_SHADE=1
PANEL3D_SHADE_LINE=1
PANEL3D_ZOOM=1
PANEL3D_MAG_GLASS=1
PANEL3D_ANIMATION=1
PANEL3D_TEXT=1
PANEL3D_MEASURE=1
PANEL3D_DIMENSIONGRID=1
PANEL3D_CUSTOMDIMEN=1
PANEL3D_CUT=1
PANEL3D_FREE_CUT=1
PANEL3D_PERSPECTIVE=1
PANEL3D_FRONT=1
PANEL3D_BACK=1
PANEL3D_RIGHT=1
PANEL3D_LEFT=1
PANEL3D_TOP=1
PANEL3D_BOTTOM=1
PANEL3D_ISOMETRIC=1
PANEL3D_REDGREEN=1
PANEL3D_COSMETICS=1
PANEL3D_NOCOLOR=1
PANEL3D_RULEBOUNDARIES=1

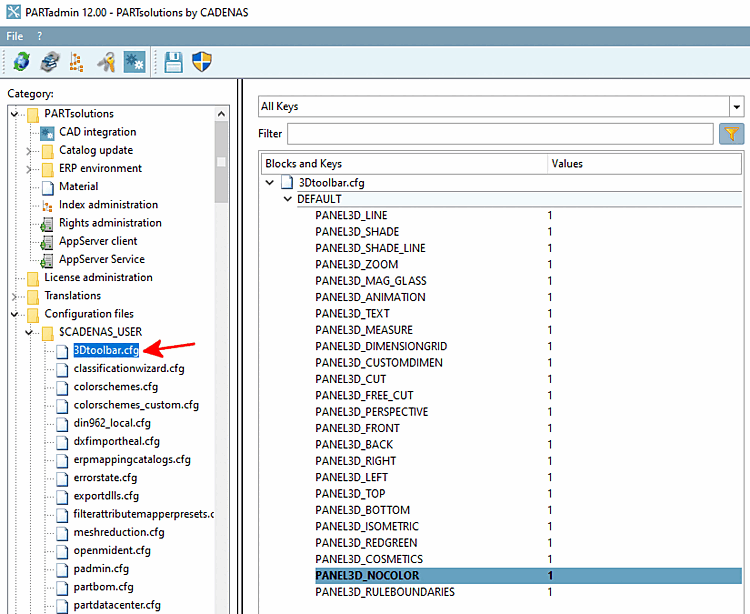

  3. Vous avez maintenant également accès à l' interface utilisateur de PARTadmin. Les modifications doivent toujours être effectuées ici et non au niveau des fichiers.

    Modifiez les entrées individuelles comme vous le souhaitez.

Blocs désactivés disponibles :

  • PARTdataManager

    #[DatamanagerMainPane] -> Vue par défaut

    #[ComparePane] -> Comparaison de composants

  • PARTdesigner

    #[DesignerMainPane] -> Pièce détachée

    #[DesignerAssemblyPane] -> Assembly

  • PARTproject

    #[Preview3DPane] -> Vue par défaut

    #[MaterialLibraryPane] -> Maxwell Import

    #[MaterialEditPane] -> Éditer le matériau de rendu

    #[ClassificationPane] -> Classification
