1.6.1.1.2. PARTE: barra degli strumenti configurabile nella vista 3D

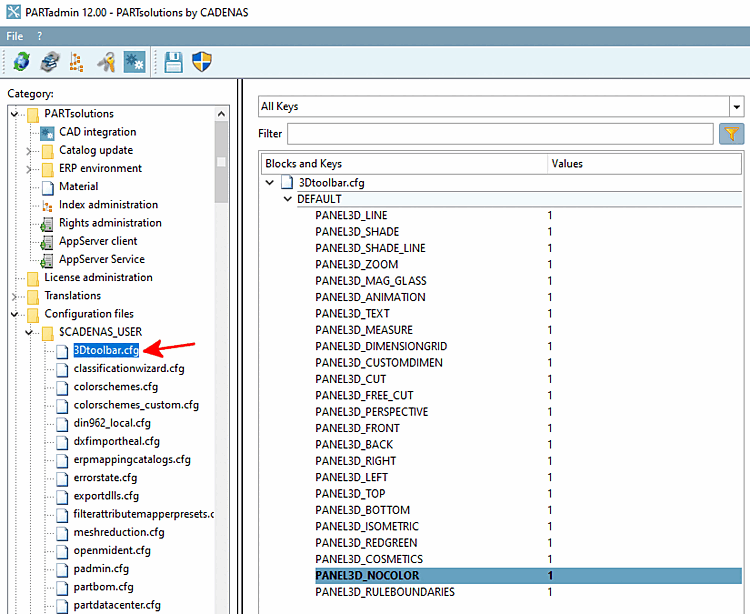

Tramite opzioni di impostazione del nuovo file di configurazione in $CADENAS_USER/3Dtoolbar.cfg possono essere utilizzate per singoli pulsanti in 3D La vista può essere attivata e disattivata.

Figura 1.271.

Le impostazioni del blocco [DEFAULT] si riferiscono alla vista 3D di tutti i moduli e le funzioni (PARTdataManager [vista 3D standard, confronto tra le parti], PARTdesigner [parti singole e assiemi] PARTproject [vista standard, modifica del materiale di rendering, classificazioni]).

Esempi:

  • Le Colori pulsanti Disabilita [Disable colors] è nascosto per impostazione predefinita. Addebitare ad esempio, viene utilizzata la funzione Measure È molto utile, soprattutto nel caso di componenti neri, Colori.

    A tale scopo, attivare il tasto "PANEL3D_NOCOLOR". Ora è possibile disattivare il colore in qualsiasi momento, se necessario.

    PANEL3D_NOCOLOR=1 -> Button eingeblendet

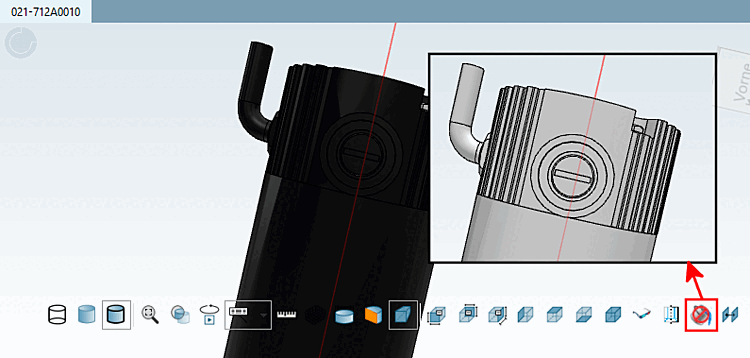

    Disattivare i colori [Disable colors]

    Figura 1.272.  Disattivare i colori [Disable colors]

  • Se alcune funzioni standard non sono necessarie, possono essere nascoste.

Configurare riquadri specifici

Per configurare un riquadro specifico, è necessaria una preparazione a livello di file.

  1. Commentare il blocco per il riquadro desiderato.

    Esempio: barra degli strumenti standard del PARTdataManager

    #[DatamanagerMainPane] -> [DatamanagerMainPane]

  2. Copiare la configurazione predefinita e incollarla qui sotto.

    Configurazione predefinita

    [DEFAULT]
PANEL3D_LINE=1
PANEL3D_SHADE=1
PANEL3D_SHADE_LINE=1
PANEL3D_ZOOM=1
PANEL3D_MAG_GLASS=1
PANEL3D_ANIMATION=1
PANEL3D_TEXT=1
PANEL3D_MEASURE=1
PANEL3D_DIMENSIONGRID=1
PANEL3D_CUSTOMDIMEN=1
PANEL3D_CUT=1
PANEL3D_FREE_CUT=1
PANEL3D_PERSPECTIVE=1
PANEL3D_FRONT=1
PANEL3D_BACK=1
PANEL3D_RIGHT=1
PANEL3D_LEFT=1
PANEL3D_TOP=1
PANEL3D_BOTTOM=1
PANEL3D_ISOMETRIC=1
PANEL3D_REDGREEN=1
PANEL3D_COSMETICS=1
PANEL3D_NOCOLOR=1
PANEL3D_RULEBOUNDARIES=1

    Esempio: barra degli strumenti standard del PARTdataManager

    [DatamanagerMainPane]
PANEL3D_LINE=1
PANEL3D_SHADE=1
PANEL3D_SHADE_LINE=1
PANEL3D_ZOOM=1
PANEL3D_MAG_GLASS=1
PANEL3D_ANIMATION=1
PANEL3D_TEXT=1
PANEL3D_MEASURE=1
PANEL3D_DIMENSIONGRID=1
PANEL3D_CUSTOMDIMEN=1
PANEL3D_CUT=1
PANEL3D_FREE_CUT=1
PANEL3D_PERSPECTIVE=1
PANEL3D_FRONT=1
PANEL3D_BACK=1
PANEL3D_RIGHT=1
PANEL3D_LEFT=1
PANEL3D_TOP=1
PANEL3D_BOTTOM=1
PANEL3D_ISOMETRIC=1
PANEL3D_REDGREEN=1
PANEL3D_COSMETICS=1
PANEL3D_NOCOLOR=1
PANEL3D_RULEBOUNDARIES=1

  3. Ora è possibile accedere anche all' interfaccia utente PARTadmin. Le modifiche devono sempre essere effettuate qui e non a livello di file.

    Modificare le singole voci come richiesto.

Blocchi disattivati disponibili:

  • Gestore dei dati delle parti

    #DatamanagerMainPane] -> Vista standard

    #ComparePane] -> Confronto tra componenti

  • Progettista di parti

    #DesignerMainPane] -> Parte individuale

    #DesignerAssemblyPane] -> Assemblea

  • Progetto PART

    #Preview3DPane] -> Vista standard

    #MaterialLibraryPane] -> Importazione Maxwell

    #MaterialEditPane] -> Modifica del materiale di rendering

    #ClassificationPane] -> Classificazione
