1.3.1.3.1.13. Modifier les points de raccordement avec la classification Revit en ceux avec la classification CNS

A l'avenir, les points de connexion Revit (rvt_cp) ne seront plus utilisés.

La fonction Move RVT_CP to CNS_CP_PLACE_PC permet de remplacer les points de connexion Revit par des points de connexion CNS.

[Important]Important

L'orientation et la position du point de connexion ne sont pas modifiées.

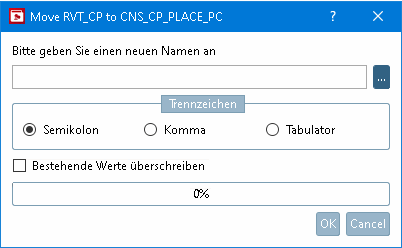

  1. Exécutez la commande du menu contextuel.

    -> La boîte de dialogue du même nom s'ouvre.

  2. Indiquez via .. . et activez éventuellement l'option Remplacer les valeurs existantes [Overwrite existing values].

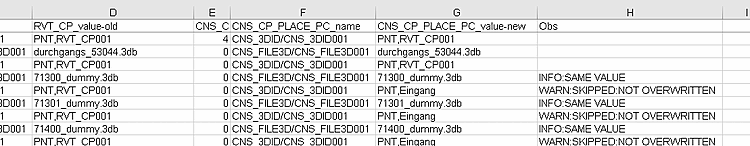

  3. Ouvrez le fichier CSV (par ex. dans Excel).

    A: PRJ.File
B: RVT_CP_instance – Instanz des alten RVT_CP
C: RVT_CP_name – Name des alten RVT_CP
D: RVT_CP_value-old - Wert des alten RVT_CP
E: CNS_CP_PLACE_PC_instance – Instanz des neuen CNS_CP_PLACE_PC
F: CNS_CP_PLACE_PC_name – Name des neuen CNS_CP_PLACE_PC
G: CNS_CP_PLACE_PC_value-new – Wert des neuen CNS_CP_PLACE_PC
H: Kommentare

    colonne "H" : les commentaires suivants sont possibles :

    • INFO:SAME VALUE - la valeur pour CNS_CP_PLACE_PC est disponible, identique à l'ancien RVT_CP

    • WARN:OVERWRITTEN - la valeur pour CNS_CP_PLACE_PC existe mais n'est pas identique à l'ancien RVT_CP, la valeur CNS_CP_PLACE_PC a été écrasée

    • WARN:SKIPPED:NOT OVERWRITTEN - la valeur pour CNS_CP_PLACE_PC existe, elle n'est pas identique à l'ancien RVT_CP, la valeur CNS_CP_PLACE_PC n'a pas été écrasée (sautée - valeur non copiée)

    Les 2 derniers sont liés au paramètre Remplacer les valeurs existantes [Overwrite existing values]:
