7.6.4.5.  Déplacer/rotation... (composant)

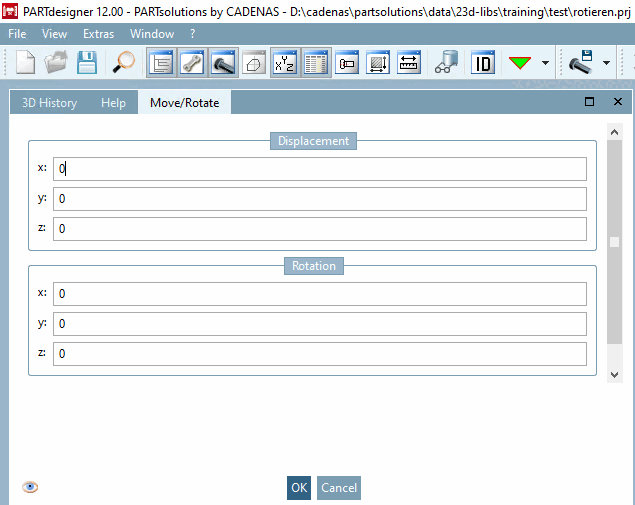

En cliquant sur Déplacer/Rotation. [Move/Rotate...].. la boîte de dialogue du même nom s'ouvre.

En saisissant des données sous Déplacement [Displacement] et rotation [Rotation], vous pouvez positionner le composant en conséquence dans l'espace. L'orientation du système de coordonnées n'en est pas affectée.

[Remarque]Remarque

Lors de l'exécution de Déplacer/Rooter.. [Move/Rotate...]. des dépendances sont créées, de sorte qu'il est possible qu'il n'y ait pas de "retour" simple. Veuillez tenir compte de ces dépendances lorsque vous supprimez des plans créés automatiquement.

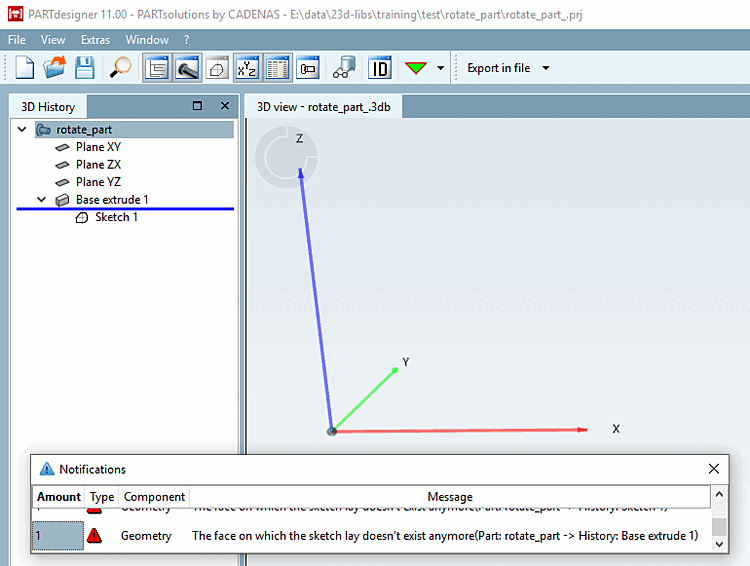

Message d'erreur

Message d'erreur

L'utilisation de la rotation [Rotate] peut être liée à une manipulation du système de coordonnées (PARTproject -> Editer projet [Edit project] -> Onglet Général [General] -> Général [General] -> Axes de coordonnées [Coordinate axes] ). Voir à ce sujet l'exemple suivant.

Exemple

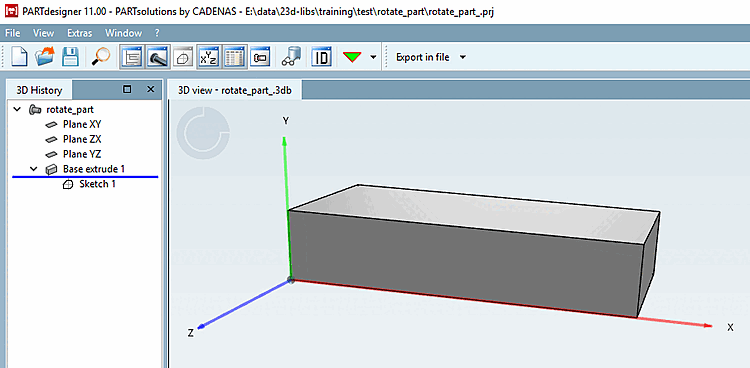

  1. Situation de départ : Pièce modélisée dans eCATALOG 3Dfindit, "défectueuse" avec l'axe Y vers le haut.

    Exigence : Le composant doit conserver sa position couchée dans l'espace, mais le système de coordonnées doit être réorienté avec l'axe Z vers le haut.

    Situation de départ

    Situation de départ

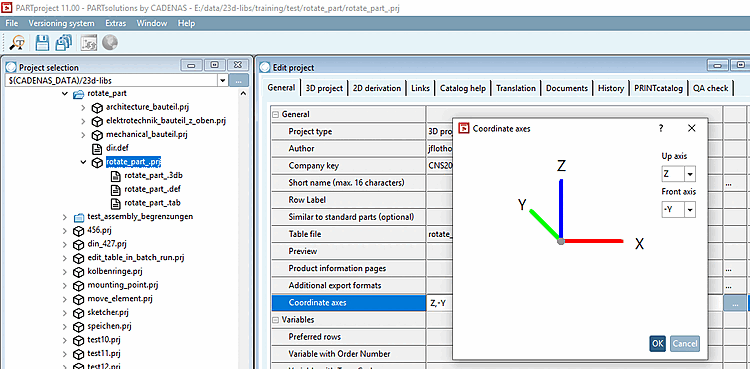

  2. Le système de coordonnées est réorienté dans PARTproject via la fonction Axes de coordonnées [Coordinate axes], de sorte que l'axe Z soit orienté vers le haut et l'axe Y vers l'arrière.

    PARTproject : Fonction "Axes de coordonnées [Coordinate axes]

    PARTproject : Fonction "Axes de coordonnées [Coordinate axes]

    résultat:

    [Remarque]Remarque

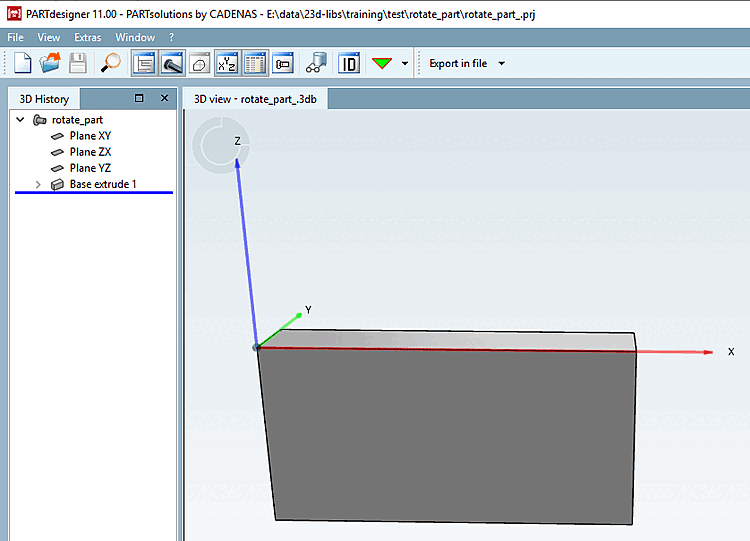

    Ce n'est pas seulement le système de coordonnées qui a été tourné, mais aussi le composant.

    Réorientation du système de coordonnées

    Réorientation du système de coordonnées

  3. Dans PARTdesigner, la pièce peut être remise dans sa position initiale dans l'espace par rotation [Rotate].

    Après application de la rotation [Rotation] x : 90, le composant apparaît à nouveau dans sa position initiale. Comparer avec Fig. „Situation de départ“.

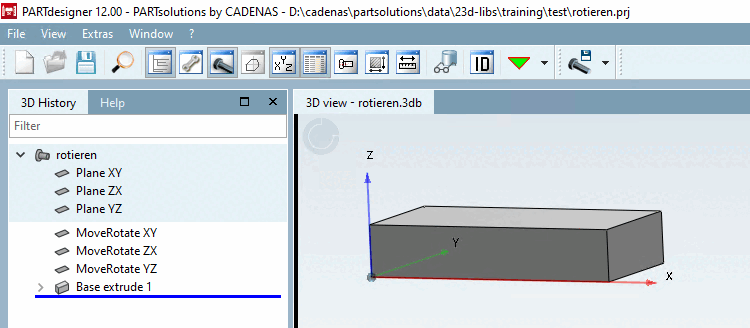

    Composant ayant la même position dans l'espace, mais l'orientation souhaitée du système de coordonnées

    Composant ayant la même position dans l'espace, mais l'orientation souhaitée du système de coordonnées

    [Remarque]Remarque

    L'orientation du système de coordonnées n'est pas affectée par l'application de la rotation [Rotation].

    [Remarque]Remarque

    La manipulation est visible sur les plans MoveRotate XY, MoveRotate ZX et MoveRotate YZ générés automatiquement.

    Composant ayant la même position dans l'espace, mais l'orientation souhaitée du système de coordonnées

    Composant ayant la même position dans l'espace, mais l'orientation souhaitée du système de coordonnées

    Lors de l'exécution de la rotation [Rotate], des dépendances sont créées, de sorte qu'il est possible qu'il n'y ait pas de "retour" simple. Lors de la suppression de plans créés automatiquement, il faut absolument tenir compte des dépendances.

    Un montage correct des pièces à partir de zéro est absolument préférable !

    Exemple : message d'erreur après la suppression de la bâche générée automatiquement

    Exemple : message d'erreur après la suppression de la bâche générée automatiquement

    [Remarque]Remarque

    Restriction

    La rotation [Rotate] dans PARTdesigner ne fonctionne que pour les pièces entièrement modélisées et non pour les pièces Q & S.

    L’alignement des pièces Q&S peut être manipulé dans le fichier projet. Il a lieu Il existe une chaîne commençant par REF1@MATRIX. Couverture: matrice de rotation et les deux matrices multiplier. Pour le calcul, il y a sur Internet Pages d’aide : http://danceswithcode.net/engineeringnotes/rotations_in_3d/demo3D/rotations_in_3d_tool.html ou https://matrix.reshish.com/de/multiplication.php.

    La modification n'est pas visible dans PARTdesigner, mais uniquement dans PARTdataManager.

Déplacer (composant)
[Remarque]Remarque

Lors de l'exécution de Déplacer/Rooter.. [Move/Rotate...]. des dépendances sont créées, de sorte qu'il n'est peut-être pas possible de "revenir en arrière" facilement. Veuillez tenir compte de ces dépendances lorsque vous supprimez des plans créés automatiquement.

Selon le réglage que vous effectuez ici, l'objet de dessin est déplacé en conséquence "dans l'espace" :

  • dans la direction X [in X direction...]

  • dans la direction Y [in Y direction...]

  • dans la direction Z [in Z direction...]

Exemple: dans la direction X [in X direction...]..

  1. Cliquez sur Déplacer/Rotier.... [Move/Rotate...]

    -> La boîte de dialogue du même nom s'ouvre.

  2. Saisissez le décalage [Displacement] souhaité [10 dans l'exemple] et confirmez en cliquant sur OK.

    Aperçu des résultats : Report de 10

    Aperçu des résultats : Report de 10

    -> La manipulation est visible sur les plans MoveRotate XY, MoveRotate ZX et MoveRotate YZ générés automatiquement.

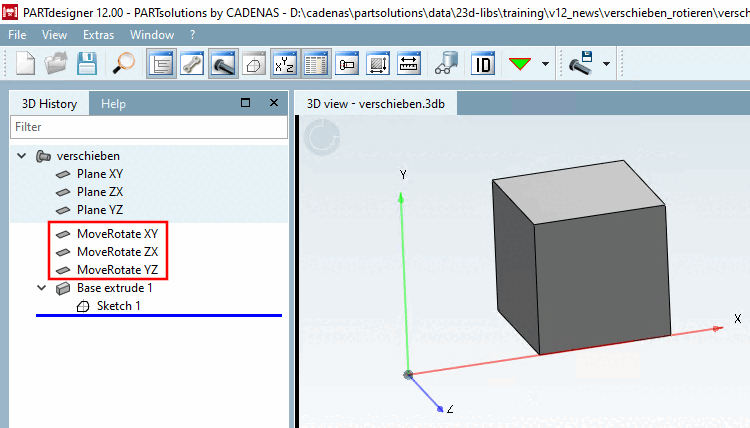

    Le composant est décalé de 10 sur l'axe X

    Le composant est décalé de 10 sur l'axe X
