5.12.11.1.3.3. Manipulation de l'orientation des axes (PARTproject) et de l'orientation des composants (PARTdesigner)

Lors du processus de modélisation dans eCATALOGsolutions, deux méthodes sont disponibles pour manipuler l'orientation des axes et la position du composant dans l'espace :

  • Modification de l'orientation des axes: PARTproject -> Editer le projet [Edit project] -> Onglet Général [General] -> Général [General] -> Axes de coordonnées [Coordinate axes]

  • Modification de l'orientation du composant: PARTdesigner -> Historique 3D [3D History] -> Menu contextuel composant -> Rotation [Rotate]

    [Remarque]Remarque

    Lors de l'exécution de la rotation [Rotate], des dépendances sont créées, de sorte qu'il n'est peut-être pas possible de "revenir en arrière" facilement. Lors de la suppression de plans créés automatiquement, il faut absolument tenir compte des dépendances.

    Un montage correct des pièces à partir de zéro est absolument préférable !

Exemple
  1. Situation de départ : composant modélisé dans eCATALOGsolutions, "défectueux" avec l'axe Y vers le haut.

    Exigence : Le composant doit conserver sa position couchée dans l'espace, mais le système de coordonnées doit être réorienté avec l'axe Z vers le haut.

    Situation de départ

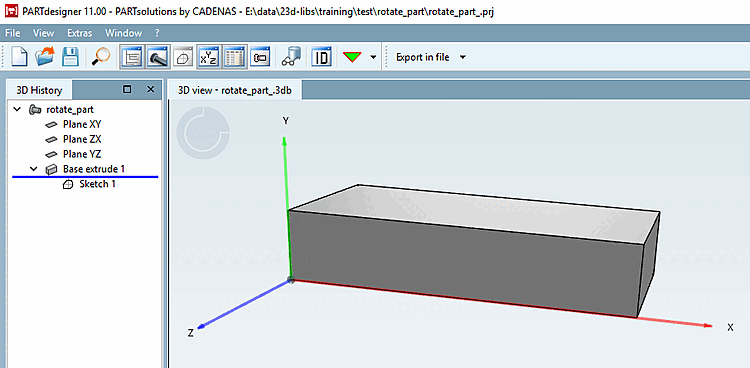

    Situation de départ

  2. Le système de coordonnées est réorienté dans PARTproject via la fonction Axes de coordonnées [Coordinate axes], de sorte que l'axe Z soit orienté vers le haut et l'axe Y vers l'arrière.

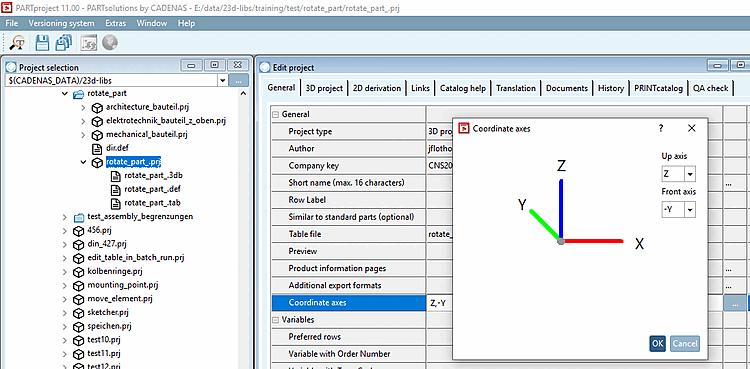

    PARTproject : Fonction "Axes de coordonnées [Coordinate axes]

    PARTproject : Fonction "Axes de coordonnées [Coordinate axes]

    résultat:

    [Remarque]Remarque

    Ce n'est pas seulement le système de coordonnées qui a été tourné, mais aussi le composant.

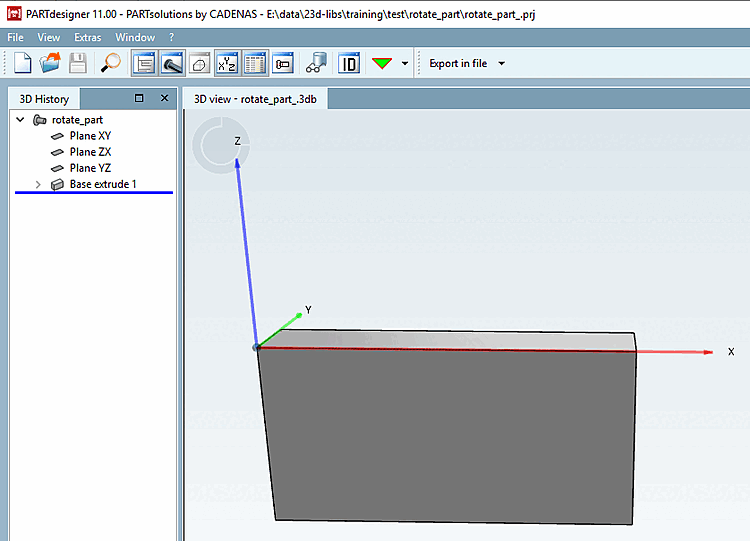

    Réorientation du système de coordonnées

    Réorientation du système de coordonnées

  3. Dans PARTdesigner, la pièce peut être remise dans sa position initiale dans l'espace par rotation [Rotate].

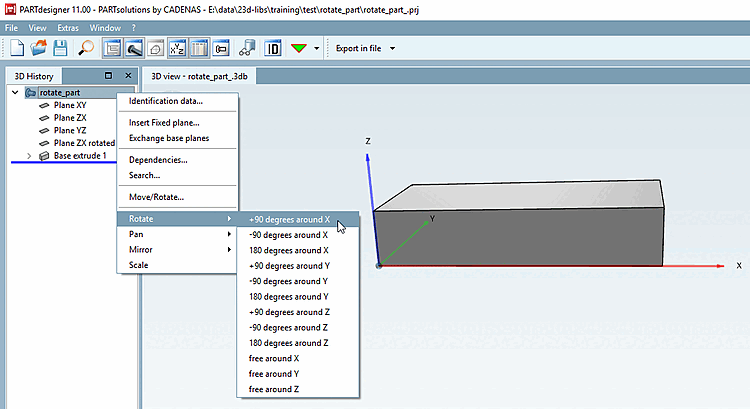

    Dans l' historique 3D [3D History], la commande Rotation [Rotate] du menu contextuel se trouve au niveau du composant. Après application de +90 degrés autour de X [+90 degrees around X], le composant apparaît à nouveau dans sa position initiale. Comparer Fig. „Situation de départ“.

    Composant ayant la même position dans l'espace et l'orientation souhaitée du système de coordonnées

    Composant ayant la même position dans l'espace et l'orientation souhaitée du système de coordonnées

    [Remarque]Remarque

    L'orientation du système de coordonnées n'est pas affectée par l'application de la rotation [Rotate].

    [Remarque]Remarque

    La manipulation est visible sur le plan ZX rotated 1 généré automatiquement.

    Bâche générée automatiquement

    Bâche générée automatiquement

    Lors de l'exécution de la rotation [Rotate], des dépendances sont créées, de sorte qu'il est possible qu'il n'y ait pas de "retour" facile. Lors de la suppression de plans créés automatiquement, il faut absolument tenir compte des dépendances.

    Un montage correct des pièces à partir de zéro est absolument préférable !

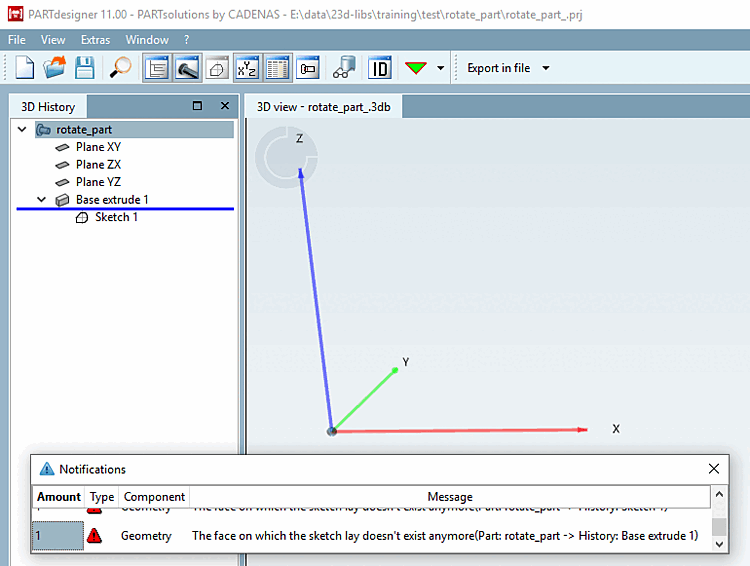

    Exemple : message d'erreur après la suppression de la bâche générée automatiquement

    Exemple : message d'erreur après la suppression de la bâche générée automatiquement

    [Remarque]Remarque

    Restriction

    La rotation [Rotate] dans PARTdesigner ne fonctionne que pour les pièces entièrement modélisées et non pour les pièces Q & S.

    L’orientation de Les pièces Q&S peuvent être manipulées dans le fichier projet devenir. Il y a une chaîne commençant par REF1@MATRIX. Plat : Calculez la matrice de rotation et utilisez les deux Multipliez les matrices. Pour le calcul, il y a un Pages d’aide Internet : http://danceswithcode.net/engineeringnotes/rotations_in_3d/demo3D/rotations_in_3d_tool.html ou https://matrix.reshish.com/de/multiplication.php.

    La modification n'est pas visible dans PARTdesigner, mais uniquement dans PARTdataManager.
