2.3.7.2.8.  Clé "PipingConnPoint" - Fonction de routage NX
2.3.7.2.8.1. Autres options de routage NX

Dans NX, les raccords d'ajustement sont représentés par de petites flèches indiquant la direction du flux. Cette représentation peut être générée à partir des points d'attache de PARTsolutions.

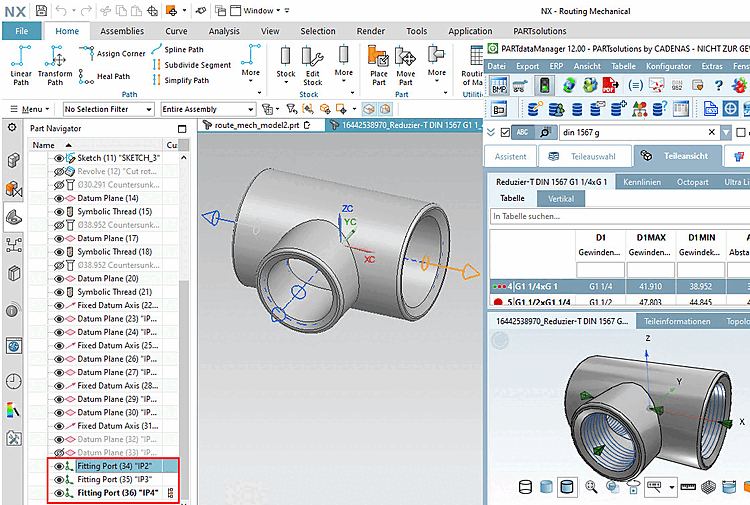

Points d'attache PSOL -> Connexions d'ajustement NX

Points d'attache PSOL -> Connexions d'ajustement NX

Licence:

Pour pouvoir utiliser la fonction de routage NX avec PARTsolutions, une licence "NX Routing Electrical" doit être disponible.

Activation:

Fichier de configuration $CADENAS_SETUP/ifugnx.cfg > bloc [CreationOptions(is3d):include(CreationOptions)] -> PipingConnPoint clés

Définissez la valeur sur 1.

PipingConnPoint=1

Si la clé est activée, une "Fitting Port Feature" est générée à chaque point d'attache lors de l'exportation.

De plus, la clé suivante doit être activée, ce qui est le cas par défaut (pour plus d'informations, voir Section 5.12.13.6, « Utilisation des pièces dans NX  » in eCATALOGsolutions - Manuel d'utilisation ).

  • hasRoutingData (par défaut an)

La direction du flux résulte de l'axe Z du point d'attache. (Représentation visuelle via l'option de réglage Système de coordonnées du point d'attache [Connection point coordinate system] )

Le Les connecteurs d’ajustement sont générés au niveau de la couche 32 et sont visible (selon le réglage de ifugnx.cfg > touche layer_11 -> valeur ports:32:2 ).
