In NX werden Einpassungsanschlüsse durch kleine Pfeile, die die Flussrichtung anzeigen, dargestellt. Diese Darstellung kann aus den PARTsolutions Anfügepunkten generiert werden.

PSOL Anfügepunkte -> NX Einpassungsanschlüsse

Lizenz:

Um die NX Routing-Funktion mit PARTsolutions nutzen zu können, muss eine "NX Routing Electrical" Lizenz verfügbar sein.

Aktivierung:

Konfigurationsdatei $CADENAS_SETUP/ifugnx.cfg -> Block [CreationOptions(is3d):include(CreationOptions)] -> Schlüssel PipingConnPoint

Setzen Sie den Wert auf 1.

PipingConnPoint=1

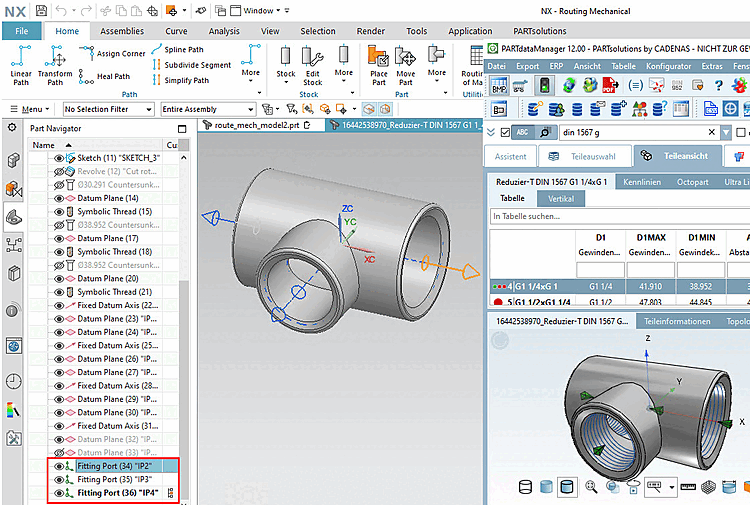

Mit aktiviertem Schlüssel wird beim Export an jedem Anfügepunkt ein "Fitting Port Feature" generiert.

Außerdem muss folgender Schlüssel aktiviert sein, was per Default der Fall ist. (Weitere Informationen finden Sie unter Abschnitt 5.12.13.6, „Teileverwendung in NX “ in eCATALOGsolutions - Handbuch.)

Die Flussrichtung ergibt sich aus der Z-Achse des Anfügepunktes. (Sichtbarstellung über die Einstellungsoption Anfügepunkt-Koordinatensystem [Connection point coordinate system])

Die Einpassungsanschlüsse werden auf Layer 32 generiert und sind standardmäßig sichtbar (entsprechend der Einstellung in ifugnx.cfg -> Schlüssel layer_11 -> Wert ports:32:2).
