2.3.9.4.6. Remplir d'autres champs dans Solid Edge avec des attributs PARTsolutions
2.3.9.4.6.1. Noms de champs dans Solid Edge

Par exemple, dans Solid Edge, vous souhaitez également remplir le champ Manager dans les propriétés du fichier sur la page d' onglet Info.

  1. Obtenez le nom correct du champ dans la table (voir Section 2.3.9.4.6.1, « Noms de champs dans Solid Edge  ») et notez dans quel bloc le nom du champ apparaît(le gestionnaire apparaît sous DocumentSummaryInformation ).

  2. Sous PARTadmin -> Catégorie -> Fichiers de configuration -> $CADENAS_SETUP -> ifsolidedge.cfg, ouvrez le bloc DocumentSummaryInformation.

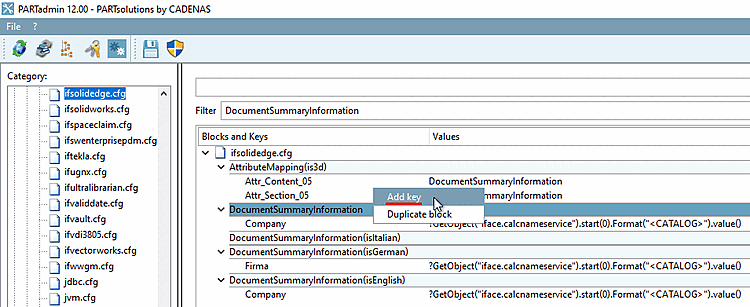

    Insérer une clé

    Insérer une clé

  3. Insérez une clé. Ici, dans l'exemple, "manager".

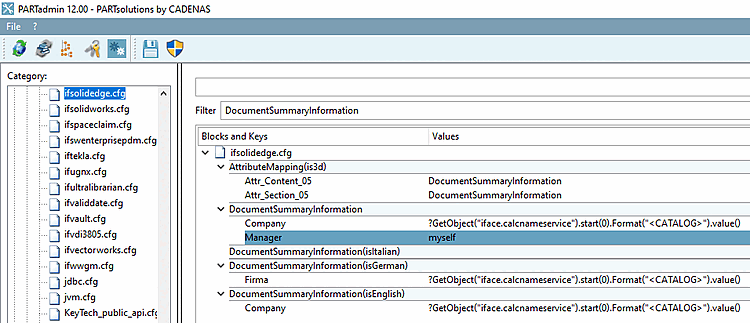

    Clé "Manager" : valeur définie

    Clé "Manager" : valeur définie

    Exemple 1 :

    Saisissez une valeur. Dans l'image ci-dessus, la valeur

    ?"Ich"

    a été utilisé.

    Vous pouvez utiliser cette syntaxe simple pour les sorties de texte pur

    Le nom de la clé dans PARTsolutions correspond à la désignation du champ dans Solid Edge. La valeur de la clé correspond au texte de sortie dans Solid Edge.

  4. Enregistrez le réglage dans PARTadmin.

  5. Exporter un composant vers Solid Edge.

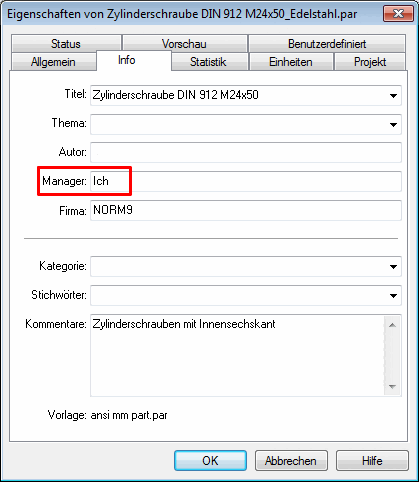

    -> Le champ Manager est maintenant rempli.

    Insérer une clé

    Insérer une clé
