3.3.2.3.2.1. Mappage entre les entrées du fichier .pax et ifnxteamcenter.cfg
[Remarque]Remarque

Cette description d'une configuration minimale suppose l'utilisation d'un modèle simple sans propriétés obligatoires de Teamcenter. Un exemple complexe utilisant des propriétés obligatoires peut être trouvé à l'adresse Section 3.3.2.3.4.3, « Propriétés obligatoires de Teamcenter ».

Le client doit fournir les informations sur le fichier pax et l'entrée utilisée dans ce fichier.

C'est sur cette base que le mappage peut être effectué.

  1. Ouvrez le fichier pax utilisé dans un éditeur et en plus de PARTadmin -> ifnxteamcenter.cfg -> Bloc "CreationOptions(is3d).

  2. Dans le fichier de configuration ifnxteamcenter.cfg, entrez le valeurs respectives du fichier pax.

    [Remarque]Remarque

    L'orthographe doit correspondre exactement à celle du fichier pax. Regardons les cas supérieurs et inférieurs ! Le copier-coller est recommandé !

    Clés:

    • Nom du modèle(isMMDoc)

    • TemplateName(isInchDoc)

    • TC_TemplatePresentationName

    • TC_TemplateApplicationName

    • TC_TargetItemType

    • TC_allowItemAltRep

      [Remarque]Remarque

      Il se peut que l'entrée soit manquante, auquel cas la valeur par défaut "false" est automatiquement utilisée.

    PARTadmin <-> fichier .pax

    PARTadmin <-> fichier .pax

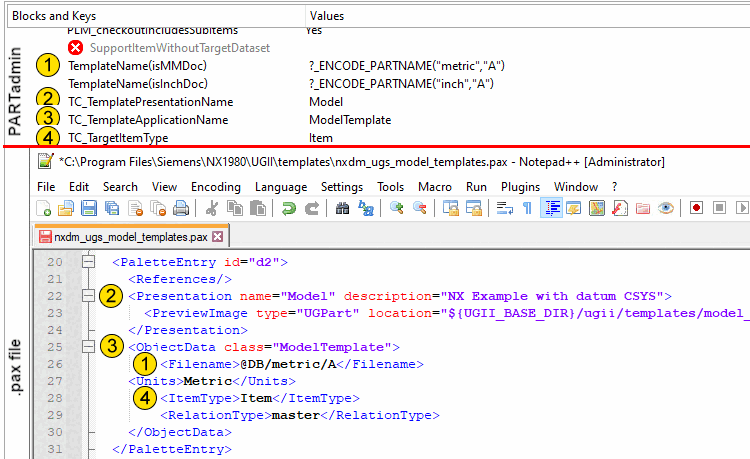

    Le tableau suivant présente le schéma :

      PARTadmin -> ifnxteamcenter.cfg -> Bloc PLM -> Clé Valeur nxdm_ugs_model_templates.pax -> TAG (attributs)
    Nom du modèle(isMMDoc)

    ?_ENCODE_PARTNAME("métrique", "A")

    		<Filename>
    TC_TemplatePresentationNameModèle (dans cet exemple, le nom d'un modèle simple)<Presentation name=...>
    TC_TemplateApplicationNameModelTemplate<ObjectData class=...>
    TC_TargetItemTypeItem<ItemType>
    TC_allowItemAltRepFalse (par défaut)<ShowAltRep>
