3.2.7. Cartographie des retours

[Remarque]Remarque

Le mappage des retours est disponible pour un grand nombre de systèmes PDM.

Le mappage des retours est utilisé pour afficher les informations PDM dans PARTsolutions.

Certaines valeurs sont renvoyées du PDM à la LinkDB.

Exemple (en utilisant Teamcenter) : Nous voulons retourner l' ItemID du composant créé dans une colonne LinkDB TC_ITEMID.

Les supports de placement disponibles concrètement peuvent être trouvés dans les sections PDM spécifiques.

  1. Ouvrir PARTlinkManager -> Menu Outils -> Base de données -> Créer/modifier les colonnes de la base de données.

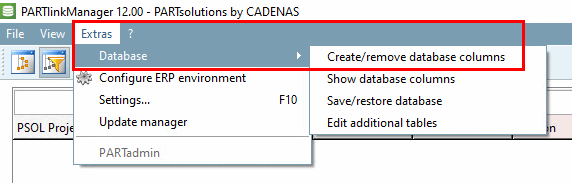

    Créer/déplacer les colonnes de la base de données : Appel

    Créer/déplacer les colonnes de la base de données : Appel

  2. Créer une nouvelle colonne dans l'ERPTABLE de LinkDB nommée TC_ITEMID (exemple pour Teamcenter).

    Activer l'option Créer une colonne ERP.

    Des détails sur la manière de créer des colonnes de base de données peuvent être trouvés sous Section 4.3, « Ajouter / supprimer des colonnes de la base de données  ».

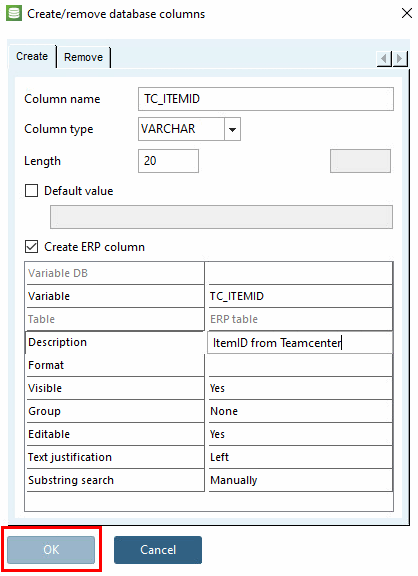

    Créer/modifier les colonnes de la base de données : Dialogue

    Créer/modifier les colonnes de la base de données : Dialogue

  3. Configurer ifnxteamcenter.cfg.

    Assurez-vous que les deux clés suivantes sont activées.

    [AttributeMapping(is3d)]
Attr_Content_00=LINKDB_RETURN_MAPPING
Attr_Section_00=LINKDB_RETURN_MAPPING

  4. Dans la section suivante, ajoutez la clé "ERPTABLE.TC_ITEMID" avec la valeur supportée "%TC_ItemId%".

    [LINKDB_RETURN_MAPPING(is3d)]
ERPTABLE.COLUMNNAME=<specific_placeholder>

  5. Ouvrir PARTdataManager afin de tester l'exportation.

    Avant d'essayer d'exporter une nouvelle pièce, vous devez insérer un ERP_PDM_NUMBER à la pièce que vous souhaitez exporter.

    Sélectionnez la ligne souhaitée et cliquez sur le bouton Ajouter un jeu de données à la base de données de liaison.

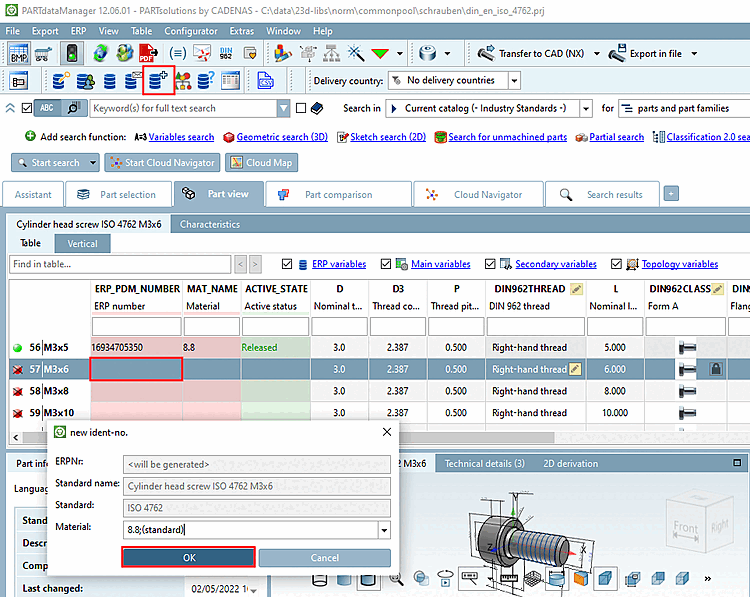

    Ajouter un dataset à la base de données de liens

    Ajouter un dataset à la base de données de liens

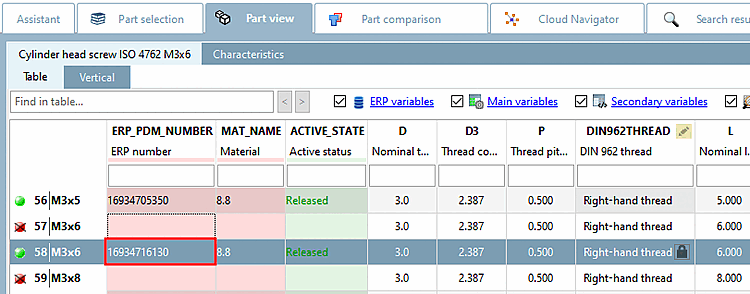

    Partie avec ERP_PDM_NUMBER

    Partie avec ERP_PDM_NUMBER

  6. Cliquez sur le bouton Transfert vers la CAO (NX).

  7. Voir le résultat dans PDM, CAD et PARTlinkManager.

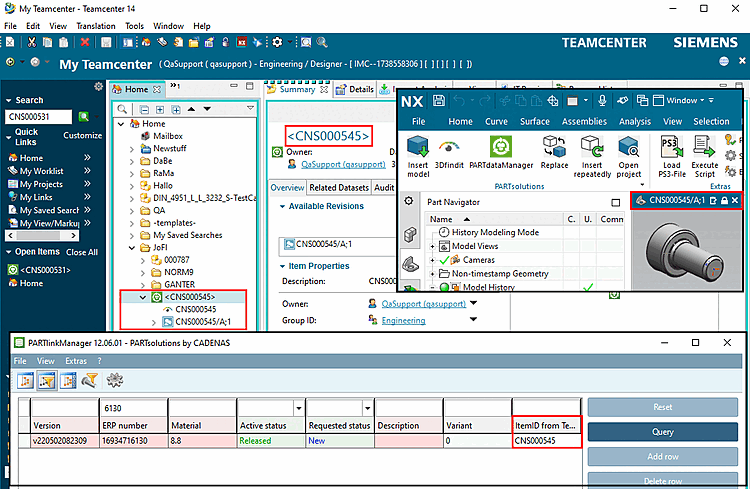

    Résultat à titre d'exemple pour Teamcenter, NX et PARTlinkManager

    Résultat à titre d'exemple pour Teamcenter, NX et PARTlinkManager

    Vous trouverez des informations sur la manière de rendre les colonnes ajoutées visibles dans PARTdataManager sous Section 4.7.3.1.6, «  Colonnes à afficher - plinkgroups.cfg -> Bloc [Role_name] -> Clé "VARSUSED / VARSHIDDEN  »
