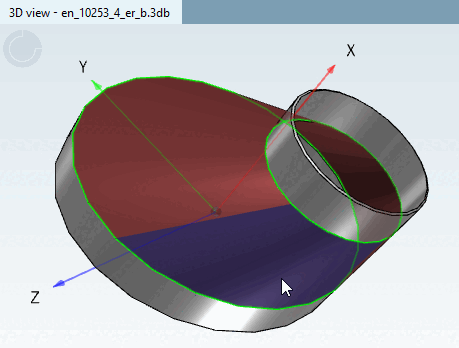

Créez une surface circulaire dans le sketch de base.

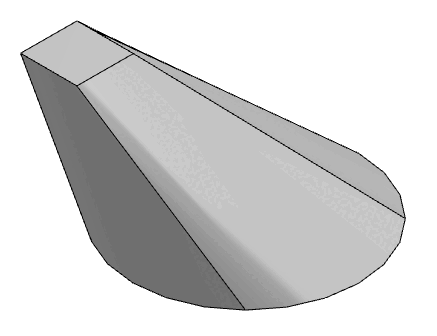

Remarque Ne pas créer le cercle dans son intégralité, mais sous forme de quartiers que vous compléterez par rotation pour former le cercle. Contexte : Pour garantir la compatibilité avec les systèmes de CAO les plus divers, un minimum de 4 entités d'esquisse est nécessaire.

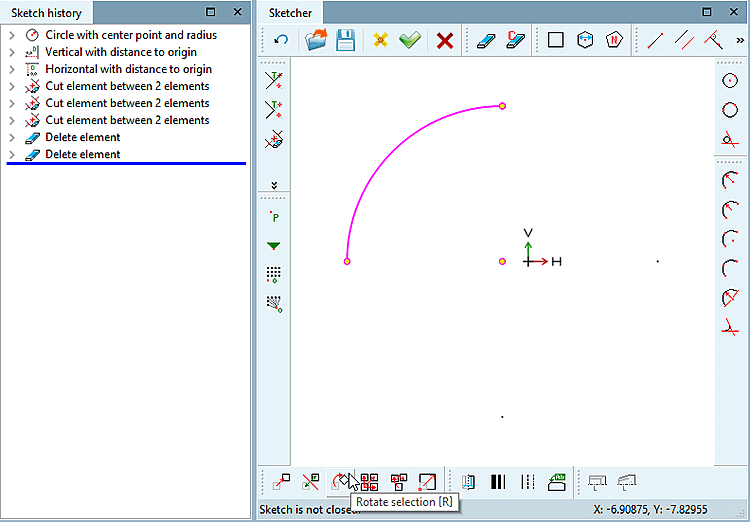

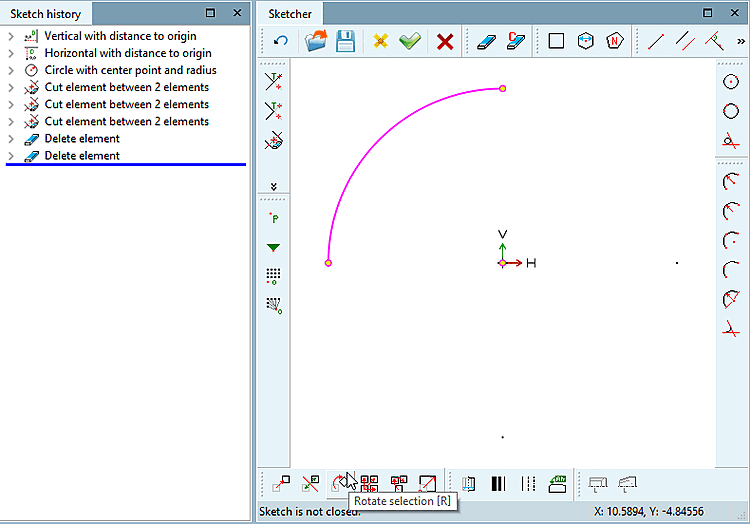

Quart de cercle

Insérez une origine de motif [Pattern origin].

Remarque L'origine du motif doit se situer sur un contour.

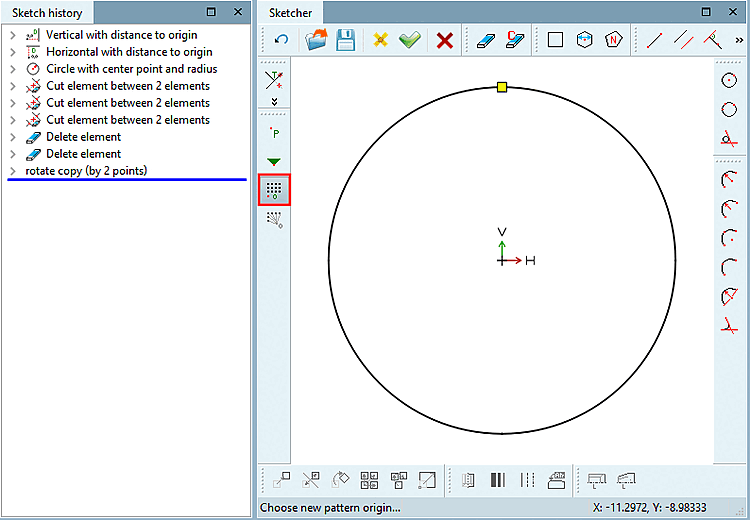

Origine des motifs

Créez un plan de référence (parallèle) à la distance souhaitée et une nouvelle esquisse sur ce plan.

Sur l'esquisse 2, créez à nouveau un cercle en suivant le même modèle. (Ici, dans l'exemple, celui-ci est plus petit et décalé par rapport au premier cercle).

Esquisse 2 sur plan de référence parallèle

Placez à nouveau l'origine du motif.

Remarque L'origine du motif doit se situer sur un contour.

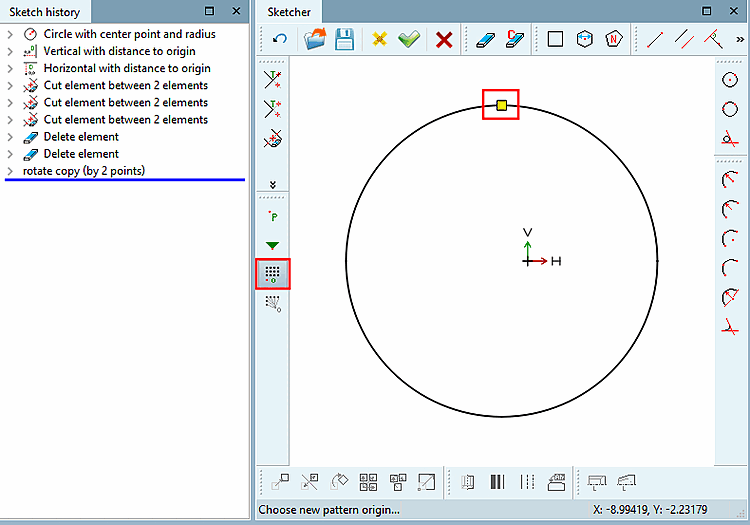

Deuxième origine du modèle

Sous Historique [History], sélectionnez les deux sketches et cliquez sur Créer un historique de base [Create sweep base].

Dans l' historique 3D [3D History], sélectionnez les deux esquisses dans le bon ordre (soit avec la touche Ctrl, soit avec la touche Shift) et cliquez sur Créer un tracé de base [Create sweep base] ou Créer un tracé de coupe [Create sweep cut].

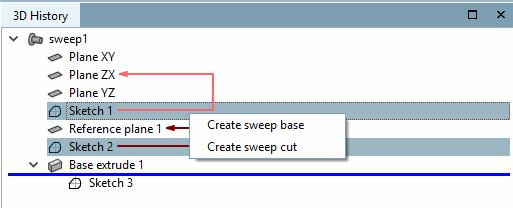

Créer un historique de base [Create sweep base]

-> La boîte de dialogue Historique [History] s'affiche.

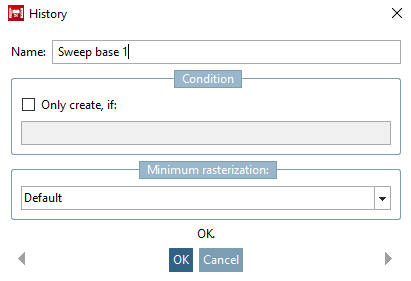

Boîte de dialogue Historique [History]

Confirmez en cliquant sur OK.

-> Le balayage est affiché dans la vue 3D.

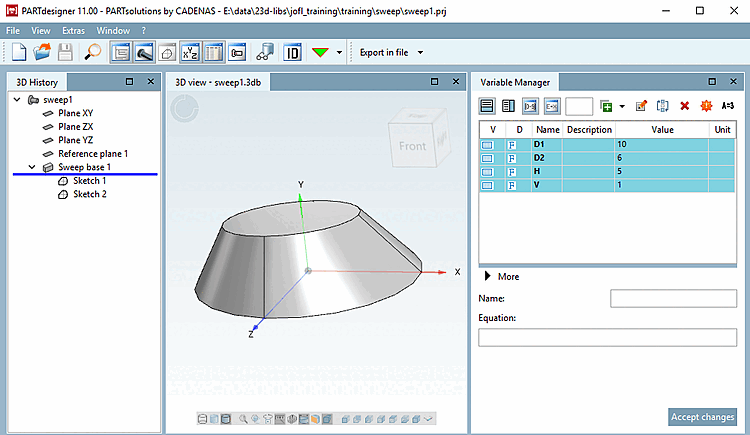

Sweep base (base de balayage)

La condition préalable est que le "sweep cut" ne soit pas la première fonctionnalité. Dans ce cas, un message d'erreur apparaîtrait.

Erreur ! La première fonctionnalité ne permet pas de créer une coupe ! [Error! First feature can not be a cut!]

Il faut donc d'abord créer un corps de base.

La commande Convertir en coupe [Convert to cut] peut maintenant être appliquée.

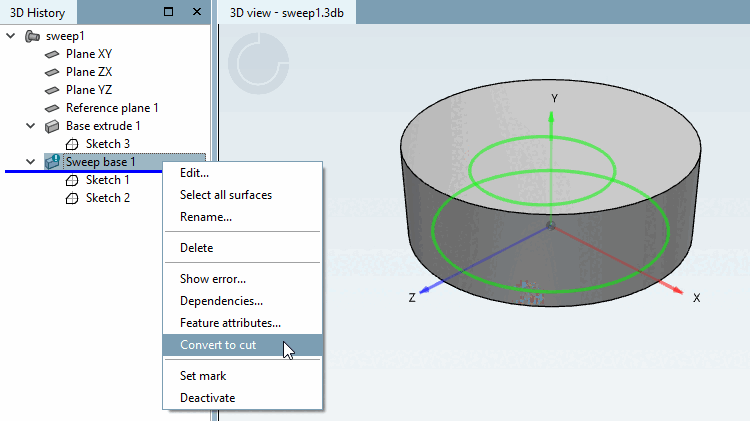

Convertir en coupe [Convert to cut]

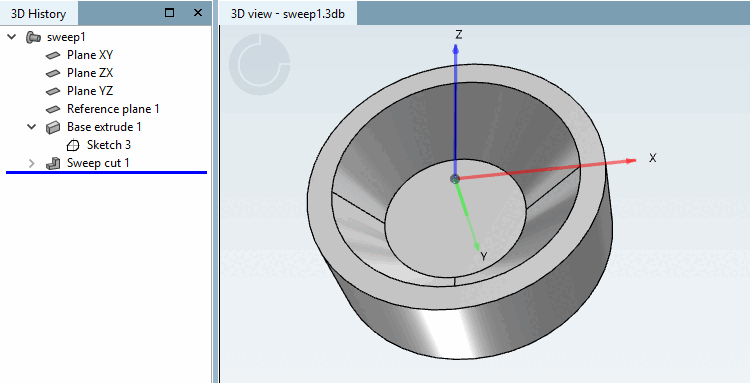

Coupe de balayage
