Creare un'area circolare nello schizzo di base.

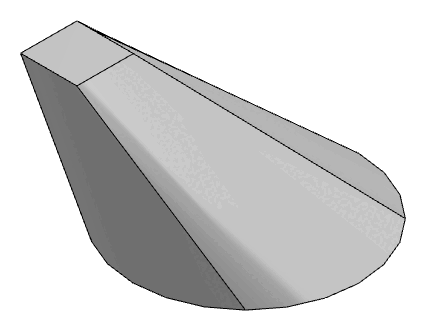

Nota Non creare il cerchio come un tutt'uno, ma come quarti, da completare ruotandoli per formare un cerchio. Premessa: per garantire la compatibilità con i vari sistemi CAD, è necessario un numero minimo di 4 elementi di schizzo.

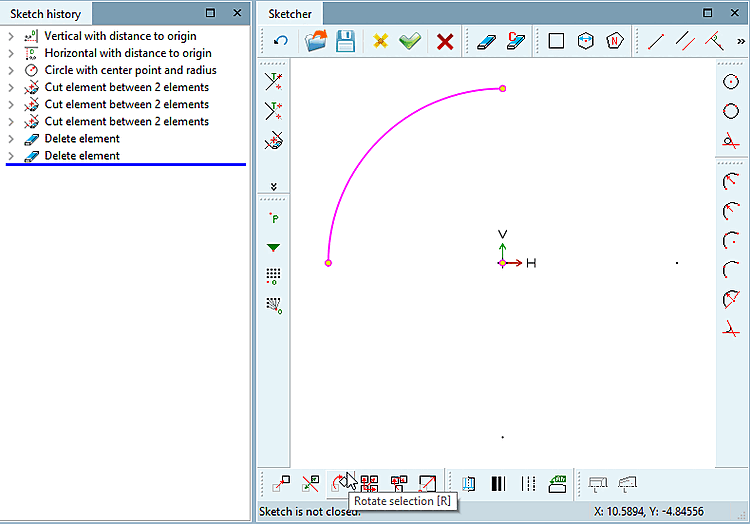

Figura 7.105. Quarto di cerchio

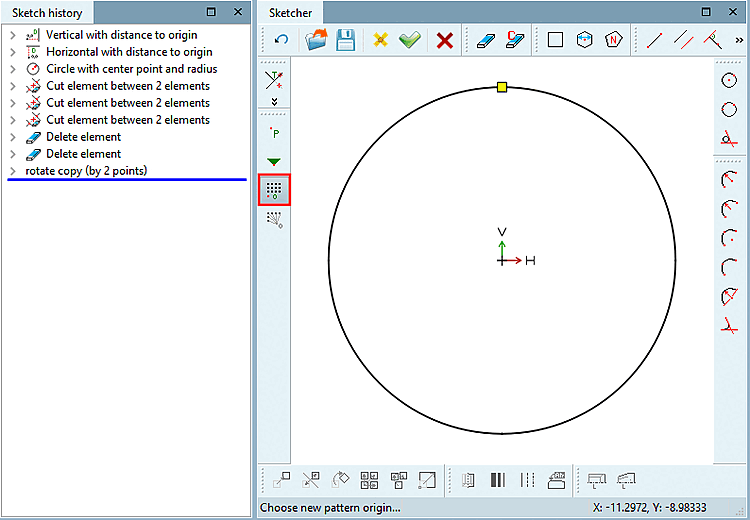

Inserire l' origine [Pattern origin] di un modello [Pattern origin].

Nota L'origine del modello deve trovarsi su un contorno.

Figura 7.106. Origine del campione

Creare un piano di riferimento (parallelo) alla distanza desiderata e un nuovo schizzo su questo.

Creare un altro cerchio sullo schizzo 2 utilizzando lo stesso schema. (In questo esempio, questo cerchio è più piccolo e sfalsato rispetto al primo).

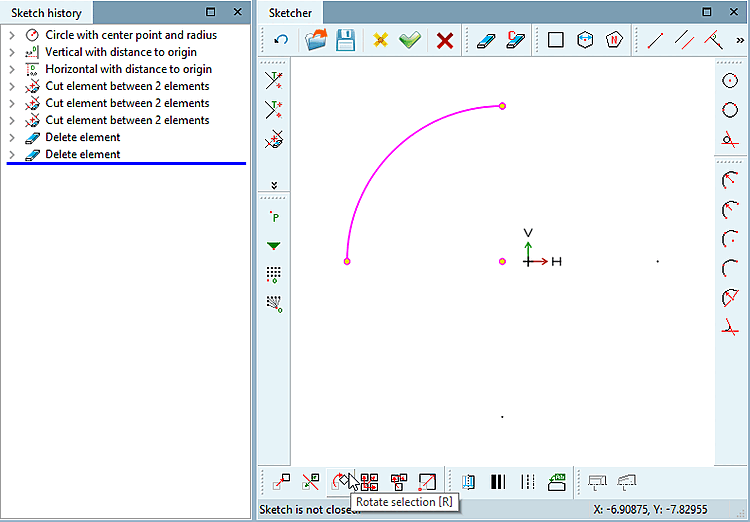

Figura 7.107. Schizzo 2 su piano di riferimento parallelo

Impostare nuovamente l'origine del modello.

Nota L'origine del modello deve trovarsi su un contorno.

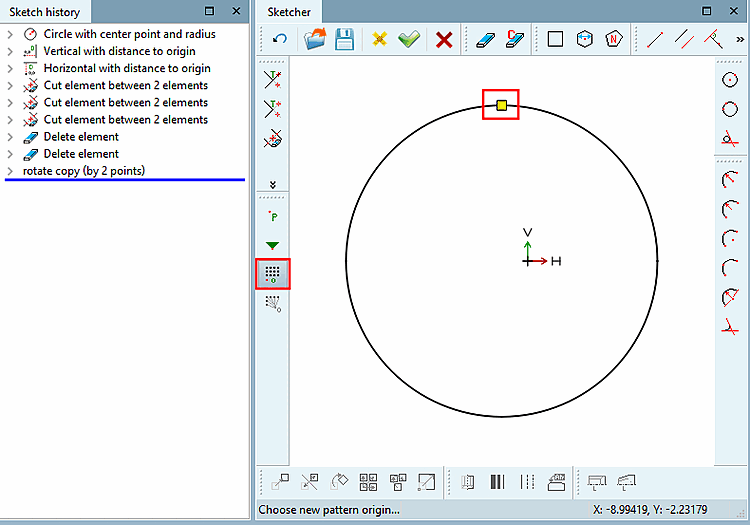

Figura 7.108. Seconda origine del campione

Selezionare entrambi gli schizzi in Cronologia [History] e fare clic su Crea cronologia di base [Create sweep base].

Nella cronologia 3D [3D History], selezionare entrambi gli schizzi nell'ordine corretto (con il tasto Ctrl o Shift) e fare clic su Crea cronologia di base [Create sweep base] o Crea cronologia di sezione [Create sweep cut].

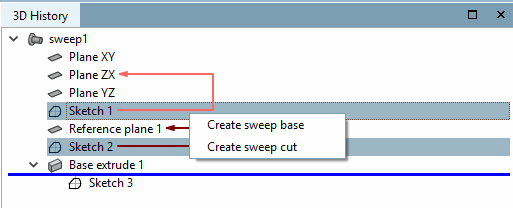

Figura 7.109.  Creare la cronologia di base [Create sweep base]

-> Viene visualizzata la finestra di dialogo Cronologia [History].

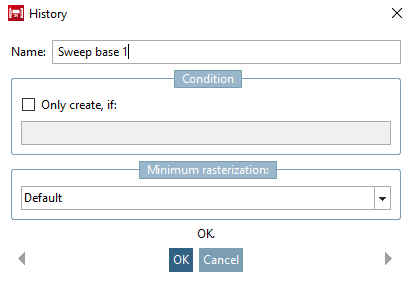

Figura 7.110. Finestra di dialogo della cronologia [History]

Confermare con OK.

-> Lo sweep viene visualizzato nella vista 3D.

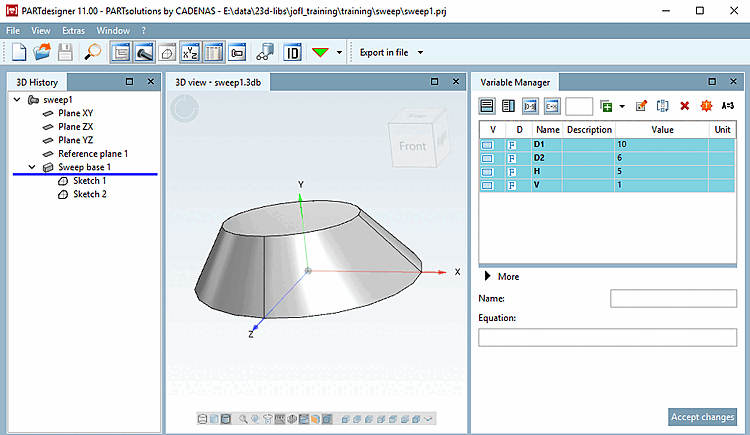

Figura 7.111. Base spazzata

Il prerequisito è che la "Sweep cut" non sia la prima funzione. In questo caso, viene visualizzato un messaggio di errore.

Figura 7.112. Errore! Non è possibile creare un taglio come prima caratteristica! [Error! First feature can not be a cut!]

È quindi necessario creare prima un corpo di base.

È ora possibile utilizzare il comando Converti in sezione [Convert to cut].

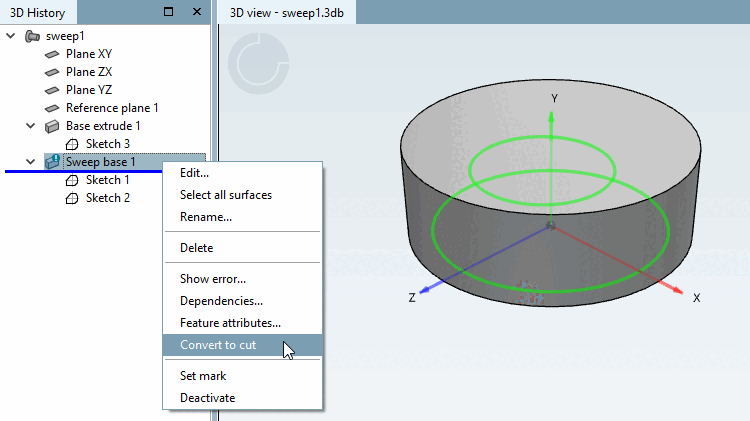

Figura 7.113.  Convertire in taglio [Convert to cut]

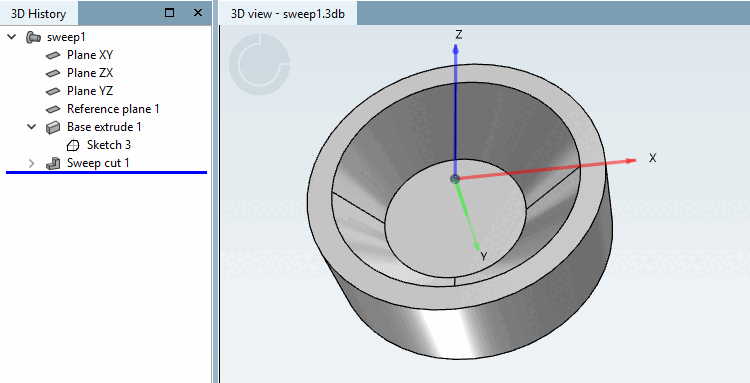

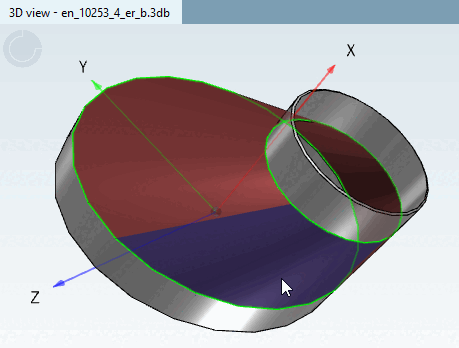

Figura 7.114. Taglio a tappeto
