7.6.2.9.1.2. Esempio 2: creazione di uno sweep tra più strati non paralleli

  1. Selezionare 2 o più schizzi (tasto Ctrl o Shift) che si desidera combinare in una sweep e fare clic sul comando del menu contestuale Crea sweep di base [Create sweep base].

    [Nota]Nota

    Assicuratevi di selezionare gli schizzi esattamente nell'ordine giusto.

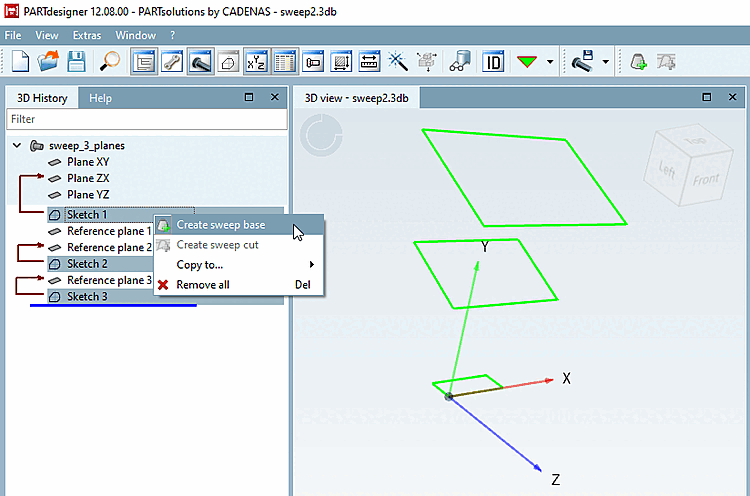

    Creare la cronologia di base [Create sweep base]: Chiamata

    Figura 7.115.  Creare la cronologia di base [Create sweep base]: Chiamata

    -> Si apre la finestra di aggancio Storia di base [Sweep base].

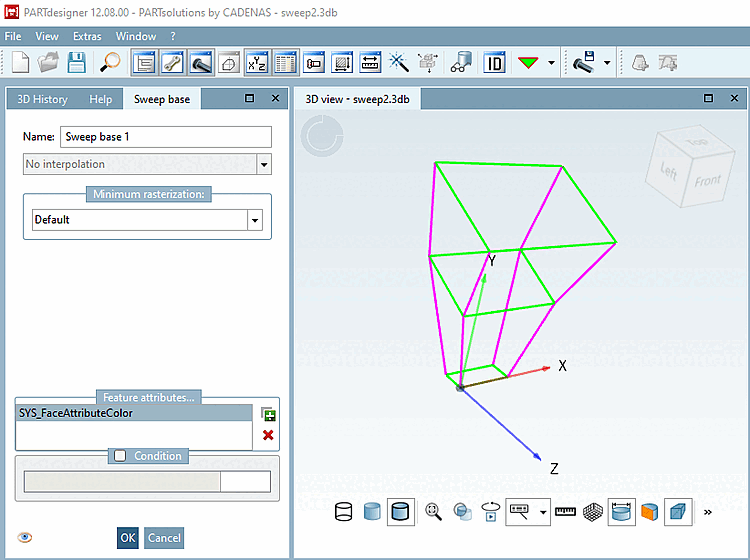

    Finestra di aggancio "Storia di base [Sweep base]" e vista 3D [3D view]

    Figura 7.116. Finestra di aggancio "Storia di base [Sweep base]" e vista 3D [3D view]

  2. Facoltativamente, avere Nella finestra di dialogo Attributi feature... [Feature attributes...] è possibile aggiungere colori o materiali utilizzando pulsante.

  3. Inserire il nome desiderato e confermare con OK.

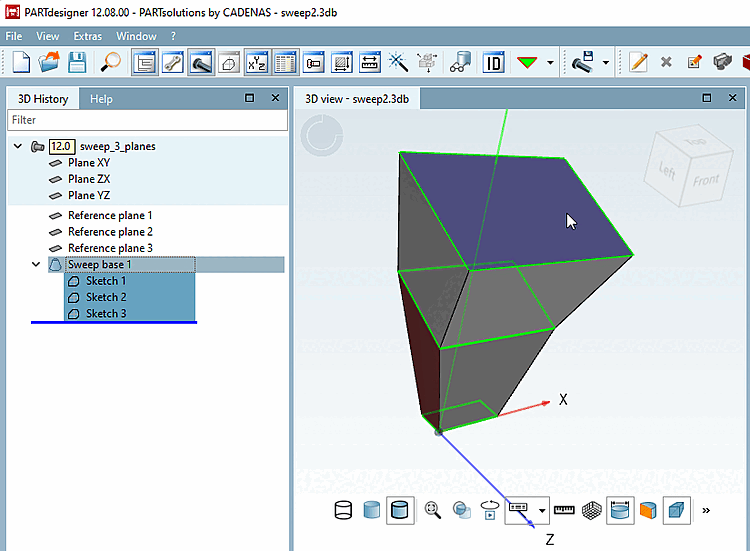

    Progressione di base [Sweep base]: Risultato

    Figura 7.117.  Progressione di base [Sweep base]: Risultato
