1.2.5.2. Exemples

1.2.5.2.1. Exemple 1 : définir le chemin d'importation à l'aide de "pdmProxyPdmDocumentI

Un Petit exemple de définition du chemin d’importation d’un élément (avec Utilisation de pdmProxyPdmDocumentI ).

Créer un filtre VBS nœud juste après le service de conversion (c’est-à-dire avant que le convertisseur n’ait fonctionné). Poser VBS ( plugin_template.vbs ) et Classe VB ( _AfterConversion ).

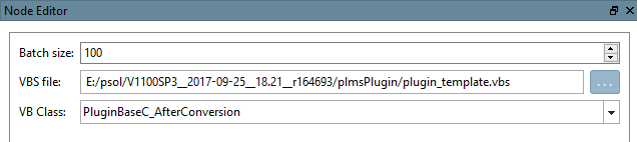

Nœud de filtre VBS

Éditeur de nœuds [Node Editor]

Ouvrez le script VBS.

Allez à la fonction "AfterConversion".

Insérez les lignes de code suivantes :

dim docProp = item.GetPropertiesObject()
dim pathProp = Application.GetObject("pdmProxies.ObjectFactory").createPdmProxiesObject
 ("pdmProxyPropertyObjectC", "Testpath/test")
pathProp.setType("STRING")
docProp.setProperty("path",pathProp)

Explications :

Obtenir l'objet de propriété racine (valeur de retour pdmProxyAttributeContainerC)
```
dim docProp = item.GetPropertiesObject()
```

Créer un nouveau pdmProxyPropertyObjectC & setValue et Type

dim pathProp = Application.GetObject("pdmProxies.ObjectFactory").
 createPdmProxiesObject("pdmProxyPropertyObjectC", "Testpath/test")

pathProp.setType("STRING")

Ajouter pdmProxyPropertyObjectC à pdmProxyAttributeContainerC
```
docProp.setProperty("path",pathProp)
```

Le converter.vbs (exécuté pendant AttributeMapper) convertit le chemin d’accès à l’attribut en une classification de l’attribut Produit.

En classification :

   "Name": "path",
   "Group": "document",
   "Value": {
                  "Text": "Testpath/test"
   },
                  "Id": "path"
   },

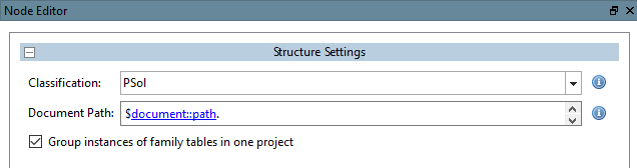

Modifier le nœud de structure dans PARTdataCenter

Chemin d’accès au document [Document Path] : $document::path.
(Groupe : document ; Nom : chemin --> voir Classification PARTdataCenter)

Informations complémentaires

En fonction de la fonction utilisée dans le code, il faut choisir le groupe approprié dans le nœud de structure.

Exemple tiré du script :

Faible docProp = élément. GetPropertiesObject() -->

Mapping de fonctions sur des groupes :

GetPropertiesObject()	--> document
GetFileProperties()	--> fichier
GetCadAttributes()	--> cad
GetCadDimensions()	--> dimension
GetPdmAttributes()	--> pdm
GetCustomAttributes()	--> custom
