Les variables PARTsolutions (géométriques, NT, NN, LINA, etc.) et tous les champs de la base de données des liens (s'il existe un couplage ERP) peuvent être transmis à NX via un mapping d'attributs. Elles sont alors affichées dans la boîte de dialogue Component Properties.

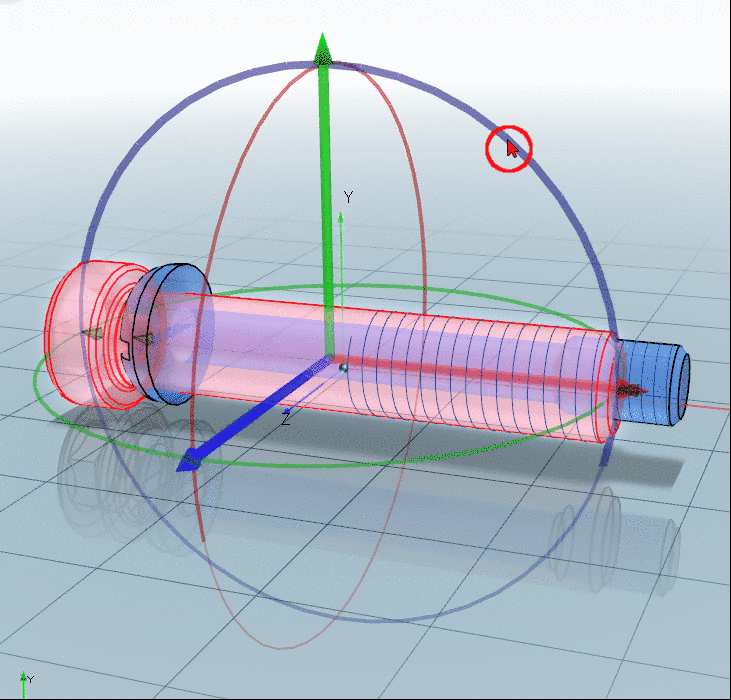

Attributs avec préfixe "_CNS".

Le mappage des attributs est contrôlé par les deux blocs suivants :

AttributeMapping(is3d) Dans le bloc "AttributeMapping(is3d)", vous pouvez définir si les attributs standards de PARTsolutions doivent être transmis au système de CAO et si oui, dans quelle(s) langue(s).

Définissez la langue souhaitée sous Attr_CopyFrom_01. Les clés Attr_Content_01 et Attr_Section_01 restent inchangées.

default: les attributs sont exportés en anglais. langue spécifiée: Les attributs par défaut sont exportés dans la langue spécifiée.

Valeurs possibles:

default,german,english,italian,french,spanish,portuguese,czech,slovak,hungarian,slovenian,dutch,danish,finnish,russian,japanese,korean,chinese,polish

	Remarque
	S'il n'y a pas de traduction pour les attributs dans la langue enregistrée, aucun attribut ne sera exporté (même en allemand).

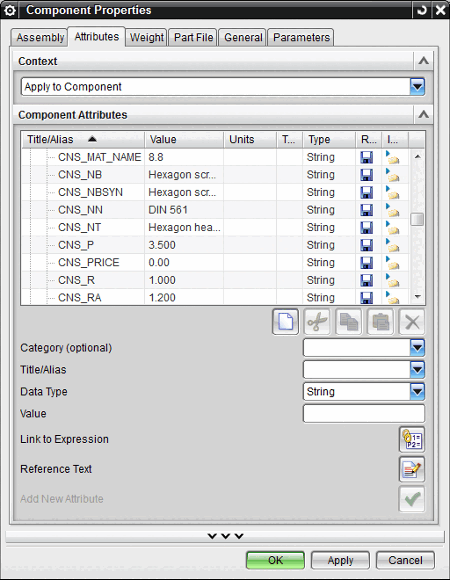

Aucune entrée: si tous les champs Attr_CopyFrom sont laissés vides, aucun attribut standard ne sera exporté. (Si vous souhaitez exporter explicitement des attributs spécifiques, utilisez pour cela le bloc CadDocumentAttributes). Dans NX, les attributs sont affichés dans la boîte de dialogue Component Properties(voir illustration ci-dessus).

Définir un préfixe pour les attributs PARTsolutions

Pour définir un préfixe, procédez comme suit :

Insérez une nouvelle clé Attr_Prefix_01 via la commande Insérer une clé [Insert key] du menu contextuel. La valeur de la clé est le préfixe.

Enregistrez les paramètres dans PARTadmin.

Exporter une pièce vers NX.

-> Maintenant, tous les attributs PARTsolutions contiendront le préfixe (dans l'exemple ci-dessus, il s'agit de "CNS_").
