Le variabili PARTsolutions (geometriche, NT, NN, LINA, ecc.) e tutti i campi del database di collegamento (se esiste un collegamento ERP) possono essere trasferiti a NX tramite la mappatura degli attributi. Questi vengono poi visualizzati nella finestra di dialogo Proprietà del componente.

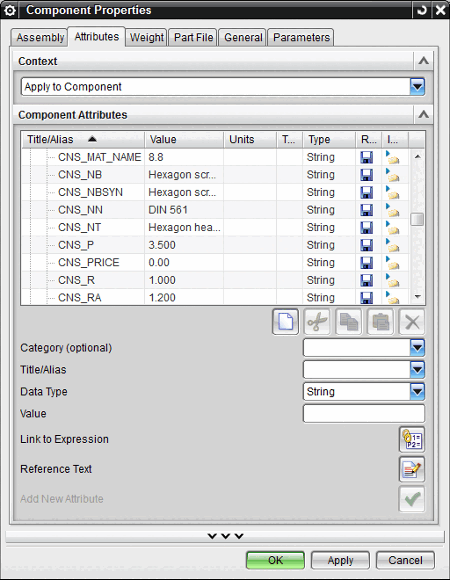

Figura 2.144. Attributi con prefisso "_CNS"

La mappatura degli attributi è controllata dai due blocchi seguenti:

AttributeMapping(is3d) Nel blocco "AttributeMapping(is3d)" è possibile definire se gli attributi standard di PARTsolutions devono essere trasferiti al sistema CAD e, in caso affermativo, in quale/i linguaggio/i.

Impostare la lingua desiderata in Attr_CopyFrom_01. I tasti Attr_Content_01 e Attr_Section_01 rimangono invariati.

default: gli attributi vengono esportati in inglese. Lingua specificata: Gli attributi predefiniti vengono esportati nella lingua specificata.

Valori possibili:

default,tedesco,inglese,italiano,francese,spagnolo,portoghese,ceco,slovacco,ungherese,sloveno,olandese,danese,finlandese,russo,giapponese,coreano,cinese,polacco

	Nota
	Se non esiste una traduzione per gli attributi nella lingua inserita, non viene esportato alcun attributo (nemmeno in tedesco).

Nessuna voce: se tutti i campi Attr_CopyFrom sono lasciati vuoti, non vengono esportati attributi standard. (Se si desidera esportare esplicitamente attributi specifici, utilizzare il blocco CadDocumentAttributes). In NX, gli attributi sono visualizzati nella finestra di dialogo Proprietà del componente(vedere l'illustrazione precedente).

Definizione del prefisso per gli attributi PARTsolutions

Per impostare un prefisso, procedere come segue:

Inserire una nuova chiave Attr_Prefix_01 tramite il comando del menu contestuale Inserisci chiave [Insert key]. Il valore della chiave è il prefisso.

Salvare le impostazioni in PARTadmin.

Esportare una parte in NX.

-> Ora tutti gli attributi di PARTsolutions conterranno il prefisso (nell'esempio precedente è "CNS_").
