L'utilisation de la recherche de topologie [Topology search] s'impose pour les pièces qui sont moins caractérisées par leur forme que par des caractéristiques spéciales.

La forme d'une équerre, par exemple, n'est pas nécessairement déterminante pour sa fonction. En revanche, le nombre, la taille et la disposition de ses trous de perçage la caractérisent clairement.

Recherche de propriétés topologiques spéciales caractéristiques du composant requis (même au sein de grands assemblages) :

exemple :

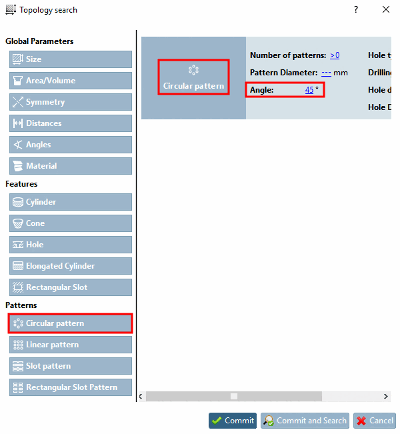

Sélectionnez des motifs circulaires [Circular Pattern] avec un angle [Angle] de 45°.

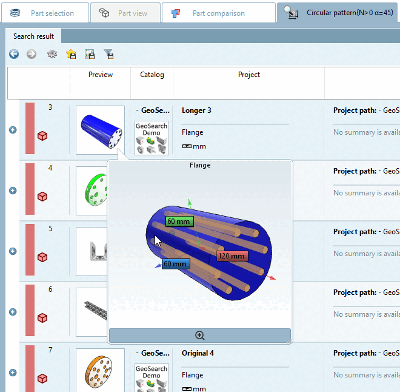

résultat :

Pour plus de détails, voir la Section 3.1.6.4.12, «  Recherche de topologie  » in ENTERPRISE 3Dfindit (Professional) - Utilisateurs.
