1.2.10.  Ricerca topologica

ricerca della topologia [Topology search]:

La ricerca topologica [Topology search] può essere utilizzata per parti caratterizzate non tanto dalla forma quanto da caratteristiche particolari.

La forma di una staffa, ad esempio, non è necessariamente determinante per la sua funzione. Tuttavia, il numero, la dimensione e la disposizione dei fori la caratterizzano chiaramente.

Ricerca di speciali proprietà topologiche caratteristiche del componente richiesto (anche all'interno di grandi assiemi):

  • Dimensione [Size]

  • Superficie/volume [Area/Volume]

  • Fori di perforazione [Boreholes]

  • Simmetria [Symmetry]

  • Angolo [Angle]

  • Modello a cerchio [Circular Pattern]

  • ecc.

Esempio:

Selezionare il modello di cerchio [Circular Pattern] con angolo di [Angle] 45°.

Schema circolare con angolo di 45° (8 posizioni)

Figura 1.19. Schema circolare con angolo di 45° (8 posizioni)

Risultato:

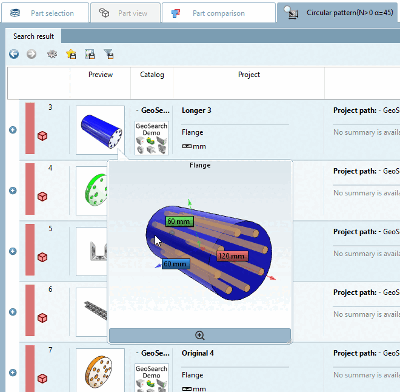

Risultato: modello circolare con 8 posizioni

Figura 1.20. Risultato: modello circolare con 8 posizioni

Per maggiori dettagli, vedere Sezione 3.1.6.4.12, “ Ricerca topologica ” in ENTERPRISE 3Dfindit (Professional) - Utente.
