7.9.3.7.4.  Cercle tangent à 3 cercles

cercle tangentiellement à 3 Cercle [Circle tangent to 3 circles]

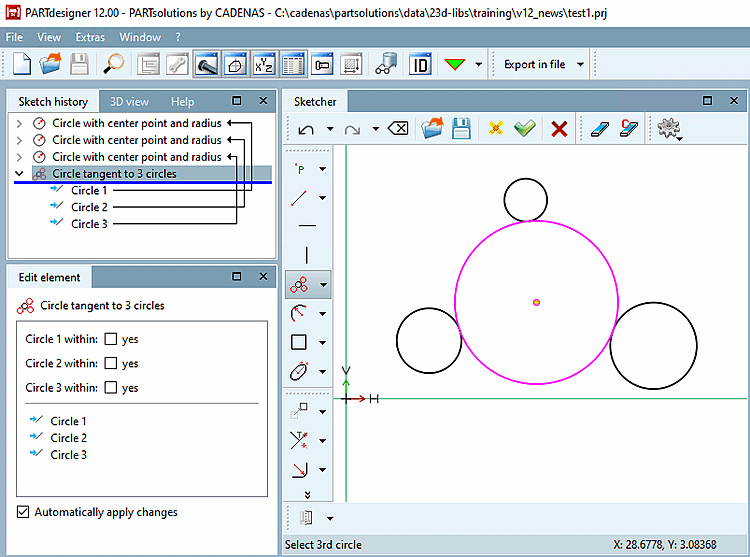

Cercle tangent à l'intérieur de 3 cercles d'origine

Cercle tangent à l'intérieur de 3 cercles d'origine

  1. Activer l’outil cercle tangentiellement à 3 Cercle. [Circle tangent to 3 circles]

  2. Sélectionnez dans l'ordre les 3 cercles d'origine.

    -> Le nouveau cercle est inséré tangentiellement aux 3 cercles d'origine.

Dans la fenêtre d'ancrage Editer élément [Edit element], vous avez la possibilité de placer un, deux ou les trois cercles d'origine dans le cercle tangent.

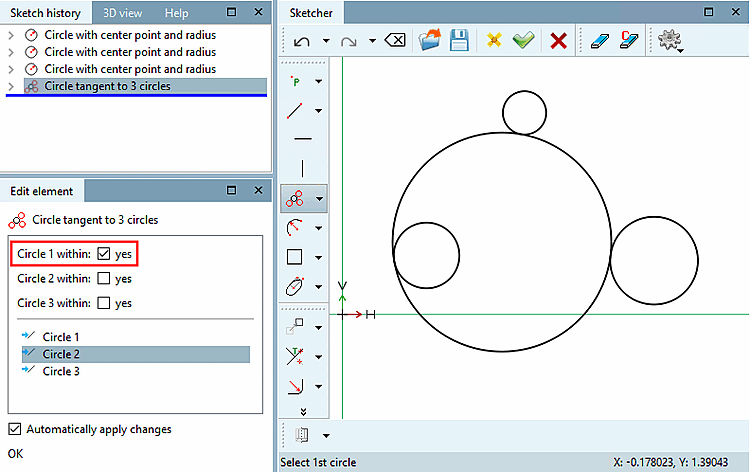

Exemple : cercle 1 à l'intérieur du cercle tangent

Exemple : cercle 1 à l'intérieur du cercle tangent

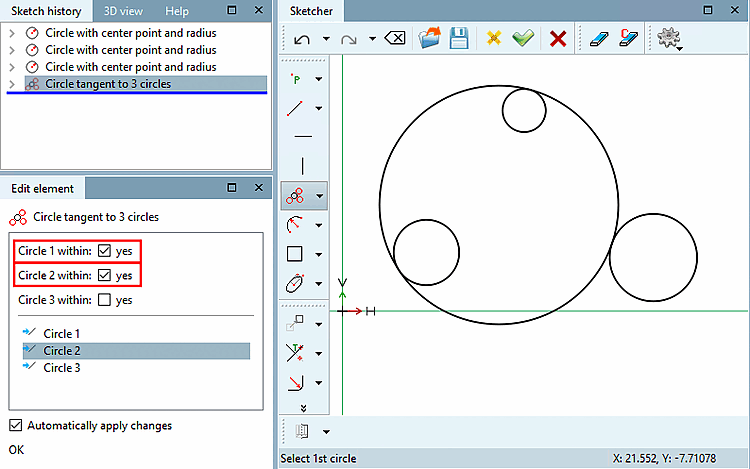

Exemple : Cercle 1 et 2 à l'intérieur du cercle tangent

Exemple : Cercle 1 et 2 à l'intérieur du cercle tangent

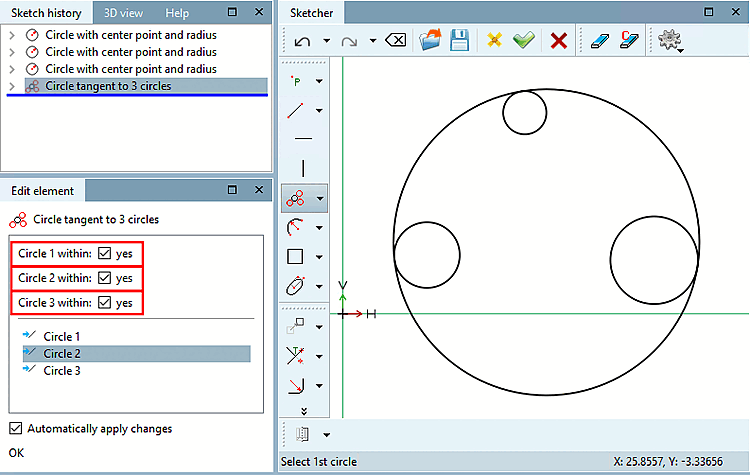

Exemple : cercles 1, 2 et 3 à l'intérieur du cercle tangent

Exemple : cercles 1, 2 et 3 à l'intérieur du cercle tangent
