7.9.3.7.4.  Cerchio tangente a 3 cerchi

cerchio tangenzialmente a 3 Cerchio [Circle tangent to 3 circles]

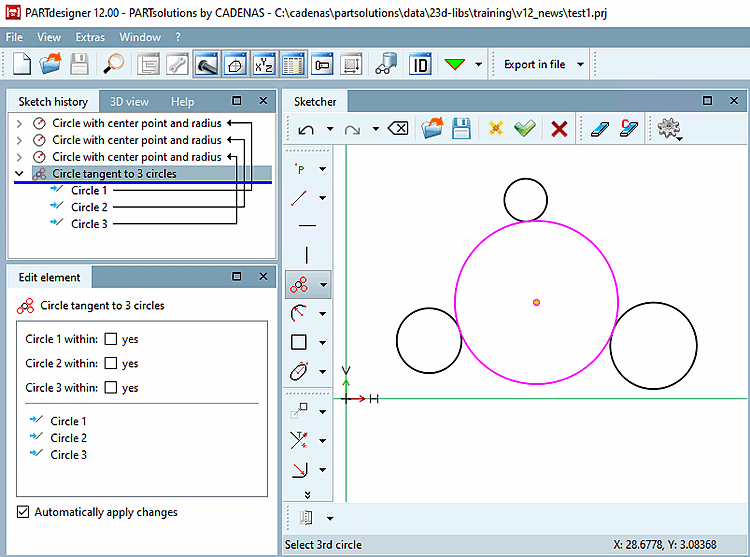

Cerchio tangenzialmente toccante all'interno di 3 cerchi originali

Figura 7.683. Cerchio tangenzialmente toccante all'interno di 3 cerchi originali

  1. Attiva lo strumento cerchio tangenzialmente a 3 Cerchio. [Circle tangent to 3 circles]

  2. Selezionare i 3 cerchi originali uno dopo l'altro.

    -> Il nuovo cerchio viene inserito tangenzialmente ai 3 cerchi originali.

Nella finestra di aggancio Modifica elemento [Edit element], si può scegliere di collocare uno, due o tutti e tre i cerchi originali nel cerchio che tocca tangenzialmente.

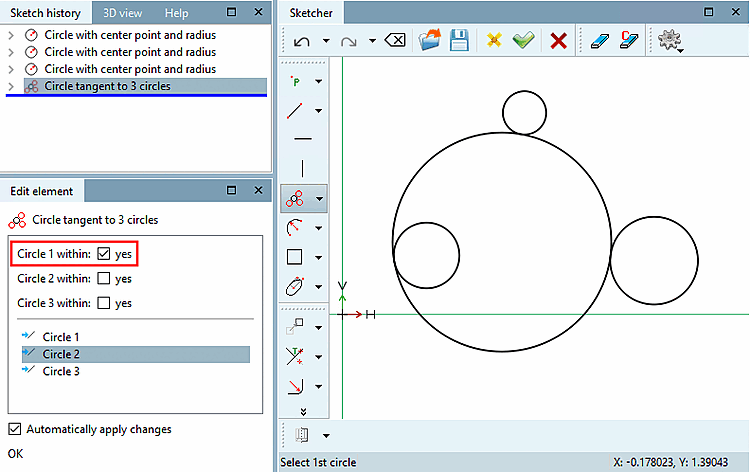

Esempio: cerchio 1 all'interno del cerchio che tocca tangenzialmente

Figura 7.684. Esempio: cerchio 1 all'interno del cerchio che tocca tangenzialmente

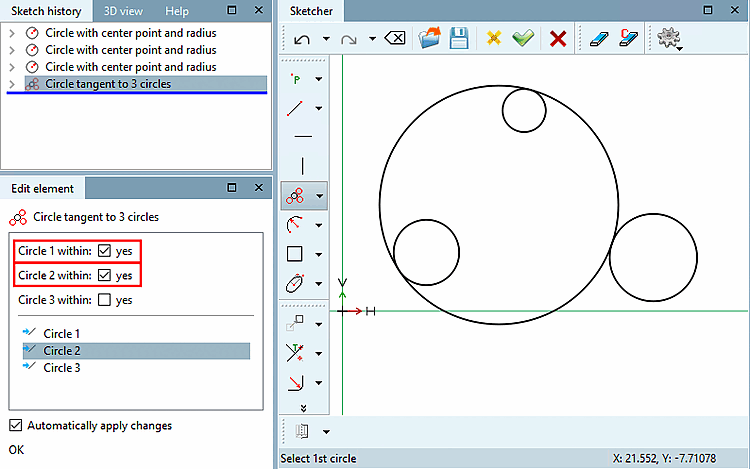

Esempio: i cerchi 1 e 2 all'interno del cerchio tangenzialmente toccante

Figura 7.685. Esempio: i cerchi 1 e 2 all'interno del cerchio tangenzialmente toccante

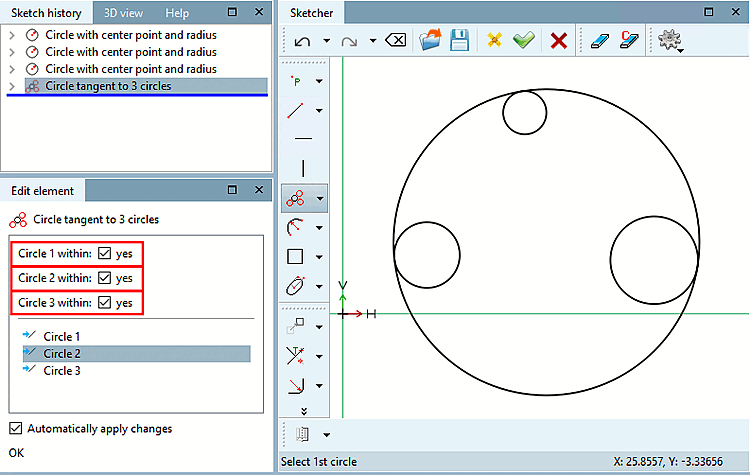

Esempio: i cerchi 1, 2 e 3 all'interno del cerchio tangenzialmente toccante

Figura 7.686. Esempio: i cerchi 1, 2 e 3 all'interno del cerchio tangenzialmente toccante
