8.4.10.  Vue technique

Dans Dans cette section, vous trouverez des explications sur les options de réglage de Vue technique [Technical view] .

  • Généralités [General]: voir Section 8.4.2, « Paramètres généraux ».

    [Remarque]Remarque

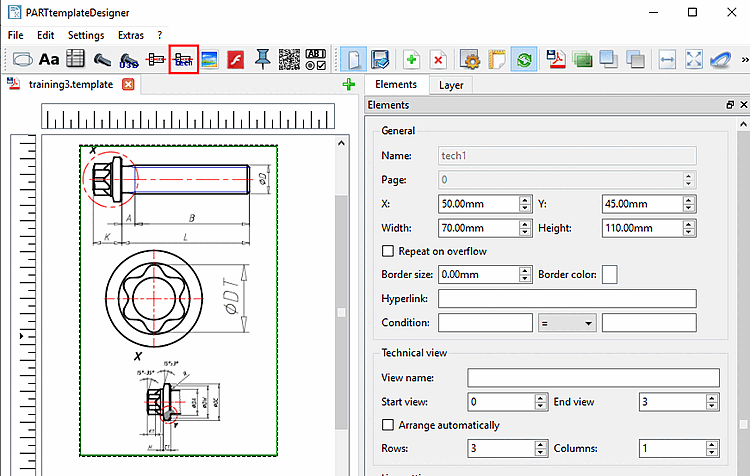

    La largeur [Width] ou la hauteur [Height] disponible vous permet de contrôler indirectement la distance entre les différentes dérivations (cf. illustration ci-dessus).

  • Vue technique [Technical view]:

    • Vue Nom [View name]:

      Il n'est généralement pas recommandé d'indiquer le nom de la vue, car le nom peut être différent pour chaque composant.

      Il est préférable d'indiquer les vues techniques sous forme de liste numérique.

      0,1,2,etc.

      [Remarque]Remarque

      Le comptage commence à 0.

      [Remarque]Remarque

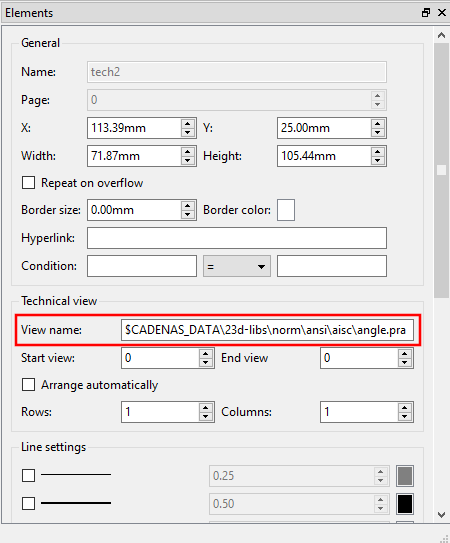

      Pour certains assistants, des vues techniques (*.pra,*.2db, etc.) qui ne sont pas définies dans le projet doivent être intégrées. Dans ce cas, saisissez directement le chemin d'accès.

    • Vue de départ [Start view] / Vue d'arrivée [End view]:

      Vous pouvez également indiquer une plage. Choisissez une valeur suffisamment grande pour la vue finale [End view], afin que les vues techniques puissent être affichées dans tous les cas.

    • Disposer automatiquement [Arrange automatically]:

      La disposition automatique suit cette logique :

      • 1 vue : 1 ligne, 1 colonne

      • 2 vues : 1 ligne, 2 colonnes

      • 3 vues : 2 lignes, 2 colonnes

      • 4 vues : 2 lignes, 2 colonnes

      • 5 vues 3 lignes, 3 colonnes

      • etc.

      Si l'option est désactivée, le paramètre sous rangées [Rows] / colonnes [Columns] est utilisé.

    • rangées [Rows] / colonnes [Columns]: Indiquez explicitement la disposition.
