Les pièces individuelles doivent être modélisées de préférence avec des corps de contrôle et être aussi simples que possible (cylindre = extrusion d'un cercle plutôt que rotation d'un rectangle). Dans certaines situations particulières (ex. : balayages), il peut être nécessaire de faire pivoter une esquisse non rectangulaire. Cela est géométriquement admissible pour le niveau de détail géométrique élevé (LOG), mais génère davantage d'opérations CAO lors de la création de la géométrie et comporte un potentiel d'erreur plus élevé pour le transfert vers un système CAO. Vous trouverez des détails à ce sujet sur Section 3.5.3, « Corps de contrôle pour modèles VDI » et Section 3.5.2.3, « LOG (ancienne dénomination "LOD") ».

L'orientation globale de l'objet (direction des axes X/Y/Z) doit correspondre à l'orientation du système cible.

	Remarque
	Il est fortement recommandé d'éviter les rotations trop nombreuses dans les pièces ainsi que dans les assemblages, car cela entraîne de très nombreuses opérations dans les interfaces CAO.

Il s'agit de

L'alignement pour les objets MEP est explicitement décrit dans la norme VDI 3805 (pour plus de détails, voir Section 3.5.2.6, « Exemples d'objets ».)

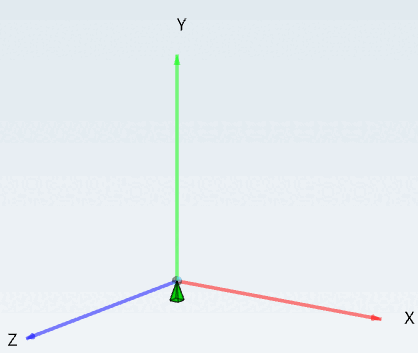

Alignement des axes

Pour les vannes / accessoires de tuyauterie, la description de la directive VDI 3805 de la fiche correspondante est également valable.

Chaque domaine spécialisé (regroupé en feuilles dans la VDI 3805) dans MEP a sa propre orientation spécifique. Les pompes, les vannes, etc. ont des positionnements différents autour du point zéro absolu.

	Important

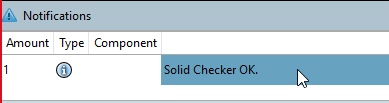

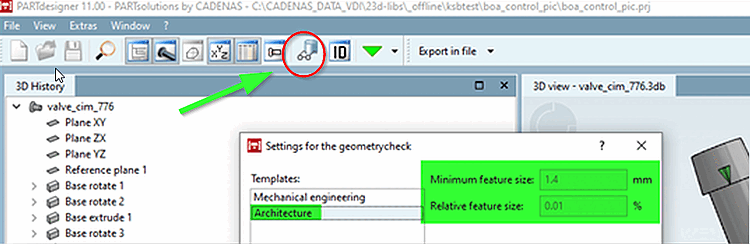

	Le placement du point zéro absolu (0/0/0), ainsi que l'orientation de l'axe X sur l'axe du tube sont décrits dans la norme VDI 3805. Dans PARTdesigner, la fonction Vérifier la pièce [Test part] (modèle : "Architecture") doit être exécutée avec succès et sans erreur à chaque modification de la géométrie et de l'esquisse.

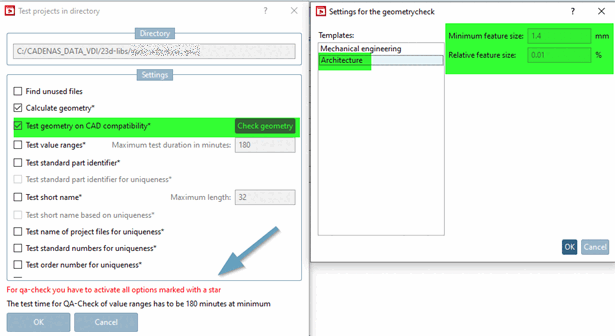

C'est la condition de base pour un "TestMeta" (vérification de la géométrie et des variantes au niveau du projet et du répertoire) afin d'atteindre le niveau d'assurance qualité >4. Voir à ce sujet le manuel eCATALOGsolutions dans la section Section 5.8.2.1.12, «  Tester le projet / tester le répertoire  ».

Des esquisses simples, référencées sur des plans et paramétrées, et le contrôle immédiat de la géométrie générée à l'aide du Geometrie-Checker de PARTdesigner (fonction Vérifier la pièce [Test part] ) dans le bon réglage, constituent la base élémentaire d'une structure de données facile à lire et pouvant être gérée en peu de temps.
