7.9.3.7.3.  Cercle tangent à 2 éléments (cercle/ligne/arc)

cercle tangentiellement à 2 éléments (Cercle/Ligne/Arc) [Create circle tangent to 2 elements (circle/line/arc)]

Créer un cercle tangent à des lignes, des arcs et des cercles.

Exemple : cercle entre les axes de coordonnées.

  1. Cliquez sur le premier élément à toucher.

  2. Cliquez sur le deuxième élément à toucher.

  3. Étirez le cercle jusqu'au rayon souhaité et fixez-le d'un clic de souris.

  4. Si nécessaire, ajustez le rayon dans la fenêtre du docking Éditer l'élément [Edit element].

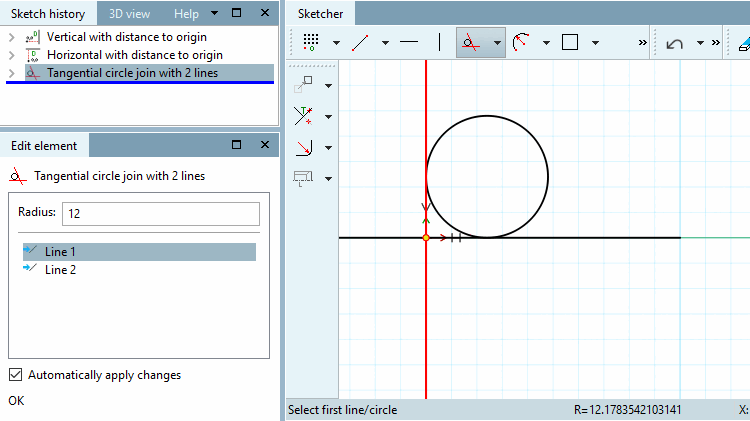

Cercle tangent à 2 éléments (cercle/ligne/arc) [Create circle tangent to 2 elements (circle/line/arc)]

Cercle tangent à 2 éléments (cercle/ligne/arc) [Create circle tangent to 2 elements (circle/line/arc)]
