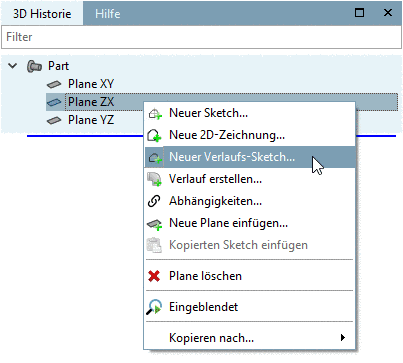

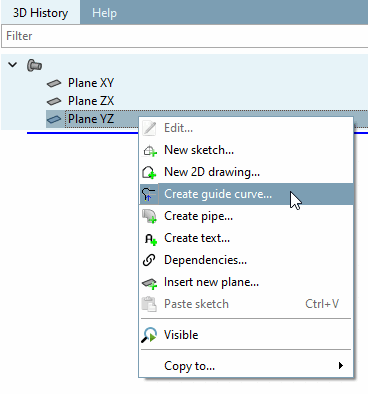

Dans l'onglet Historique 3D [3D History], cliquez sur la commande de menu contextuel Nouvelle courbe de progression.... [Create guide curve...]

-> Le Sketcher s'ouvre.

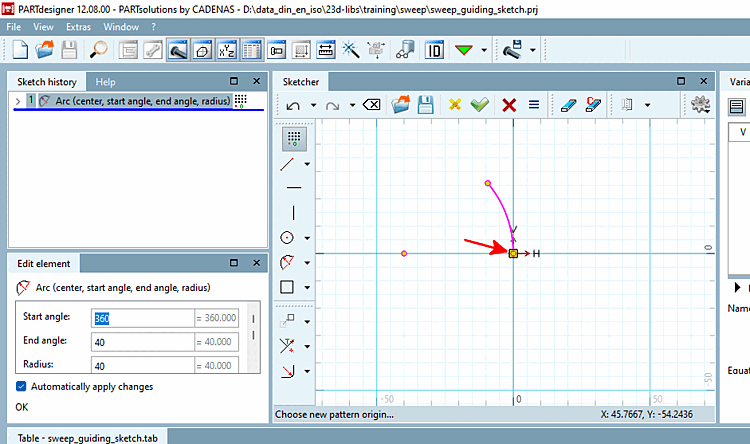

Créez la courbe de progression et placez impérativement l' origine du motif [Pattern origin] au début de la courbe de progression.

Remarque La courbe de progression doit avoir un contour ouvert.

Fermez le sketch.

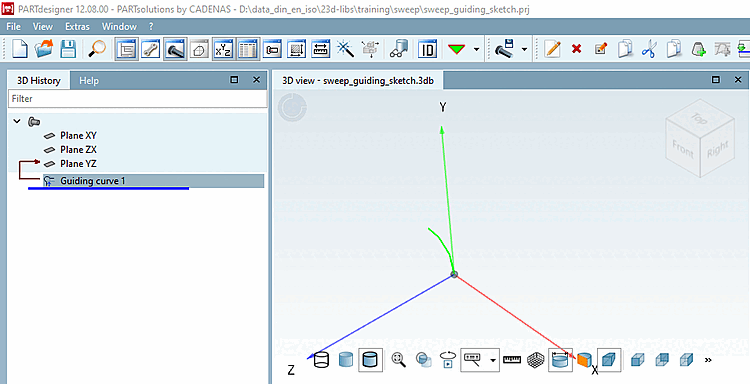

-> Dans l' historique 3D [3D History], le sketch est maintenant affiché comme courbe de guidage.

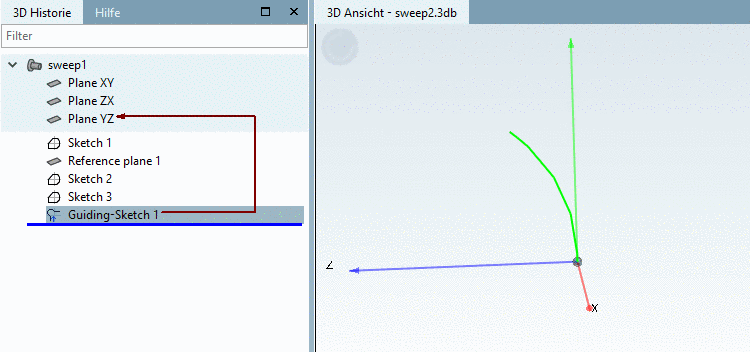

Courbe de guidage

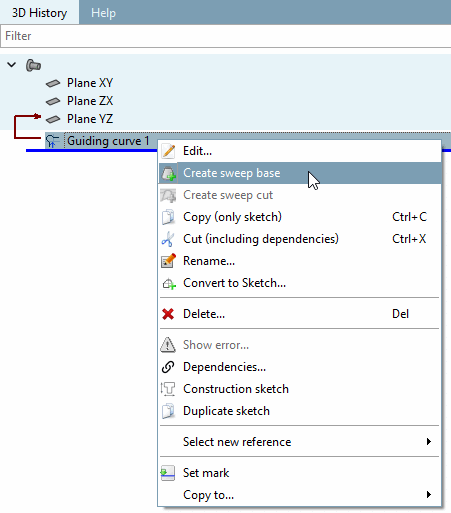

Dans le menu contextuel de Guiding-Sketch, cliquez sur la commande Créer un tracé de base [Create sweep base].

La page d'onglet Historique de base [Sweep base] s'ouvre.

Cliquez sur le bouton Créer [Create] sous Esquisse de départ [Start sketch].

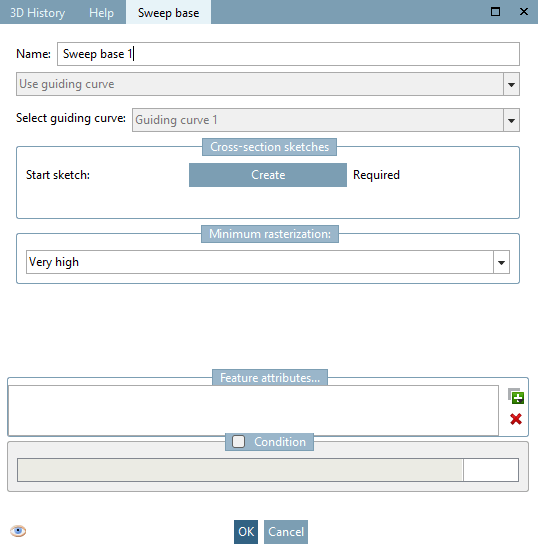

Page d'onglet "Historique de base [Sweep base]

-> Le Sketcher s'ouvre.

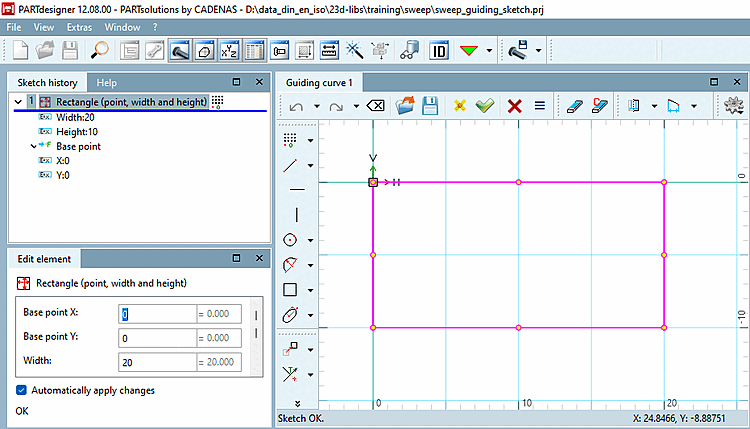

Créer l' esquisse de départ [Start sketch].

Remarque L'esquisse de départ créée avec cette variante n'est pas enregistrée dans l' historique 3D [3D History].

Cliquez modifications . [Accept changes]

-> Sur la page d'onglet Historique de base [Sweep base], une coche verte apparaît maintenant sous Esquisse de départ [Start sketch].

Confirmez en cliquant sur OK.

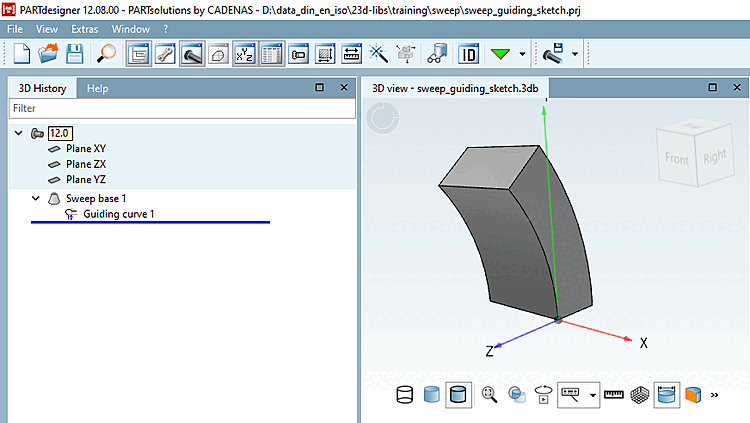

Le balayage est maintenant créé à partir de l' esquisse de départ [Start sketch] et du tracé [History].
