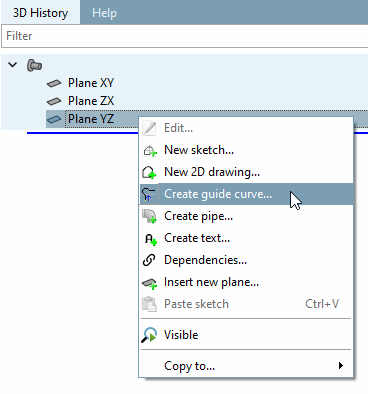

Klicken Sie auf der Registerseite 3D Historie [3D History] auf den Kontextmenübefehl Neue Verlaufs-Kurve... [Create guide curve...].

-> Der Sketcher wird geöffnet.

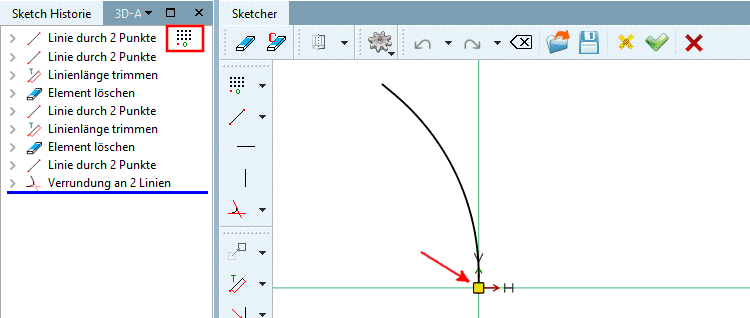

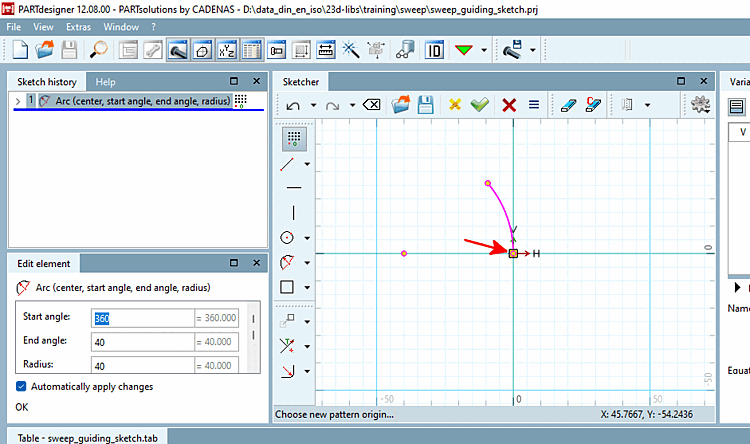

Erstellen Sie die Verlaufs-Kurve und setzen Sie unbedingt den Musterursprung [Pattern origin] und zwar an den Anfang der Verlaufs-Kurve.

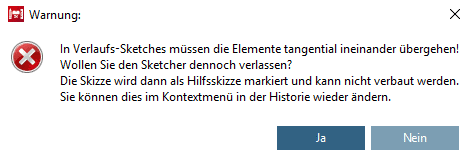

Hinweis Die Verlaufs-Kurve muss eine offene Kontur haben.

Schließen Sie den Sketch.

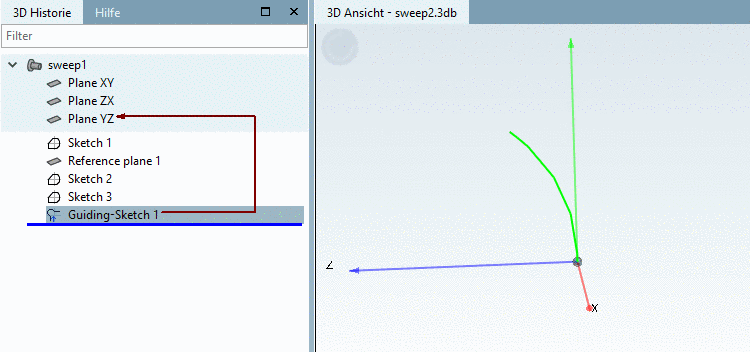

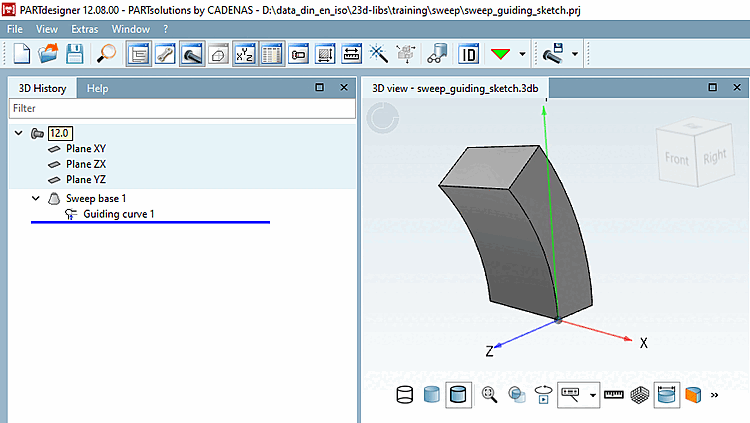

-> In der 3D Historie [3D History] wird der Sketch nun als Guiding curve angezeigt.

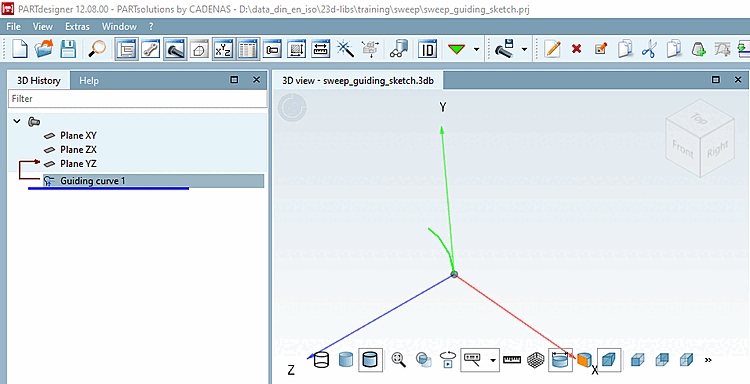

Guiding curve

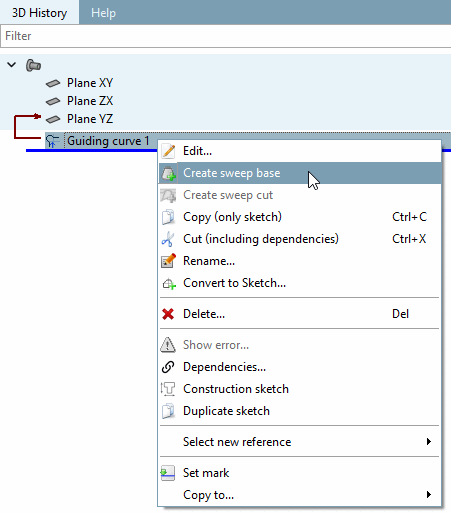

Klicken Sie im Kontextmenü von Guiding-Sketch auf den Befehl Basis Verlauf erstellen [Create sweep base].

Die Registerseite Basis Verlauf [Sweep base] wird geöffnet.

Klicken Sie unter Start-Skizze [Start sketch] auf den Button Erzeugen [Create].

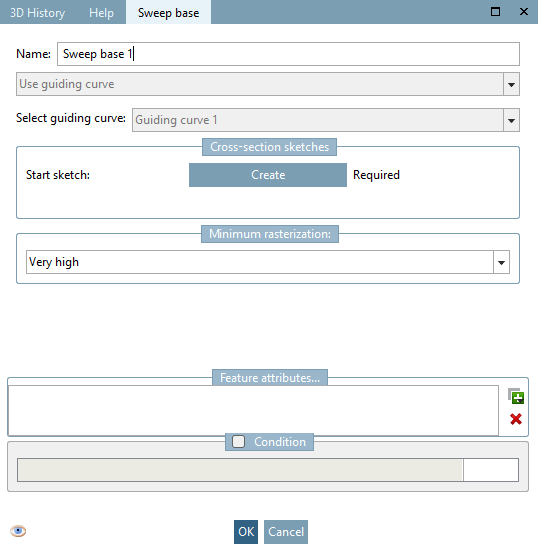

Registerseite "Basis Verlauf [Sweep base]"

-> Der Sketcher wird geöffnet.

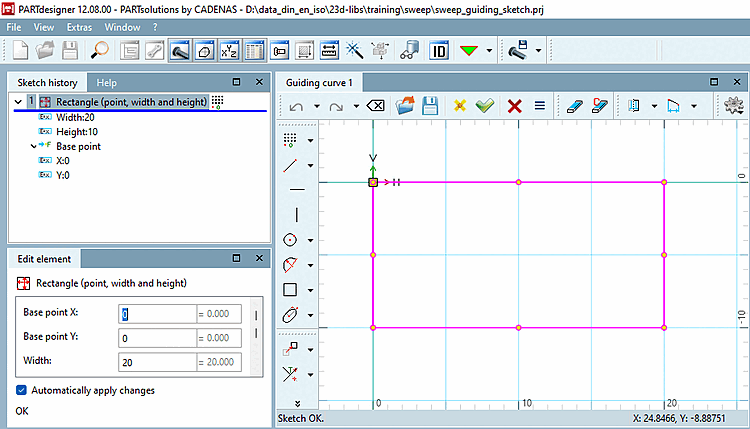

Erstellen Sie die Start-Skizze [Start sketch].

Hinweis Die bei dieser Variante erzeugte Start-Skizze wird nicht in der 3D Historie [3D History] abgelegt.

Klicken Sie auf Änderungen übernehmen [Accept changes].

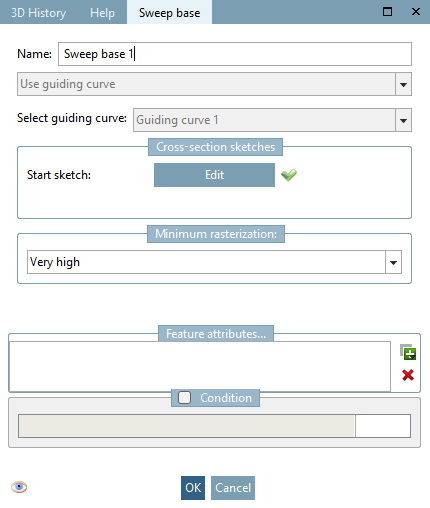

-> Auf der Registerseite Basis Verlauf [Sweep base] ist nun unter Start-Skizze [Start sketch] ein grünes Häkchen zu sehen.

Bestätigen Sie mit OK.

Aus Start-Skizze [Start sketch] und Verlauf [History] wird nun der Sweep erstellt.
