Dans le bloc BomNormalAttributes, vous déterminez quels attributs PARTsolutions doivent être transmis à la nomenclature.

En option, vous pouvez modifier les entrées de champ ou saisir des variables ou du texte dans des champs vides.

Par défaut, AutoCAD n'affiche que les attributs "Nom", "Description", "Norme" et "Matériau" dans la liste des pièces (table de nomenclature).

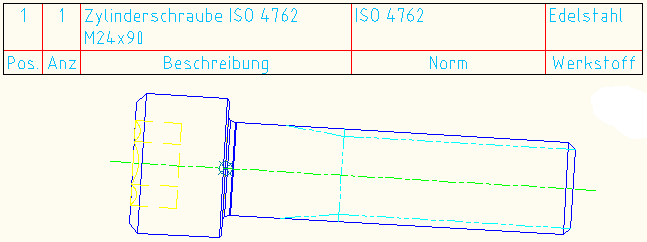

Exemple 1 : Attributs standard dans la nomenclature

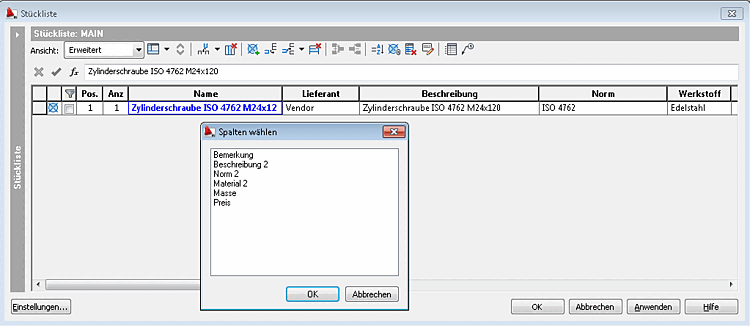

Si vous ajoutez des colonnes dans la boîte de dialogue Nomenclature, vous voyez dans la boîte de dialogue Sélectionner les colonnes quels autres attributs ont été transférés de PARTsolutions (comparer avec la figure Fig. „Nomenclature étendue avec les attributs "Nom" et "Fournisseur“). Dès que vous avez inséré les colonnes, celles-ci deviennent visibles avec la valeur transmise par PARTsolutions.

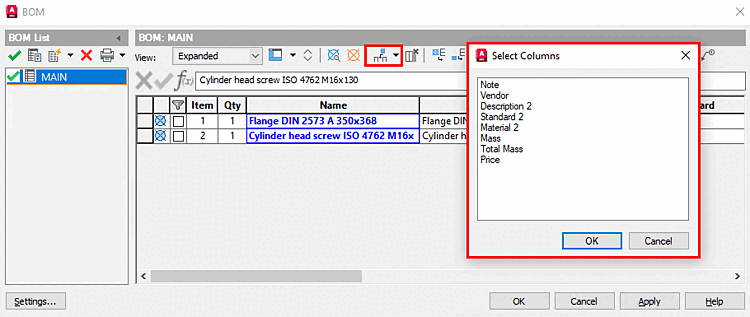

Nomenclature étendue avec les attributs "Nom" et "Fournisseur

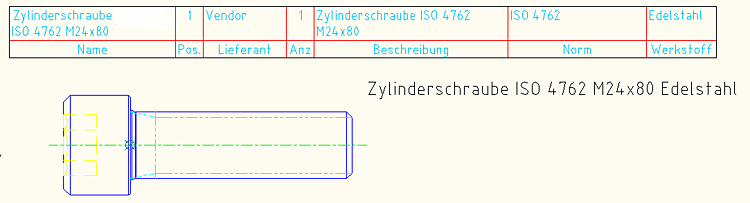

Tableau de nomenclature inséré dans le dessin avec les colonnes souhaitées :

Exemple 2 : Tableau de nomenclature avec attributs supplémentaires
