7.9.3.7.
Formes -> Cercles
7.9.3.7.1.
Cercle passant par le centre et le rayon/point
|  |
| Précédent | Suivant |

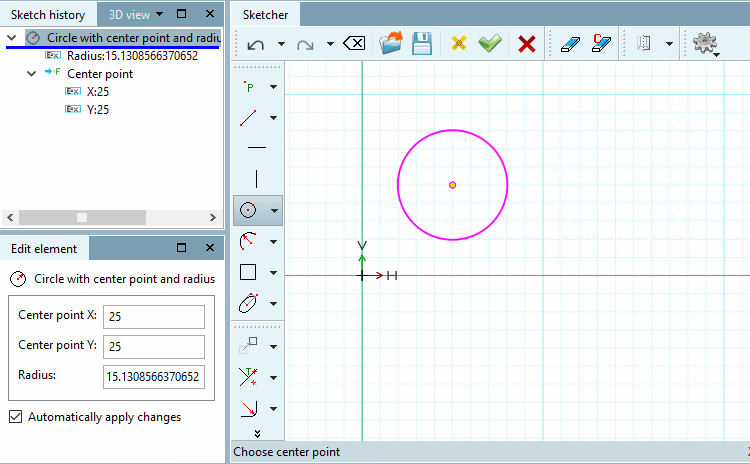

cercle par centre et
Rayon/Point [Circle with center point and radius/point]
Déterminer le cercle par son centre [Center point] et son rayon [Radius]
Choisir le point central [Choose center point]: Cliquez soit à l'endroit approximatif dans l'espace libre, soit utilisez un point de construction déjà existant ou placez auparavant un point [Point] comme centre.
Sélectionner un point sur le rayon [Choose point on radius]: Étirez le cercle avec la souris jusqu'au rayon souhaité et fixez le cercle en cliquant dessus.
Si nécessaire, ajustez les valeurs des points du centre X, du centre Y et du rayon [Radius] dans la fenêtre d'ancrage Editer l'élément [Edit element].
L'activation de l'option "Enclencher sur la grille" pour les cercles ne se fait pas sous Paramètres rapides [Quick settings] -> Enclencher sur la grille [Snap to grid], mais sous PARTdesigner -> Paramètres. [Settings...].. -> Sketcher (hist.) [Sketcher (feat.)] -> Grille [Grid] -> Paramètres scalaires [Scalar parameters]. Si la largeur est par exemple réglée sur 5, le cercle s'enclenchera sur des rayons multiples de 5, quelle que soit la direction dans laquelle vous vous déplacez avec la souris.
