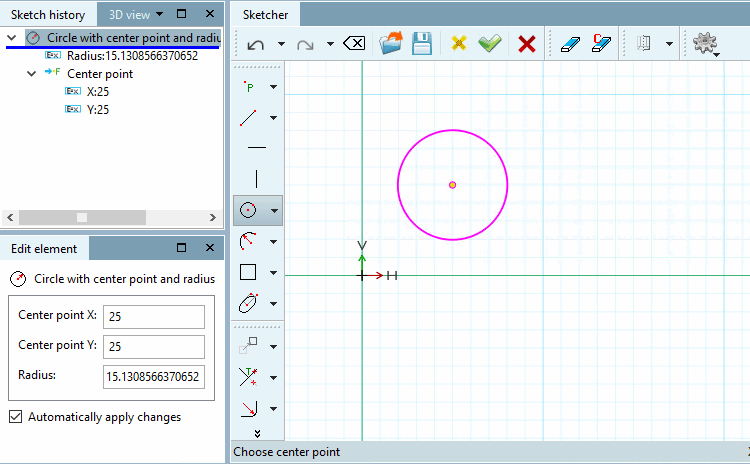

cerchio per centro e
Raggio/Punto [Circle with center point and radius/point]
Determinare la circonferenza tramite il centro [Center point] e il raggio [Radius].
Selezionare il punto centrale [Choose center point]: Fare clic sul punto approssimativo nello spazio libero o utilizzare un punto di costruzione esistente o impostare un punto [Point] come punto centrale in precedenza.
Selezionare il punto sul raggio [Choose point on radius]: Utilizzare il mouse per trascinare il cerchio sul raggio desiderato e fissare il cerchio facendo clic su di esso.
Se necessario, regolare i valori del punto centrale X, del punto centrale Y e del raggio [Radius] nella finestra di aggancio Modifica elemento [Edit element].
L'attivazione di "Snap to grid" per i cerchi non avviene in Impostazioni rapide [Quick settings] -> Snap to grid, ma in PARTdesigner -> Impostazioni [Settings...]... -> Sketcher (hist.) [Sketcher (feat.)] -> Griglia [Grid] -> Parametri scalari [Scalar parameters]. Se la larghezza è impostata su 5, ad esempio, il cerchio si aggancia ai raggi con multipli di 5, indipendentemente dalla direzione in cui si muove il mouse.
