3.6.3.2.2. Capteurs

Ci-dessous, un exemple montre comment classer un capteur et vérifier la classification dans le Mechatronics Concept Designer.

[Remarque]Remarque

Lacondition préalable est une classification CNS actuelle. Installez-la dans PARTadmin sous Mise à jour du catalogue [Catalog update] -> En ligne [Online] -> Sélection des classifications.

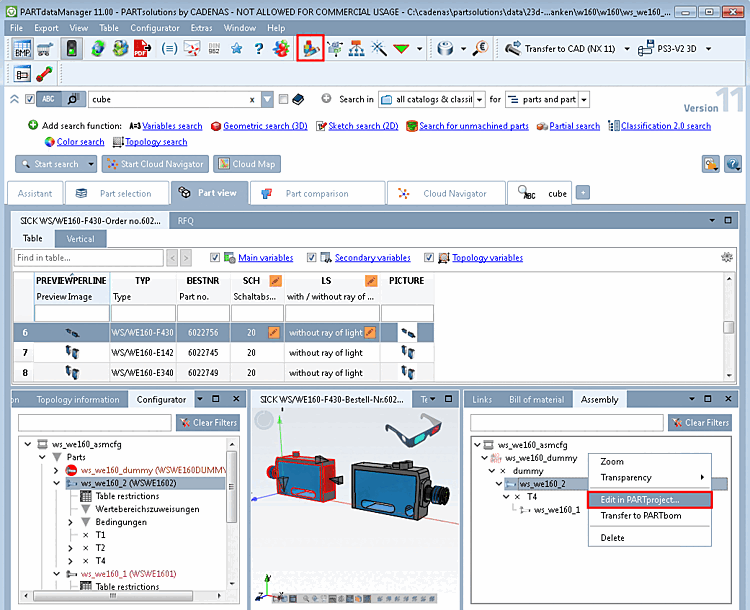

  1. Dans le configurateur [Configurator], sélectionnez la pièce détachée à classer dans l'assemblage et ouvrez-la dans PARTproject à l'aide de la commande de menu contextuel.

  2. Sélectionnez le fichier 3db à gauche sous Sélection du projet [Project selection].

    -> A droite, sous Editer le projet [Edit project], l' aperçu [Preview] apparaît.

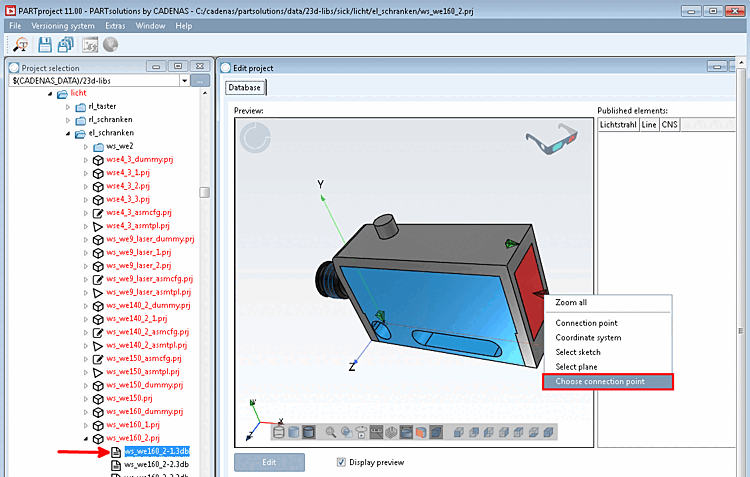

  3. Sur la fonction à classer (ici un point d'attache), appeler la commande Sélectionner un point d'attache [Choose connection point] du menu contextuel.

    [Remarque]Remarque

    Pour les capteurs, un point d'attache est utilisé pour la classification (du faisceau lumineux).

    -> Les classes existantes sont affichées sous l'aperçu.

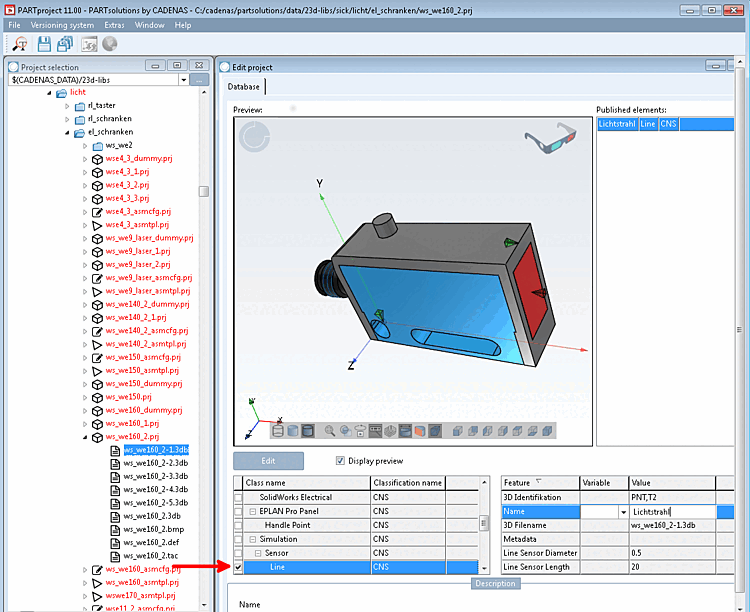

  4. Dans le cas d'un capteur, sélectionnez la classe sous Simulation -> Capteur -> Ligne.

    -> A droite de la classe sélectionnée, les différents attributs sont affichés.

    Dans le cas d'un capteur, veuillez définir les valeurs suivantes :

    • Nom: inscrivez le nom de votre choix.

    • Diamètre du capteur de ligne: Largeur et hauteur du faisceau lumineux

    • Line Sensor Length: longueur du faisceau lumineux

      [Remarque]Remarque

      Si seule la Line Sensor Length est indiquée, des capteurs unidimensionnels de type "Line" sont créés.

      Si Line Sensor Diameter est également présent, il permet de créer un capteur tridimensionnel de type "boîte" (NX ne peut pas utiliser de capteurs cylindriques).

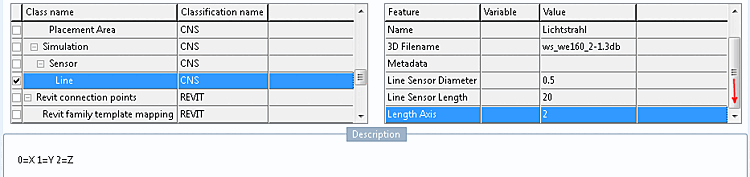

    • Axe de longueur:

      Faites défiler vers le bas pour voir cet attribut.

      Plage de valeurs: 0,1,2 (0 pour X, 1 pour Y et 2 pour Z)

      Un point d'attache est utilisé pour la classification du rayon lumineux. Le faisceau lumineux doit être orienté dans le même sens que l'axe X du système de coordonnées du modèle. Les points d'attache ont toutefois leur propre orientation (leur propre système de coordonnées).

      [Remarque]Remarque

      Malheureusement, les matrices PSOL et NX ne sont pas conformes sur la question de l'orientation. C'est pourquoi la classification des capteurs est complétée par une indication de l'orientation comme pour les bandes transporteuses et celle-ci doit être définie en conséquence.

      Pour déterminer la valeur correcte de l'attribut, procédez comme suit :

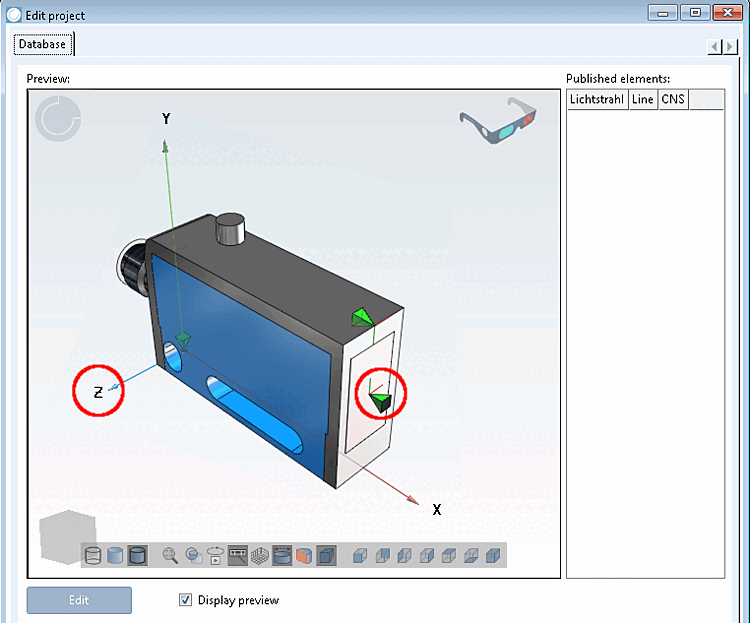

      1. Dans le système de coordonnées du point d'attache, déterminez la couleur de l'axe qui est de même direction que l'axe X du système de coordonnées du modèle.

        -> Pour les capteurs, il s'agira normalement de l'axe bleu.

      2. Déterminez quel est l'axe bleu dans le système de coordonnées du modèle.

        -> Il s'agit de l'axe Z.

      3. Définissez la valeur 2 comme valeur d'attribut pour Length axis (voir texte d'aide sous "Description").

    Les valeurs pour l' identification 3D [3D identification] et le nom du fichier 3D sont automatiquement définies. Les métadonnées [Metadata] peuvent rester vides.

  5. Enregistrez vos saisies dans PARTproject.

  6. Exportez la cellule photoélectrique en un clic sur à NX.

  7. Dans NX, ouvrez le Concepteur de mécatronique sous Application -> Autres.

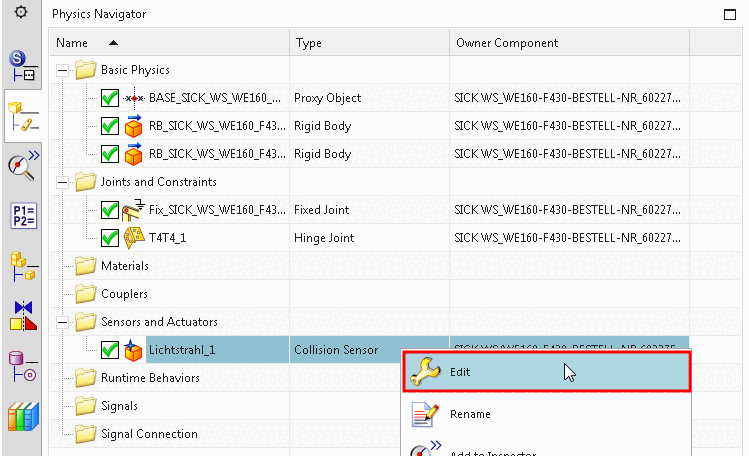

  8. Ouvrez le Physics Navigator.

    -> Sous Sensors et Actuators, vous voyez le point d'attache classifié.

  9. Cliquez sur Edit dans le menu contextuel.

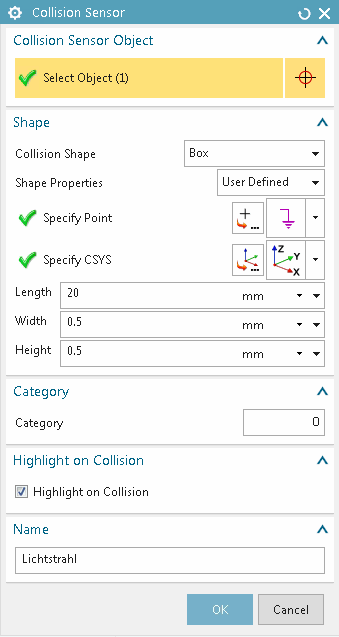

    -> La boîte de dialogue Capteur de collision s'ouvre.

    Vous voyez que Length, Width, Height et Name ont été repris de la classification.
