1.3.5.3.  Éditer des documents sur les produits

Sur la page de dialogue Editer les documents de produit [Edit documents in product], vous pouvez ajouter des géométries, des images d'aperçu et des dessins techniques.

Ajouter un [Add geometry] processus complet à l'exemple de la géométrie [Add geometry]:

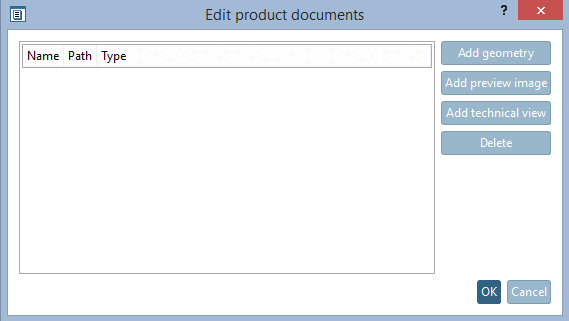

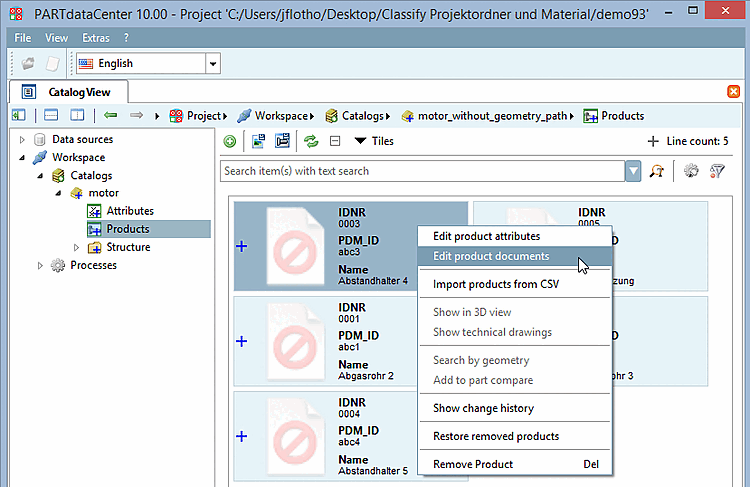

  1. Sélectionnez une ligne de produit et cliquez sur la commande du menu contextuel Editer les documents de produit [Edit documents in product].

    -> La fenêtre de dialogue du même nom s'ouvre.

  2. Cliquez sur Ajouter une géométrie [Add geometry].

    -> Une fenêtre d'exploration s'ouvre.

    Sélectionnez le document souhaité.

    [Remarque]Remarque

    Il faut choisir un document natif à cet endroit.

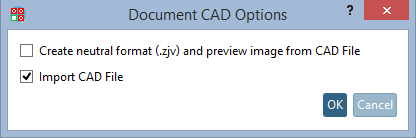

    -> La boîte de dialogue Options Document CAD [Document CAD options] s'ouvre.

  3. Activez l'option Importer un fichier CAO [Import CAD File] et cliquez sur OK.

    [Remarque]Remarque

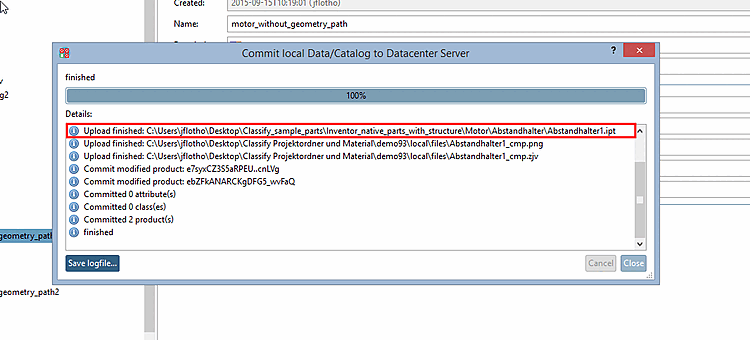

    Vous pouvez voir la différence entre l'option Créer un format neutre (.zjv) et une image d'aperçu du fichier CAO [Create neutral format (.zjv) and preview image from CAD File] et l'option Importer un fichier CAO [Import CAD File] lors du téléchargement sur le serveur dans le journal. Seule l'option Importation de fichier CAO [Import CAD File] inclut le document natif.

    Si l'option Importer fichier CAO [Import CAD File] est sélectionnée, .zjv et l'image d'aperçu sont également créés.

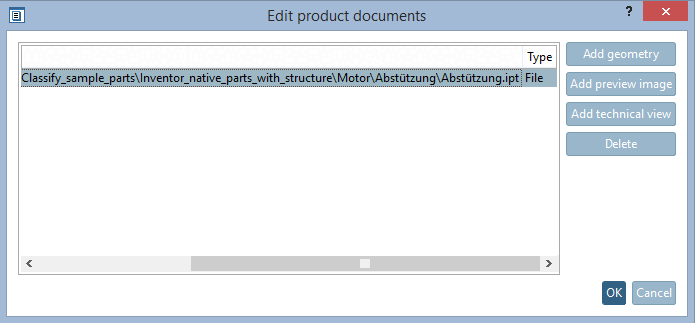

    -> Le document est inscrit dans la boîte de dialogue Editer les documents de produits [Edit documents in product].

    Fermez la fenêtre en cliquant sur OK.

  4. Effectuez cette opération pour tous les produits souhaités.

  5. Cliquez ensuite sur le bouton Géométrie et aperçu de l’image à partir d’un fichier CAO [Create geometry and preview from CAD Data].

    [Remarque]Remarque

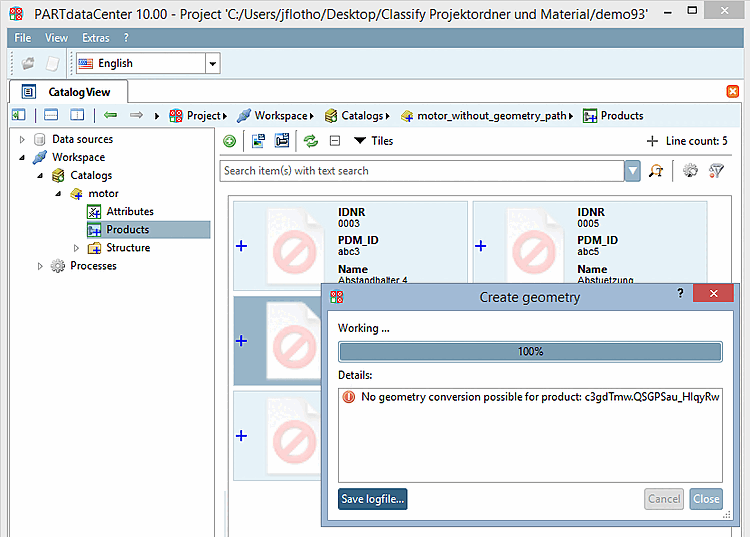

    Avant de pouvoir appeler la fonction Créer une géométrie et une image d'aperçu à partir d'un fichier CAO [Create geometry and preview from CAD Data], la géométrie doit être disponible ! Dans le cas contraire, un message d'erreur apparaît à cet endroit.

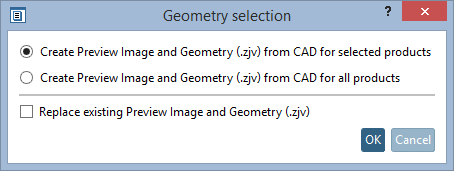

    -> La boîte de dialogue Sélection de la géométrie [Geometry selection] s'ouvre.

  6. Choisissez l'option correspondante (dans l'exemple, l'image d'aperçu et la géométrie (.zjv) ne doivent être créées que pour le produit sélectionné) et confirmez en cliquant sur OK.

    -> La boîte de dialogue Sélection du format s'ouvre.

    Activez l'option appropriée et confirmez en cliquant sur OK.

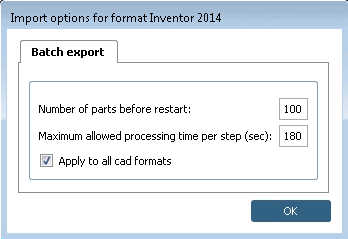

  7. Une fenêtre de dialogue s'ouvre pour les options d'exportation par lots.

    En règle générale, vous pouvez laisser les paramètres par défaut. Confirmez en cliquant sur OK.

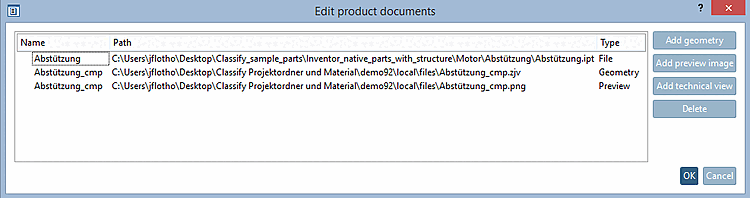

    -> Dans la boîte de dialogue Editer les documents de produits [Edit documents in product], vous voyez les fichiers suivants :

    • Fichier natif

    • Fichier zjv

    • Fichier d'images d'aperçu

résultat:

Vous reconnaissez la réussite du processus à l'image d'aperçu qui s'affiche.

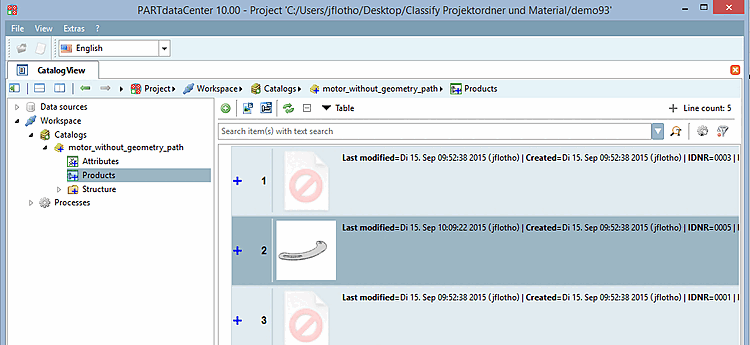

Image d'aperçu ajoutée à titre d'exemple pour une ligne

Image d'aperçu ajoutée à titre d'exemple pour une ligne

La procédure est similaire pour Ajouter un dessin technique [Add technical view] et Ajouter une image d'aperçu [Add preview image].

Importation de fichiers TIFF et SVG multipages pour les vues techniques

Lors de l'importation de vues techniques relatives à une classe entière (prj) ou à un seul enregistrement, il est également possible d'utiliser des TIFF et SVG multipages.

L'appel se fait dans PARTdataCenter via la commande du menu contextuel Editer les documents produits [Edit documents in product] -> Ajouter un dessin technique [Add technical view].

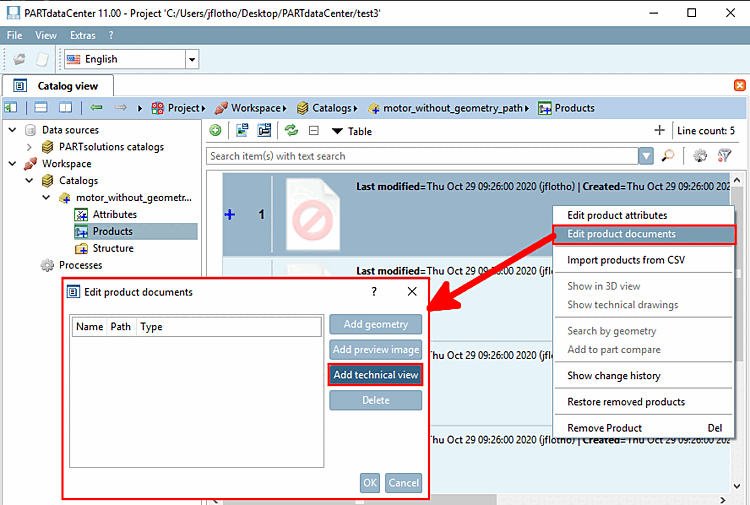

Éditer les documents produits [Edit documents in product] -> Ajouter un dessin technique [Add technical view]

Éditer les documents produits [Edit documents in product] -> Ajouter un dessin technique [Add technical view]

La condition préalable est toutefois l'installation d'ImageMagick, à l'aide duquel les fichiers ajoutés sont convertis au format PNG.

Pour le Pour convertir à partir de SVG, veuillez mettre le bloc suivant dans $(Cadenas_user)/partdatacenter.cfg et ajustez le chemin d’accès à ImageMagick en fonction de leur installation.

[conversion:svg]
program=C:\Program Files\ImageMagick-7.0.10-Q16-HDRI\magick.exe %path% %targetpath%
format=png

(%targetpath% est un caractère de remplacement pour le fichier temporaire qui est ensuite créé par le code).
