Auf der Dialogseite Produktdokumente editieren [Edit documents in product] können Sie Geometrien, Vorschaubildern und technischen Zeichnungen zufügen.
Kompletter Prozess am Beispiel von Geometrie hinzufügen [Add geometry]:

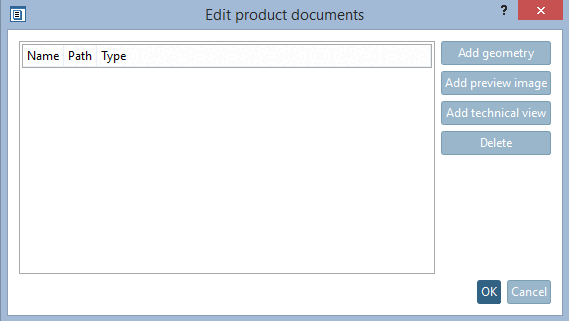

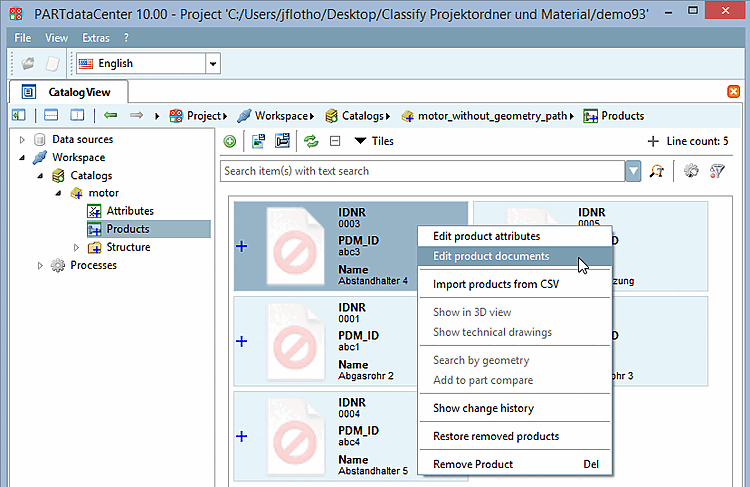

- Selektieren Sie eine Produktzeile und klicken Sie auf den Kontextmenübefehl Produktdokumente editieren [Edit documents in product]. - -> Es öffnet sich das gleichnamige Dialogfenster.

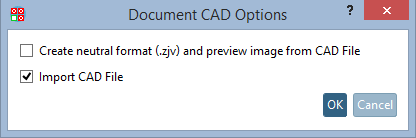

- Klicken Sie auf Geometrie hinzufügen [Add geometry]. - -> Es öffnet sich ein Explorerfenster. - Wählen Sie das gewünschte Dokument. - -> Es öffnet sich das Dialogfenster Dokument CAD Optionen [Document CAD options].
- Aktiveren Sie die Option Import CAD Datei [Import CAD File] und klicken Sie auf . - -> Das Dokument wird im Dialog Produktdokumente editieren [Edit documents in product] eingetragen.
- Führen Sie den Vorgang bei allen gewünschten Produkten durch.
- Klicken Sie danach in der Produktansicht auf die Schaltfläche  Geometrie und Vorschaubild
      von CAD Datei erzeugen [Create geometry and preview from CAD Data]. Geometrie und Vorschaubild

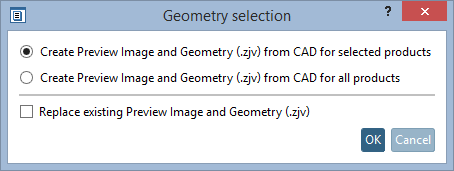

      von CAD Datei erzeugen [Create geometry and preview from CAD Data].- -> Es öffnet sich das Dialogfenster Geometrie Auswahl [Geometry selection].

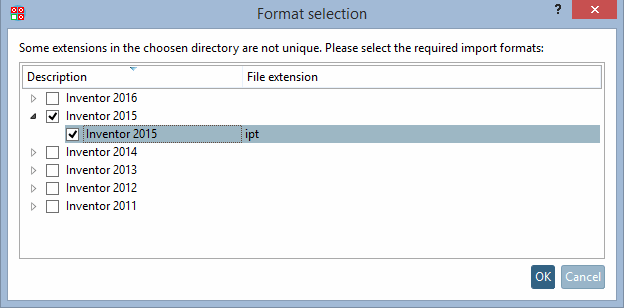

- Wählen Sie die entsprechend Option (hier im Beispiel soll nur für das selektierte Produkt das Vorschaubild und die Geometrie (.zjv) erzeugt werden) und bestätigen Sie mit Klick auf . - -> Es öffnet sich das Dialogfenster Format Auswahl. - Aktivieren Sie die passende Option und bestätigen Sie mit Klick auf .

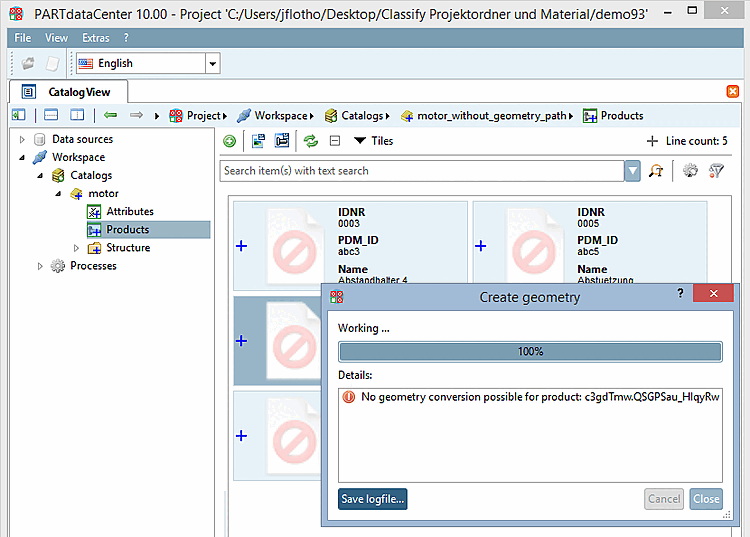

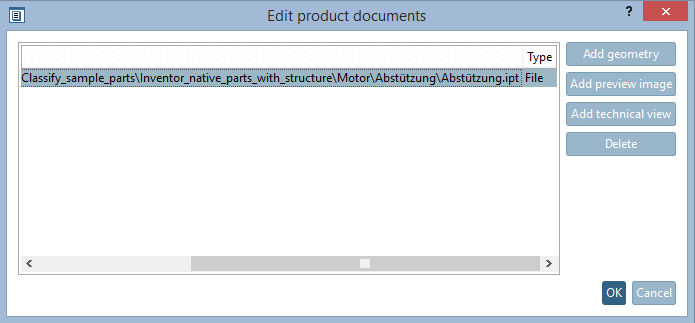

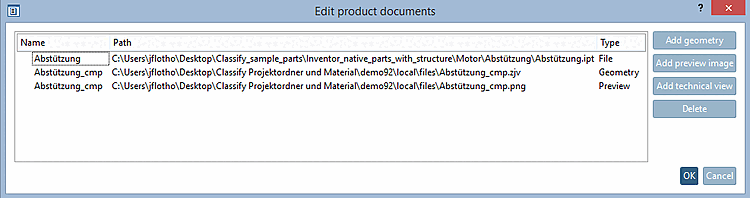

- Es öffnet sich ein Dialogfenster für Batchexport-Optionen. - In der Regel können Sie die Voreinstellungen belassen. Bestätigen Sie mit Klick auf . - -> Im Dialogfenster Produktdokumente editieren [Edit documents in product] sehen Sie folgende Dateien:

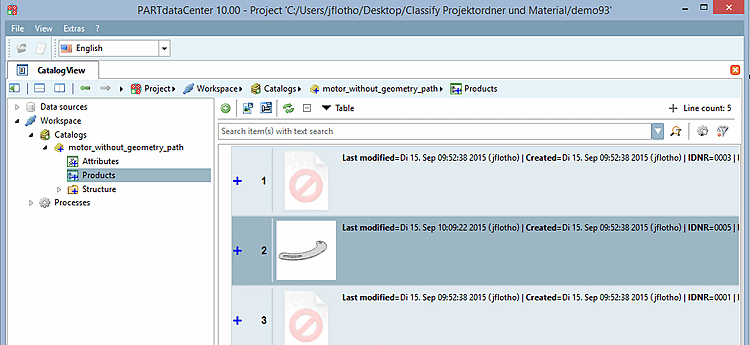

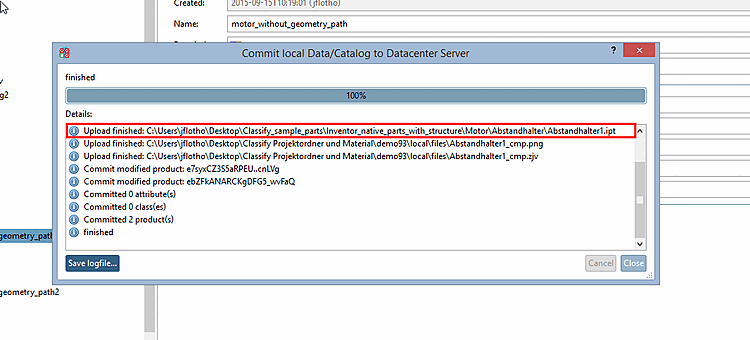

Den erfolgreich durchlaufenen Prozess erkennen Sie am angezeigten Vorschaubild.
Für Technische Zeichnung hinzufügen [Add technical view] und Vorschaubild hinzufügen [Add preview image] ist der Ablauf ähnlich.
Beim Importieren von technischen Ansichten zu einer ganzen Klasse (prj) oder einem einzelnen Datensatz können auch Multipage-TIFF und -SVG verwendet werden.

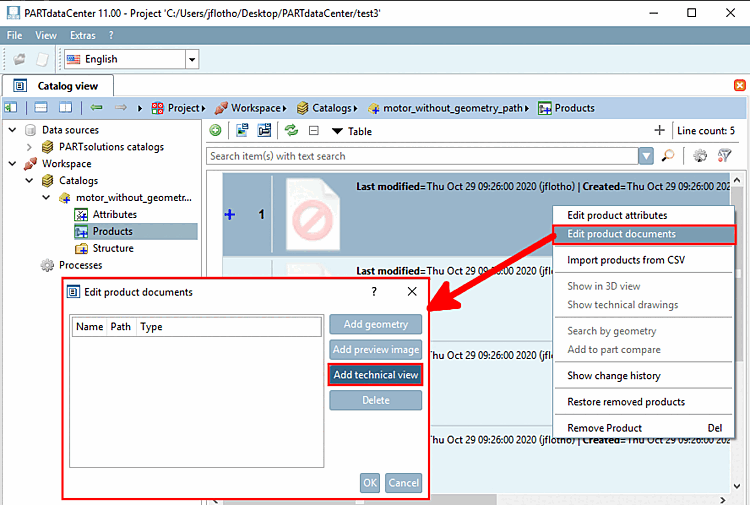

Der Aufruf erfolgt in PARTdataCenter über Kontextmenübefehl Produktdokumente editieren [Edit documents in product] -> Technische Zeichnung hinzufügen [Add technical view].
Produktdokumente editieren [Edit documents in product] -> Technische Zeichnung hinzufügen [Add technical view]
Voraussetzung ist allerdings die Installation von ImageMagick, mit dessen Hilfe die zugefügten Dateien ins PNG-Format konvertiert werden.
Für die
  Konvertierung von SVG setzen Sie bitte folgenden Block in $(Cadenas_user)/partdatacenter.cfg und
  passen den Pfad zu ImageMagick entsprechend ihrer Installation an.
[conversion:svg] program=C:\Program Files\ImageMagick-7.0.10-Q16-HDRI\magick.exe %path% %targetpath% format=png
(%targetpath% ist ein Platzhalter für die temporäre Datei, die dann durch den Code erzeugt wird.)
