7.9.3.15.1.  Texte

[Remarque]Remarque

Disponible uniquement en mode dessin [Drawing].

  • Insérer du texte [Insert text]

    1. Cliquez sur le bouton et placez le curseur de la souris sur le point d'insertion souhaité.

      -> La capture s'affiche à la position sélectionnée.

      Un clic de souris permet d'exécuter la fonction.

      -> Les différents paramètres de réglage sont affichés dans la fenêtre Éditer l'élément [Edit element].

    2. Saisissez le texte souhaité sous Texte [Text] et déterminez l'apparence à l'aide des options de configuration suivantes :

      • Hauteur des caractères [Font height]

      • Angle

      • Position du texte [Text position]

        Le point rouge sur le "A" indique la relation avec le texte.

      • Orientation du texte [Text justification]: à gauche, au centre, à droite

      • Position X

      • Position Y

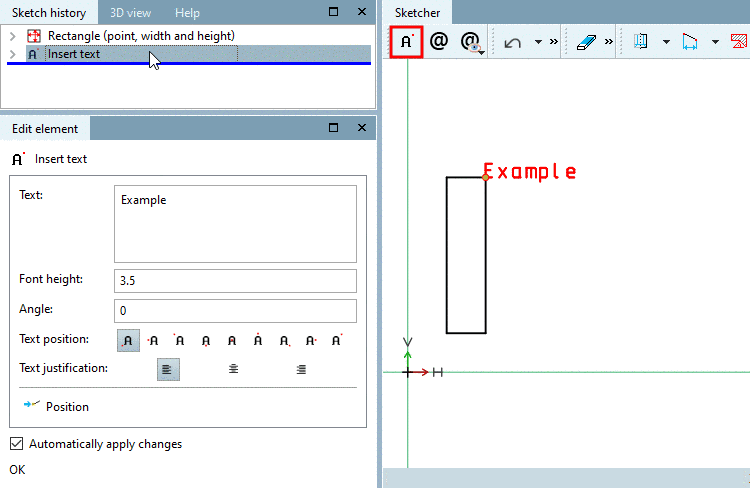

    Insérer un texte [Insert text]

    Insérer un texte [Insert text]

Insérer une couche BMG

[Remarque]Remarque

Lacondition préalable est une classification CNS actuelle. Cette fonctionnalité a été officiellement mise à disposition avec la V11 SP6.

Vous trouverez un exemple à ce sujet sur Section 5.10.2.6, « Couche BMG (DIN4003)  ».

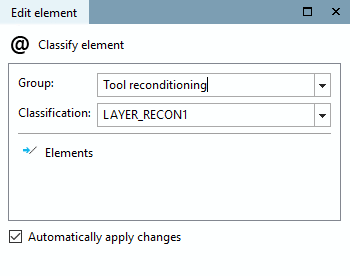

  • Classer élément [Classify element]

    1. Cliquez sur l'élément à classer, puis sur le bouton.

      -> Les différents paramètres de réglage sont affichés dans la fenêtre Éditer l'élément [Edit element].

    2. Sélectionnez l'option souhaitée sous Groupe [Group] et classification [Classification].

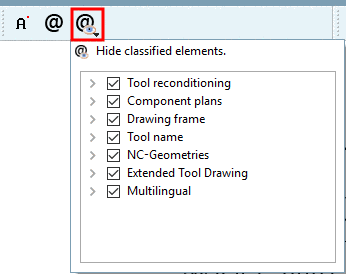

  • Éléments classifiés cacher [Hide classified elements]

    1. Cliquez sur le bouton.

      -> La boîte de dialogue Cacher les éléments classés [Hide classified elements] s'ouvre.

    2. Cochez/décochez la case des groupes ou des couches souhaités.
