7.9.3.15.1.  Testo

[Nota]Nota

Disponibile solo in modalità disegno [Drawing].

  • Inserisci testo [Insert text]

    1. Fare clic sul pulsante e spostare il cursore del mouse sul punto di inserimento desiderato.

      -> La cattura viene visualizzata nella posizione selezionata.

      La funzione viene eseguita con un clic del mouse.

      -> I singoli parametri di impostazione vengono visualizzati nella finestra Modifica elemento [Edit element].

    2. Inserire il testo desiderato in Testo [Text] e specificare l'aspetto utilizzando le seguenti opzioni di impostazione:

      • Altezza del carattere [Font height]

      • Angolo [Angle]

      • Posizione del testo [Text position]

        Il punto rosso sulla "A" indica la relazione con il testo.

      • Allineamento del testo [Text justification]: sinistra, centro, destra

      • Posizione [Position] X

      • Posizione Y

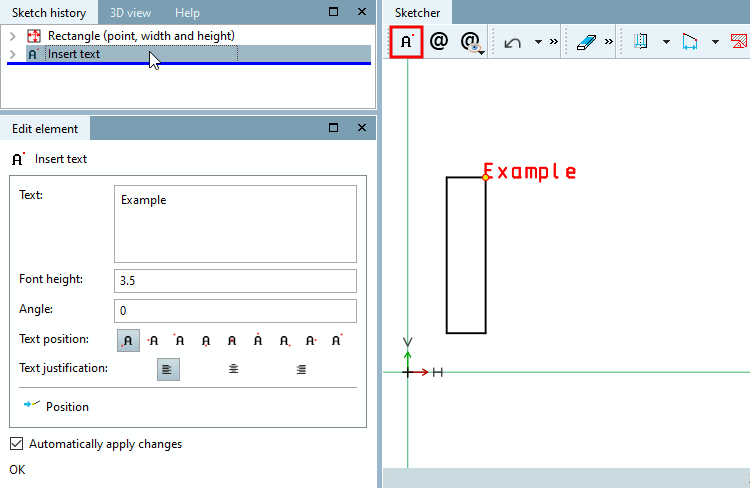

    Inserire il testo [Insert text]

    Figura 7.837.  Inserire il testo [Insert text]

Inserire il livello BMG

[Nota]Nota

Ènecessaria una classificazione CNS attuale. La funzione è stata resa ufficialmente disponibile con la V11 SP6.

Sezione 5.10.2.6, “Strato BMG (DIN4003) ”Un esempio di questo tipo è disponibile all'indirizzo .

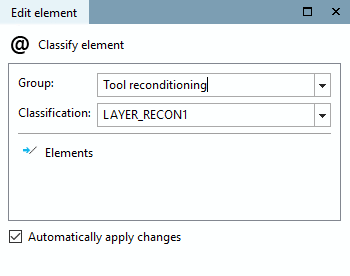

  • Classificare elemento [Classify element]

    1. Fare clic sull'elemento da classificare e poi sul pulsante.

      -> I singoli parametri di impostazione vengono visualizzati nella finestra Modifica elemento [Edit element].

    2. Selezionare l'opzione desiderata in Gruppo [Group] e classificazione [Classification].

    Figura 7.838.

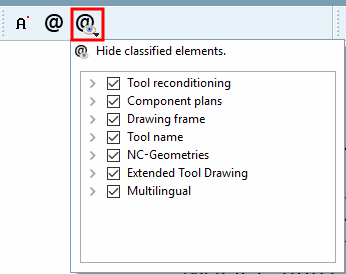

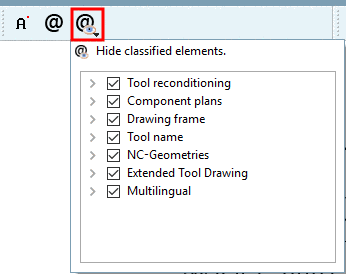

  • Elementi classificati nascondere [Hide classified elements]

    1. Fare clic sul pulsante.

      -> Si apre l'area di dialogo Nascondi elementi classificati [Hide classified elements].

    2. Attivare/disattivare la casella di controllo per i gruppi o i livelli desiderati.

    Figura 7.839.
