1.1.5.  Recherche de dimensions - Attribution automatique sur la base de données standard telles que le numéro de norme, la dimension, le matériau, etc.

1.1.5.1. Recherche de dimensions de A à Z
1.1.5.1.1. Préparation - Supprimer les attributions existantes
1.1.5.1.2. Ajouter un nouveau processus et réglages
1.1.5.1.3. Résultat
1.1.5.1.4. Exportation vers LinkDB
1.1.5.2. Paramètres facultatifs dans le nœud "Filtre de classe" (données dans un champ)
1.1.5.3. Paramètres facultatifs dans le nœud "Line Finder NENN

Pour effectuer une recherche de dimensions, veuillez charger le modèle correspondant.

  1. Pour ce faire, cliquez sur l’icône Charger un modèle prédéfini.

  2. Dans la boîte de dialogue Pipeline Template Selection, sélectionnez l'option Recherche de dimensions [Dimension search].

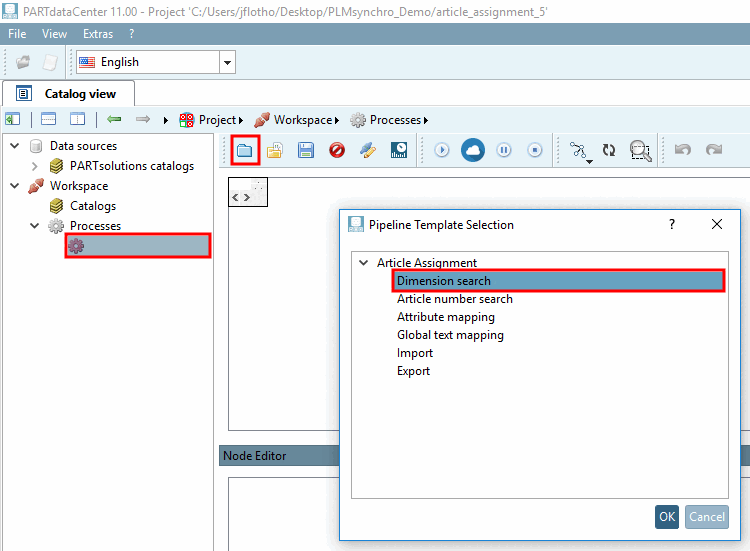

    Charger le modèle pour la recherche de dimensions [Dimension search]

    Charger le modèle pour la recherche de dimensions [Dimension search]

[Remarque]Remarque

La condition préalable à l'utilisation du modèle Recherche de dimensions [Dimension search] est que les valeurs nécessaires à l'identification de la caractéristique concrète d'une pièce soient gérées dans une colonne qui contient les indications correspondantes.

Dans le catalogue de normes, la variable NENN contient généralement exactement les variables nécessaires à l'identification univoque d'une caractéristique (ligne). Pour une vis, il s'agit par exemple du diamètre et de la longueur, ce qui se reflète dans la description de la ligne (M20x30).

Cela Cet exemple utilise 19 caractéristiques de la norme DIN 912 à la norme DIN 915 (voir le fichier CSV ci-contre) et vise à donner un aperçu de un flux de travail standard complet basé sur le modèle de recherche de dimensions [Dimension search] . [a]

Les paramètres décisifs se trouvent dans les colonnes norme, dimension et matériau.

Le catalogue exemple déjà lu est à nouveau utilisé.

Vous trouverez des informations sur l'importation du catalogue CSV sur Section 1.1.3, « Créer un catalogue à partir d'un fichier CSV »).

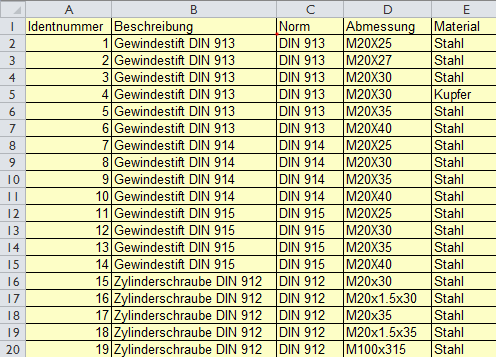

Numéro de norme et dimensions (NENN) comme paramètres d'identification

Numéro de norme et dimensions (NENN) comme paramètres d'identification

[a] Le fichier d’exemple utilisé article_meta_search.csv peut être trouvé à l’adresse « $CADENAS/formation/partdatacenter/article_number_assignment ».
