1.1.5. Ricerca per dimensione - Assegnazione automatica in base a informazioni standard come numero standard, dimensione, materiale, ecc.

1.1.5.1. Ricerca per dimensione dalla A alla Z

1.1.5.1.1. Preparazione - Rimuovere le assegnazioni esistenti
1.1.5.1.2. Aggiungere un nuovo processo e le impostazioni
1.1.5.1.3. Risultato
1.1.5.1.4. Esportazione nel LinkDB

1.1.5.2. Impostazioni facoltative nel nodo "Filtro di classe" (dati in un campo)

1.1.5.3. Impostazioni facoltative del nodo "Line Finder NENN

Per effettuare una ricerca dimensionale, caricare il modello corrispondente.

Per fare ciò, fai clic sull'icona Carica modello predefinito.
Selezionare l'opzione di ricerca delle dimensioni [Dimension search] nella finestra di dialogo Selezione del modello di conduttura.

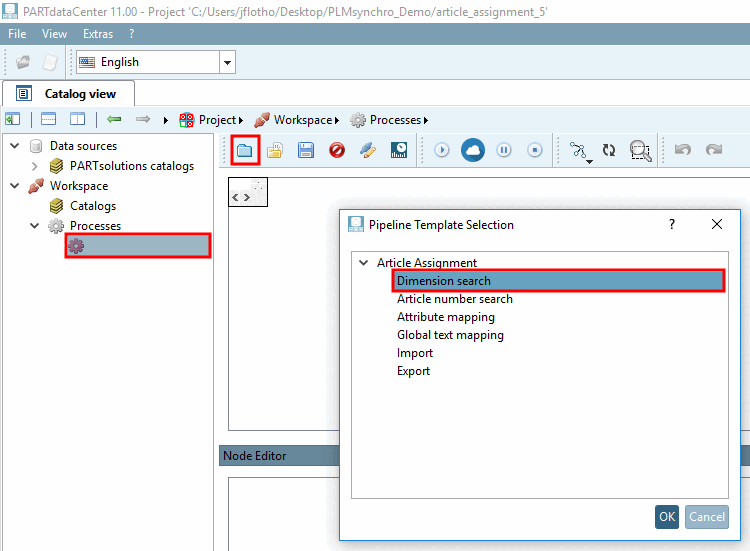

Figura 1.36. Carica il modello per la ricerca delle dimensioni [Dimension search]

	Nota
Il prerequisito per l'utilizzo del modello di ricerca delle quote [Dimension search] è che i valori necessari per identificare la caratteristica specifica di un pezzo siano elencati in una colonna contenente le informazioni corrispondenti. Nel catalogo delle norme, la variabile NENN contiene di solito esattamente le variabili necessarie per identificare in modo univoco una caratteristica (linea). Nel caso di una vite, ad esempio, si tratta del diametro e della lunghezza, che si riflettono nella descrizione della linea (M20x30).

Nota

Il prerequisito per l'utilizzo del modello di ricerca delle quote [Dimension search] è che i valori necessari per identificare la caratteristica specifica di un pezzo siano elencati in una colonna contenente le informazioni corrispondenti.

Nel catalogo delle norme, la variabile NENN contiene di solito esattamente le variabili necessarie per identificare in modo univoco una caratteristica (linea). Nel caso di una vite, ad esempio, si tratta del diametro e della lunghezza, che si riflettono nella descrizione della linea (M20x30).

Quella Questo esempio utilizza 19 caratteristiche da DIN 912 a DIN 915 (vedi file CSV allegato) e ha lo scopo di fornire una panoramica un flusso di lavoro standard completo basato sul modello di ricerca delle dimensioni [Dimension search] . ^[a]

I parametri decisivi si trovano nelle colonne Standard, Dimensioni e Materiale.

Viene riutilizzato il catalogo di esempio già importato.

Sezione 1.1.3, “Creare un catalogo da un file CSV”Le informazioni sull'importazione del catalogo CSV sono disponibili all'indirizzo ).

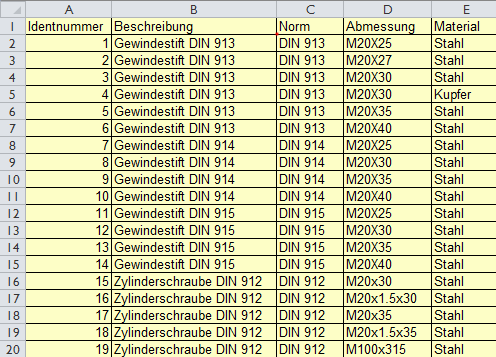

Figura 1.37. Numero e dimensioni standard (NENN) come parametri di identificazione

^[a]Il file di esempio utilizzato article_meta_search.csv può essere trovato all'indirizzo "$CADENAS/formazione/partdatacenter/article_number_assignment".
