Passez à PARTproject.

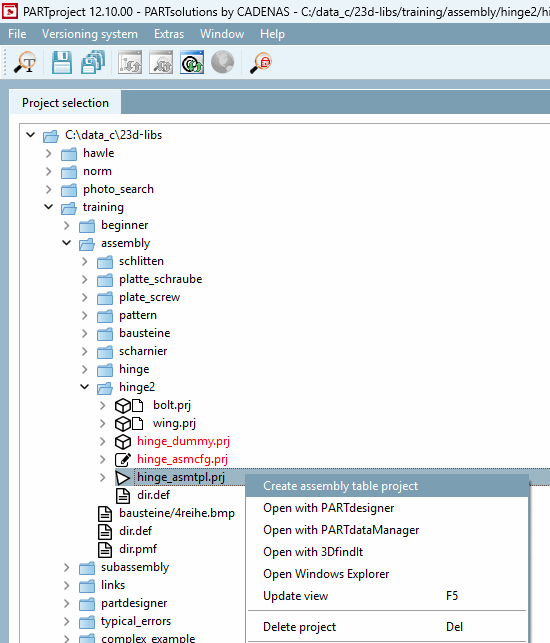

Sous Sélection de projet [Project selection] -> Menu contextuel de charnière_asmtpl.prj, cliquez sur la commande Créer un projet de tableau d'assemblage [Create assembly table project].

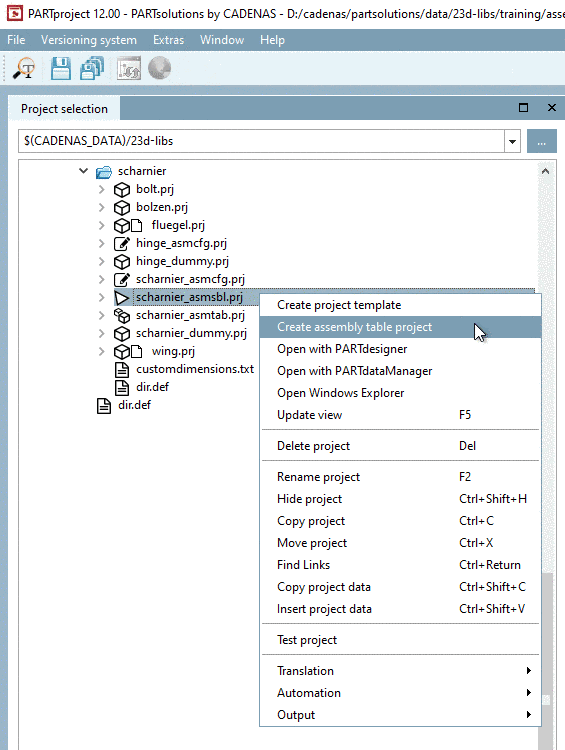

Créer un projet de table d'assemblage [Create assembly table project]

La fenêtre Créer un tableau d'assemblage [Create assembly table]apparaît..

Geben Sie den File name an. Dieser setzt sich aus dem Projektpfad sowie einem ausgewählten Namen zusammen. Über die drei Punkte lässt sich der Zielordner einfach auswählen. Nun geben Sie im Listenfeld das Projekt an, welches die Tabelle enthält, mit welcher Sie die Baugruppe steuern möchten. In unserem Beispiel ist dies "SCHARNIERDUMMY". Anschließend klicken Sie auf OK.

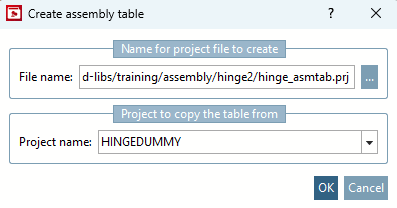

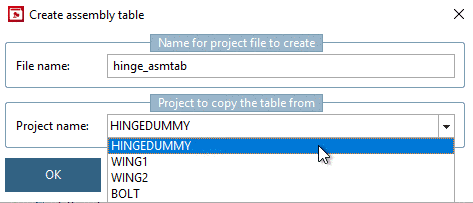

Créer un tableau d'assemblage [Create assembly table]

Sélectionner charnière_asmtab.tab.

Dans la mesure où vous aviez déjà adapté le tableau de "scharnier_dummy.tab/tac", la désignation de la norme [Standard name] est correcte.

Dans le cas contraire, attribuez une désignation normalisée unique à l'assemblage.

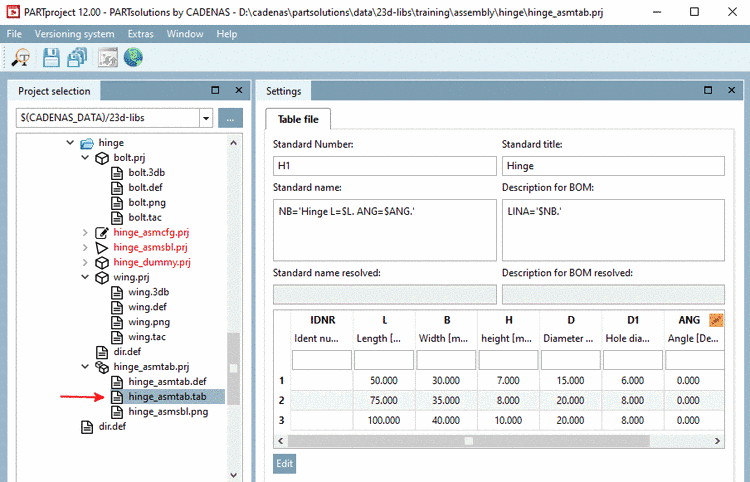

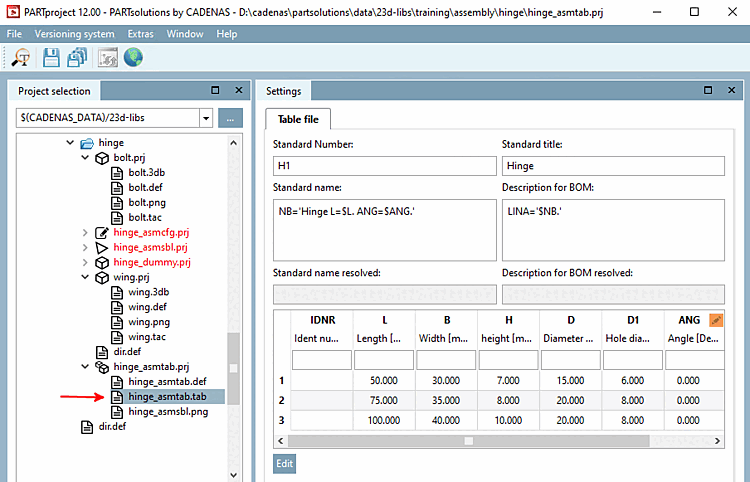

Attribuer une désignation normalisée (ici 'Charnière L=$L.Angle=$ANG.')

Pour que seul le projet de tableau d'assemblage soit visible dans le PARTdataManager et non les "étapes intermédiaires" que sont le modèle d'assemblage et la configuration d'assemblage, cachez-les au moyen de Cacher le projet [Hide project] dans le menu contextuel de l'arborescence. De même, vous devriez cacher le projet fictif.

Mettre à jour l'index.

-> Les deux pièces détachées "Aile de charnière" et "Axe de charnière" et le projet de tableau d'assemblage "Charnière" sont maintenant sélectionnables dans le PARTdataManager.

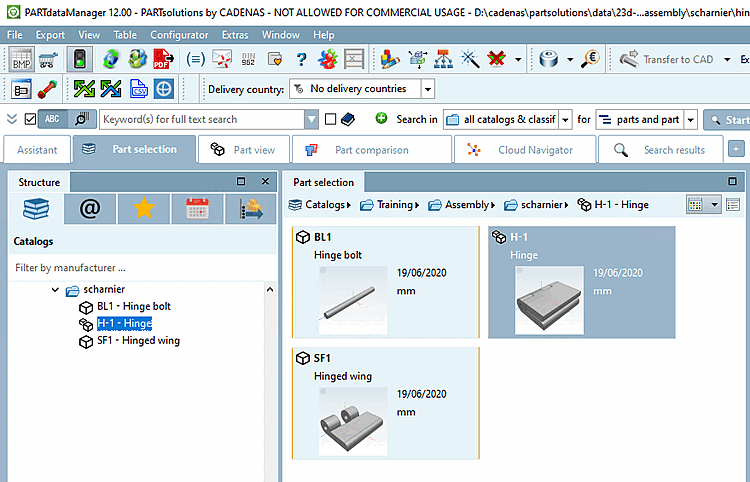

Charnière dans PARTdataManager Sélection des pièces

Ouvrez la vue des pièces.

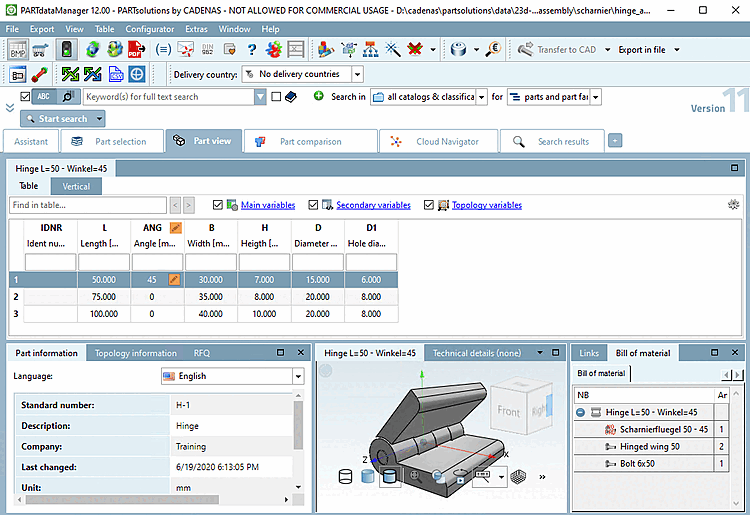

Charnière dans PARTdataManager Vue des pièces

Transmettre l'assemblage à un système de CAO (dans l'exemple ci-dessous, avec deux positions angulaires différentes).

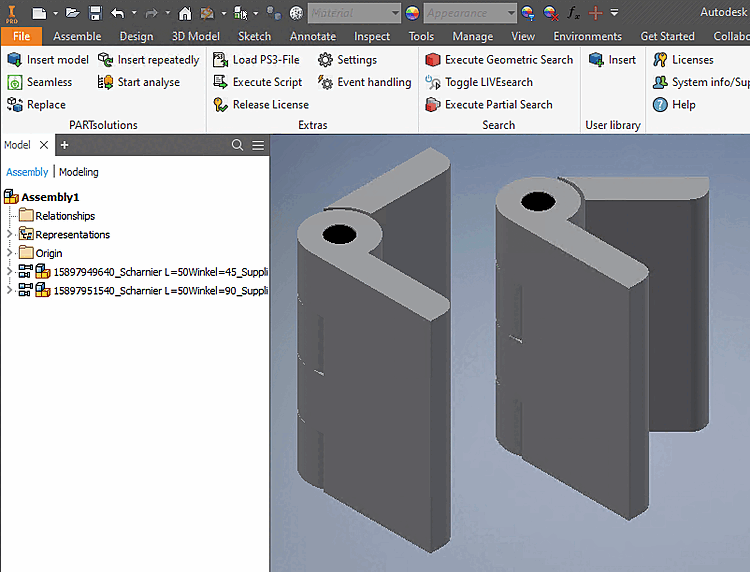

Exemple de charnière dans Inventor
