Passare a PARTproject.

In Selezione progetto [Project selection] -> Menu contestuale di hinge_asmtpl.prj, fare clic sul comando Crea progetto tabella di montaggio [Create assembly table project].

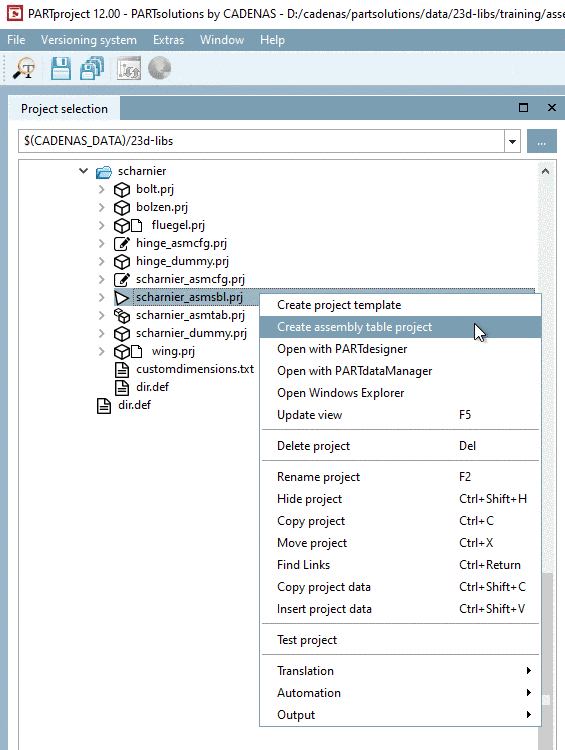

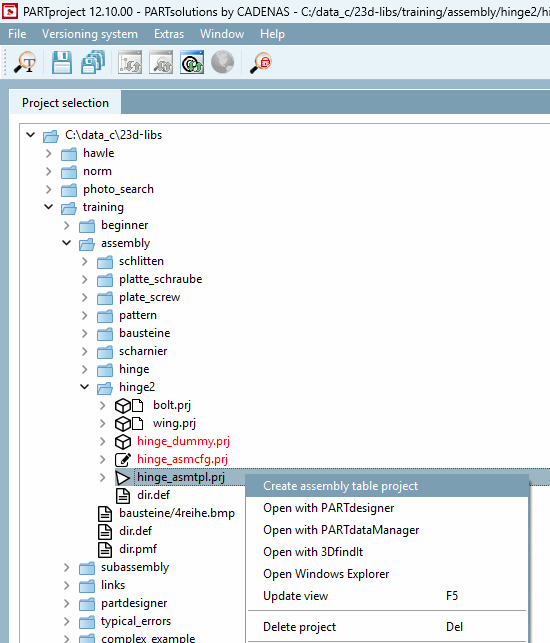

Figura 7.1100.  Creare un progetto di tabella di montaggio [Create assembly table project]

-> Viene visualizzata la finestra Crea tabella assiemi [Create assembly table].

Immettere il nome [File name] del file [File name]. Questo è composto dal percorso del progetto e da un nome selezionato. La cartella di destinazione può essere facilmente selezionata utilizzando i tre punti.

Nel campo dell'elenco in Nome progetto [Project name], inserire il progetto che contiene la tabella da visualizzare nell'assieme. Nel nostro esempio, si tratta di "HINGEDUMMY". Fare quindi clic su OK.

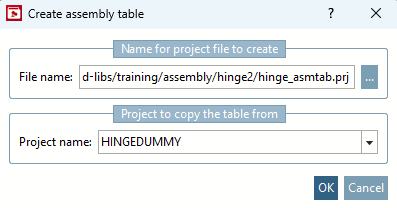

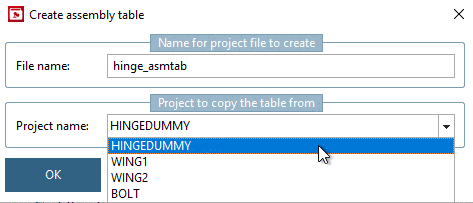

Figura 7.1101.  Creare la tabella degli assiemi [Create assembly table]

-> Si apre la finestra di dialogo Assegnazione variabili [Variable assignment].

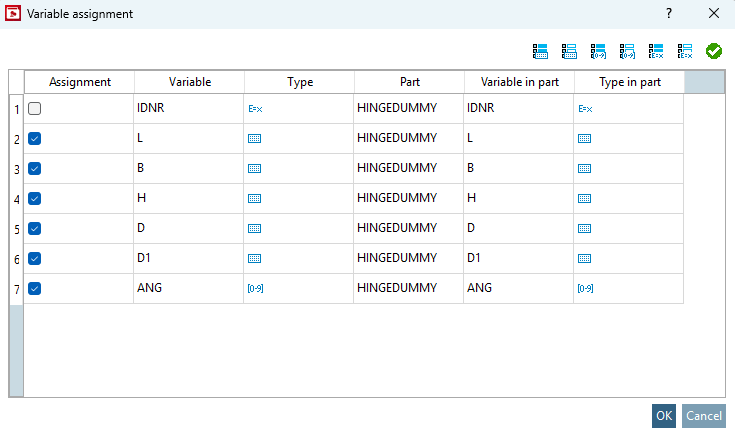

Figura 7.1102. Finestra di dialogo "Assegnazione variabile [Variable assignment]

Selezionare le variabili da visualizzare nella tabella di montaggio e confermare con OK.

Informazioni di base: una tabella di assiemi ha una propria tabella che viene creata in questo momento. Nella finestra di dialogo Crea tabella di montaggio [Create assembly table], alla voce Nome progetto [Project name] è stato selezionato il componente da cui copiare le variabili per la nuova tabella di montaggio, che sono poi esattamente quelle visualizzate nella finestra di dialogo Assegnazione variabili [Variable assignment]. La nuova tabella di montaggio ha ora tutti questi valori; tuttavia, non sono necessari tutti per definire una variante esatta nel modello di montaggio/configurazione. A volte è necessaria solo una singola variabile, ad esempio, ed è possibile selezionare esattamente quella variabile qui sotto. Queste variabili assegnate finiscono poi nella tabella di assemblaggio.

Selezionare "hinge_asmtab.tab".

Se la tabella di "hinge_dummy.tab/tac" è già stata personalizzata, il nome standard [Standard name] è corretto.

Altrimenti, assegnare una designazione standard unica per l'assieme.

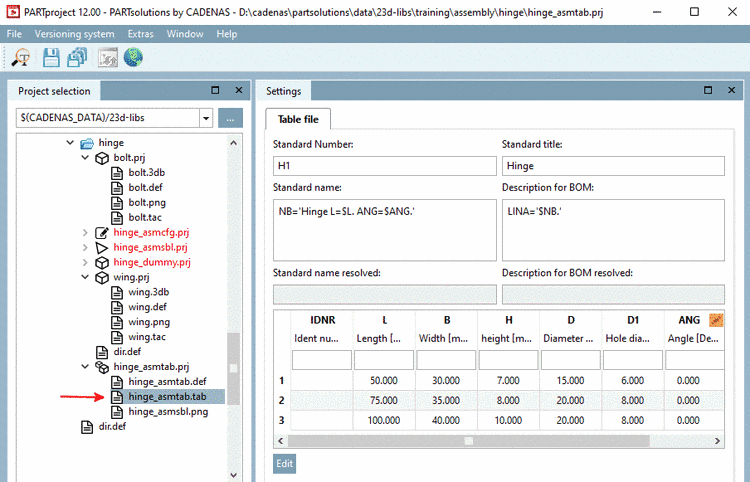

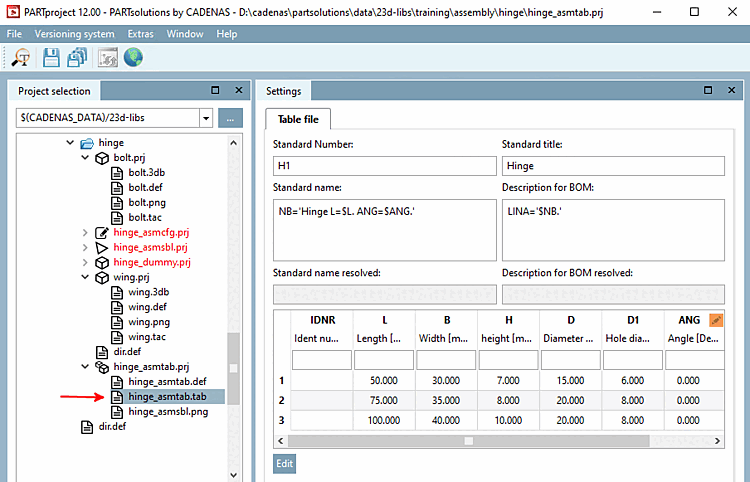

Figura 7.1103. Assegnare la designazione standard (qui 'Cerniera L=$L.Angolo=$ANG.')

Affinché nel PARTdataManager sia visibile solo il progetto della tavola di assiemi e non il modello di assiemi e la configurazione di assiemi "fasi intermedie", nasconderli con il comando Hide project (Nascondi progetto) [Hide project] del menu contestuale dell'albero delle directory. È necessario nascondere anche il progetto fittizio.

Aggiornare l'indice.

-> Le due parti singole "Anta della cerniera" e "Perno della cerniera" e il progetto della tavola di montaggio "Cerniera" possono ora essere selezionati in 3Dfindit / PARTdataManager.

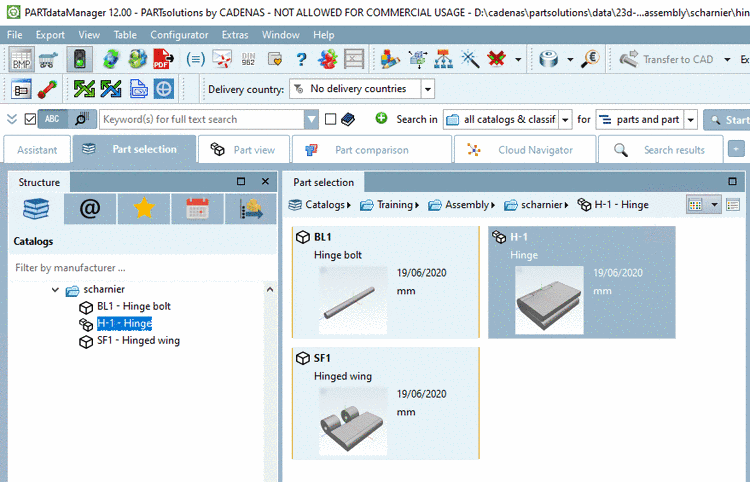

Figura 7.1104. Cerniera nella selezione delle parti del PARTdataManager

Aprire la vista parti.

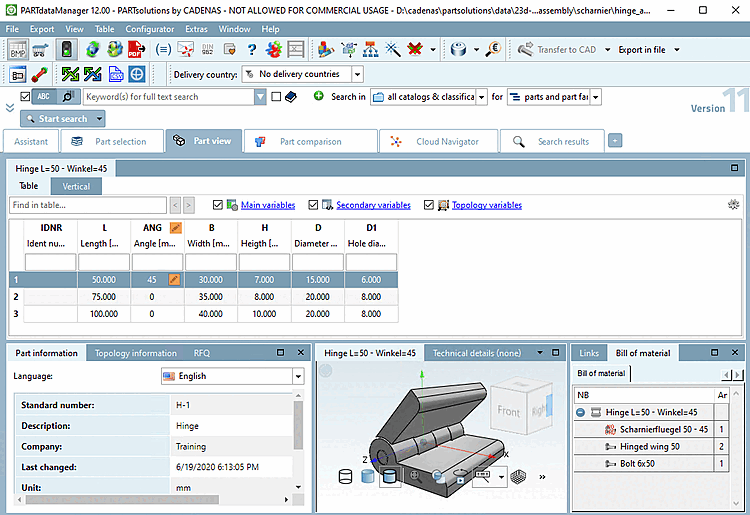

Figura 7.1105. Cerniera nella vista parti del PARTdataManager

Trasferire l'assieme in un sistema CAD (nell'esempio seguente con due diverse posizioni angolari).

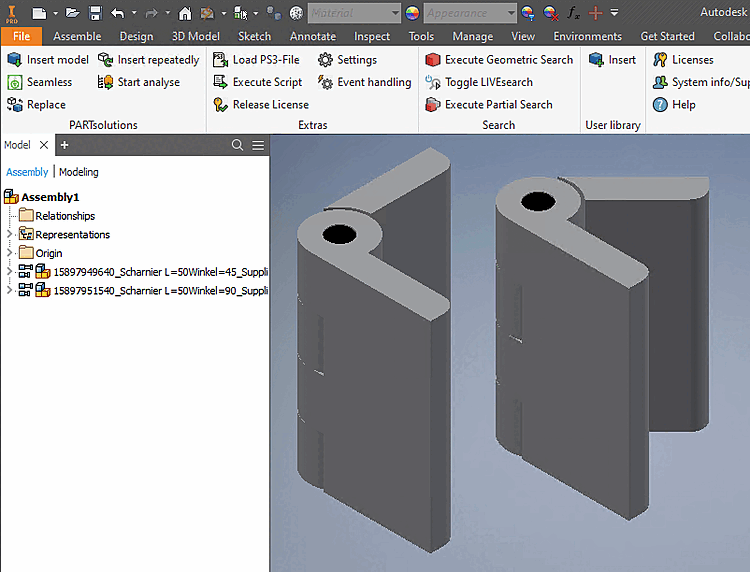

Figura 7.1106. Esempio di cerniera in Inventor
