7.6.2.12.
Blend ( ajouter un chanfrein/arrondi...)
7.6.2.12.4. Conseils généraux & remarques |  |
| Précédent | Suivant |
Une façon de colorer une fonction de fusion est d'utiliser PARTproject -> Afficher le projet [Show project] -> Onglet Général [General] -> Couleur et texture [Color and texture] -> Couleur [Color]. Cependant, la pièce entière est colorée de cette manière.
![[Remarque]](https://webapi.partcommunity.com/service/help/latest/pages/fr/3dfindit/doc/images/note.png)
Remarque Attributs de surface [Face attributes]
À partir de la version 11 SP 4, il est également possible d'utiliser des attributs de surface (couleur et matériau ). Cette fonction n'est toutefois pas compatible avec les versions antérieures.
Pour appliquer des attributs de surface aux mélanges, vous trouverez la commande Featureattribute.... [Feature attributes...] dans le menu contextuel du mélange.
Vous trouverez de plus amples informations à ce sujet sur Section 5.9.2.8.4, « Exemple détaillé de la fonction Render Material ».
Sélection des surfaces de préférence à la sélection des bords
Si la sélection d'arêtes et la sélection de surfaces permettent d'obtenir le même résultat, la sélection de surfaces doit en principe être privilégiée pour les cas plus complexes. Si, par exemple, il ne faut traiter qu'une ou deux arêtes spécifiques, on peut opter pour la procédure la plus pratique et la plus rapide.
Si vous en tenez compte, vous créerez moins de fonctions dans le système de CAO et vous ne rencontrerez pas de problèmes avec les pièces paramétriques !
Vous trouverez des détails sur la sélection des surfaces sur Section 7.6.2.12.5.5, « Sélection des surfaces ».
Pour de meilleures performances, vous pouvez désactiver l' affichage de l'aperçu [Preview presentation]. Vous trouverez des détails sur Section 7.6.2.12.5.4, « Aperçu de la représentation et visualisation des arêtes pour le chanfrein/l'arrondi ».
Pour une exportation STEP, il convient en général d 'utiliser uniquement STEP et PAS STEP 3D, car ce format ne supporte pas la fonction Blend.
Dans la version 11.00 SP3, il y a quelques petits défauts d'affichage. Ils n'apparaissent que dans la vue 3D de [3D view] PARTsolutions. Lors de l'exportation, la pièce est transférée correctement.
Parfois, le défaut peut aussi être évité en choisissant une autre méthodologie pour la création du chanfrein/arrondi.
Si les arêtes ne se rencontrent pas, veuillez appliquer la fonction Blend non pas comme une "grande", mais comme deux plus petites.

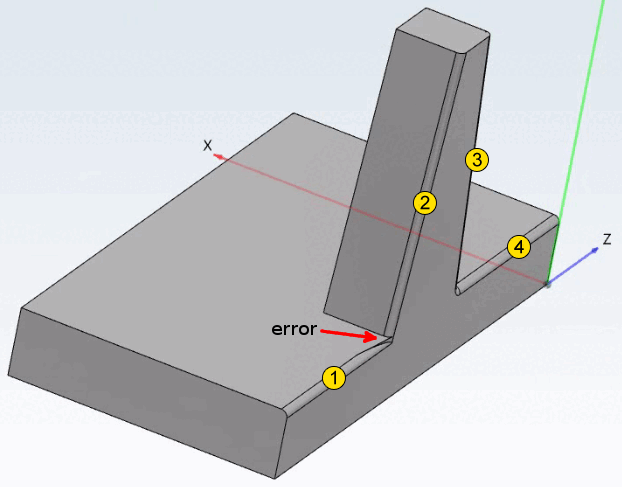

Dans de rares cas, il est possible qu'un défaut apparaisse sur une pièce symétrique sur un blend au cours d'un certain ordre de sélection des blends.[80] Changer l'ordre de sélection des blends devrait résoudre le problème.
Dans SP3, il y a un petit défaut dans l'aperçu 3D lorsque l'on utilise la fonction de fusion sur un corps conique. Le défaut n'apparaît que dans l'aperçu PARTsolutions, de sorte que la dérivation PARTsolutions 2D et la pièce exportée semblent correctes.[81] Il y a quelques autres petits défauts graphiques, mais tous ne devraient apparaître que dans l'aperçu PARTsolutions 3D, de sorte que la dérivée PARTsolutions 2D et la pièce exportée semblent correctes.
Veuillez également utiliser Testmeta pour vérifier si la pièce est conforme à vos souhaits.
